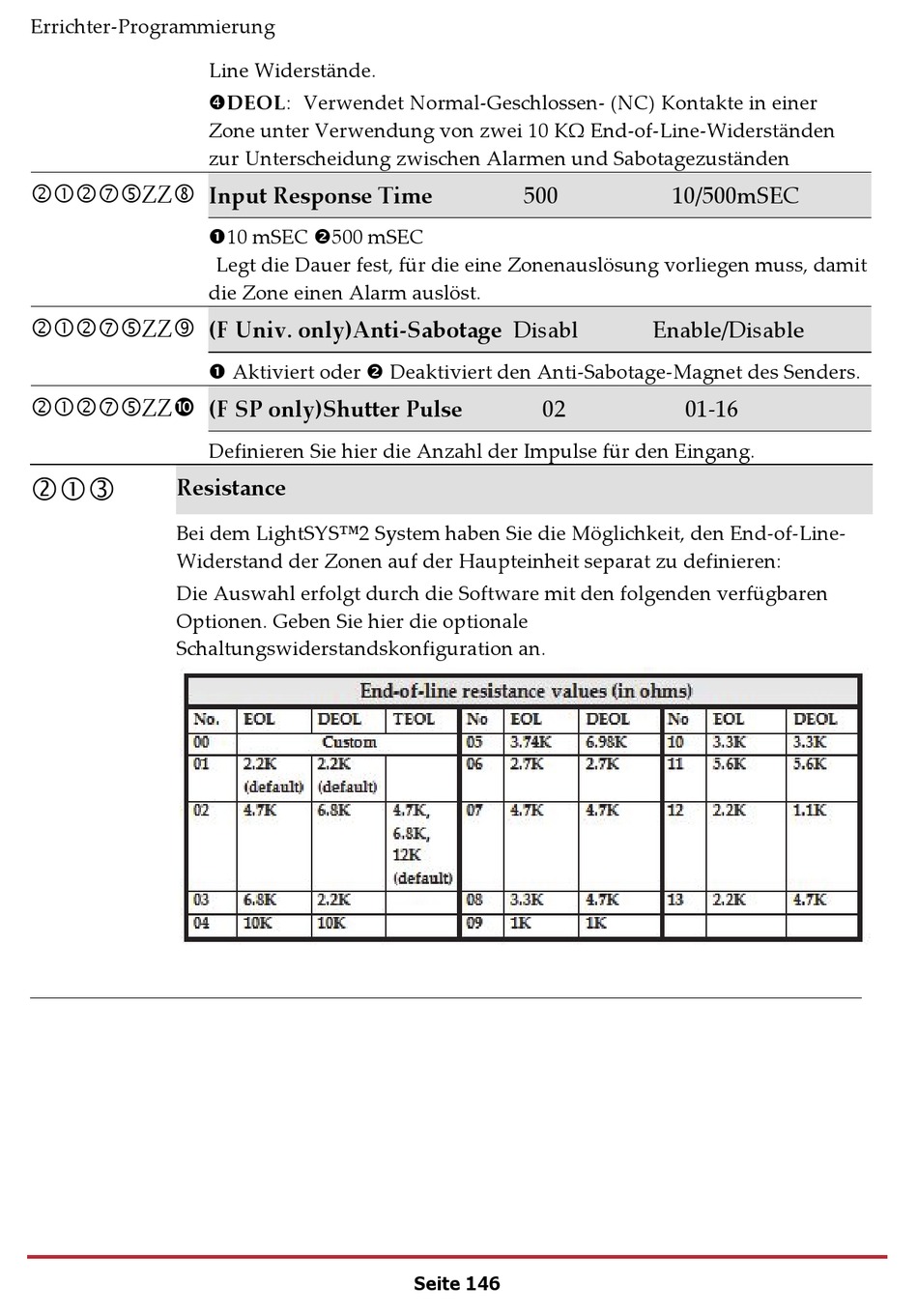

RISCO Group LightSYS 2 Installations- Und Programmierhandbuch Seite 146

Errichter-Programmierung
ZZ
ZZ
ZZ

Resistance
Bei dem LightSYS™2 System haben Sie die Möglichkeit, den End-of-Line-
Widerstand der Zonen auf der Haupteinheit separat zu definieren:
Die Auswahl erfolgt durch die Software mit den folgenden verfügbaren
Optionen. Geben Sie hier die optionale
Schaltungswiderstandskonfiguration an.
Line Widerstände.
DEOL: Verwendet Normal-Geschlossen- (NC) Kontakte in einer
Zone unter Verwendung von zwei 10 KΩ End-of-Line-Widerständen
zur Unterscheidung zwischen Alarmen und Sabotagezuständen
Input Response Time
10 mSEC 500 mSEC
Legt die Dauer fest, für die eine Zonenauslösung vorliegen muss, damit
die Zone einen Alarm auslöst.
(F Univ. only)Anti-Sabotage Disabl
 Aktiviert oder  Deaktiviert den Anti-Sabotage-Magnet des Senders.
(F SP only)Shutter Pulse
Definieren Sie hier die Anzahl der Impulse für den Eingang.
500
02
Seite 146
10/500mSEC
Enable/Disable
01-16
