Travaux de maintenance

Toutes les opérations décrites au chapitre « Ins‐
tructions pour la maintenance et l'entretien » doi‐
vent être effectuées régulièrement. Dans le cas
où l'utilisateur ne pourrait pas effectuer lui-même
ces opérations de maintenance et d'entretien, il
doit les faire exécuter par un revendeur spécia‐
lisé.
STIHL recommande de faire effectuer les opéra‐
tions de maintenance et les réparations exclusi‐
vement chez le revendeur spécialisé STIHL. Les
revendeurs spécialisés STIHL participent réguliè‐
rement à des stages de perfectionnement et ont
à leur disposition les informations techniques
requises.
Si ces opérations ne sont pas effectuées comme
prescrit, cela peut entraîner des avaries dont
l'utilisateur devra assumer l'entière responsabi‐
lité. Il s'agit, entre autres, des pièces suivantes :
– avaries du moteur par suite du fait que la
maintenance n'a pas été effectuée à temps ou
n'a pas été intégralement effectuée (par ex. fil‐
tres à air et à carburant) ou bien par suite d'un
nettoyage insuffisant des pièces de canalisa‐
tion d'air de refroidissement (fentes d'aspira‐
tion d'air, ailettes du cylindre) ;
– corrosion et autres avaries subséquentes
imputables au fait que la machine n'a pas été
rangée correctement ;
– avaries et dommages subséquents survenus
sur la machine par suite de l'utilisation de piè‐
ces de rechange de mauvaise qualité.
32.2 Pièces d'usure
Même lorsqu'on utilise la machine pour les tra‐
vaux prévus dans sa conception, certaines piè‐
ces subissent une usure normale et elles doivent
être remplacées en temps voulu, en fonction du
genre d'utilisation et de la durée de fonctionne‐
ment. Il s'agit, entre autres, des pièces suivan‐
tes :
– Chaîne, guide-chaîne
– Pièces de transmission de puissance
(embrayage centrifuge, tambour d'embrayage,
pignon)
– Filtres (pour air, huile, carburant)
– Lanceur
0458-153-7621-C
– Bougie
– Éléments amortisseurs du système antivibra‐
toire

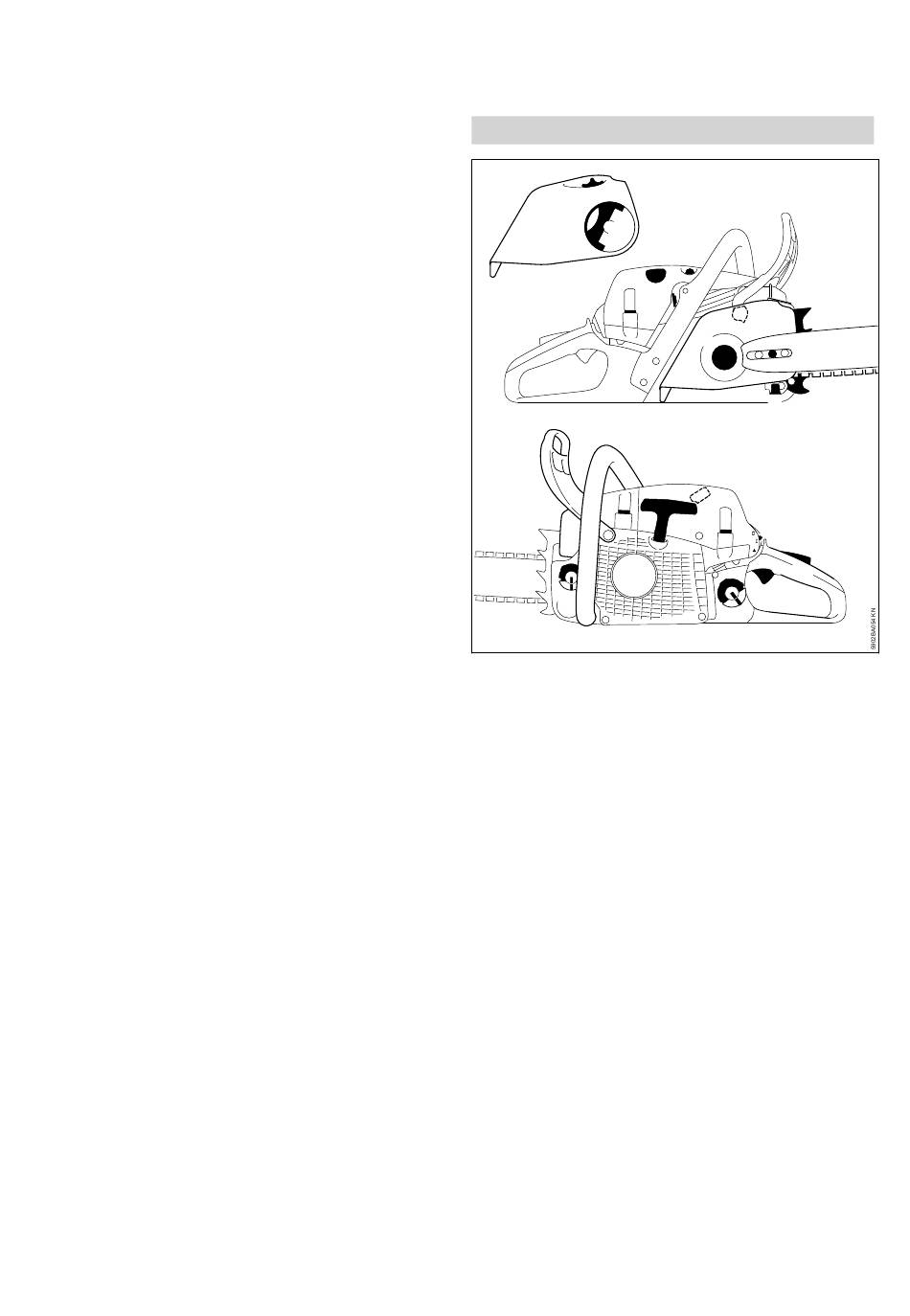

33 Principales pièces
14
8
15
2, 3
1
19
18
1
17
16
1 Verrou du capot
2 Interrupteur de chauffage des poignées
3 Soupape de décompressionn
4 Pompe d'amorçage manuelle
5 Tiroir (utilisation été/hiver)
6 Frein de chaîne
7 Pignon
8 Couvercle de pignon
9 Arrêt de chaîne
10 Tendeur de chaîne latéral
11 Griffe
12 Guide-chaîne
13 Chaîne Oilomatic
14 Roue dentée de tension
15 Ailette de l'écrou à ailette
16 Bouchon du réservoir à huile
17 Silencieux
18 Protège-main avant
19 Poignée avant (poignée tubulaire)
20 Contact de câble d'allumage sur bougie
