français
► Tirer le protège-main en direction de la poi‐
gnée tubulaire jusqu'à ce qu'il produise un
déclic audible – le frein de chaîne est des‐
serré.

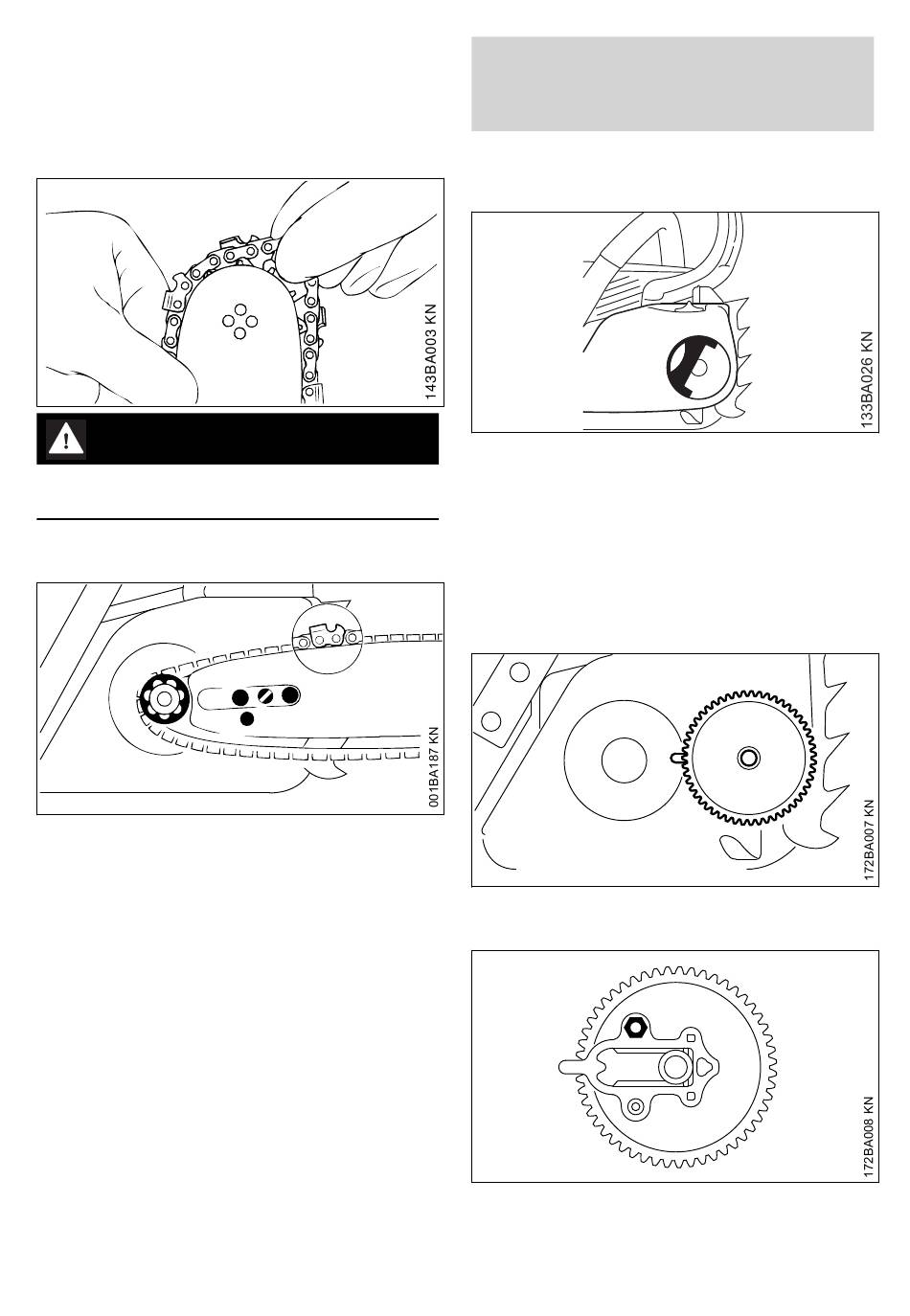

6.3 Montage de la chaîne
AVERTISSEMENT
Mettre des gants de protection – risque de bles‐
sure sur les dents de coupe acérées.
► Poser la chaîne en commençant par la tête du
guide-chaîne ;
3
► poser le guide-chaîne par-dessus les vis (1) –
les tranchants des dents de la chaîne doivent
être orientés vers la droite ;
► passer le trou de calage (2) sur le tourillon du
coulisseau de tension – poser en même temps
la chaîne sur le pignon (3) ;
► tourner la vis (4) vers la droite jusqu'à ce que
la chaîne présente seulement très peu de mou
sur la partie inférieure du guide-chaîne – et
que les talons des maillons de guidage et
d'entraînement soient bien introduits dans la
rainure du guide-chaîne ;
► remonter le couvercle de pignon – et serrer
seulement légèrement les écrous à la main
(ne serrer fermement les écrous qu'après la
tension de la chaîne) ;
► pour continuer, voir « Tension de la chaîne ».
62
7 Montage du guide-chaîne et de la chaîne (tendeur rapide)
1
1
2 4
7 Montage du guide-chaîne
et de la chaîne (tendeur
rapide)
7.1 Démontage du couvercle de
pignon
3
► Relever l'ailette (1) (jusqu'à ce qu'elle s'encli‐
quette).
► Tourner l'écrou à ailette (2) vers la gauche jus‐
qu'à ce qu'il soit desserré mais reste encore
► accroché dans le couvercle de pignon (3).
► Enlever le couvercle de pignon.
7.2 Montage de la rondelle de ten‐
sion
► Enlever la rondelle de tension (1) et la retour‐
ner.
► Dévisser l'écrou (2).
1
2
1
2
0458-153-7621-C
