ibaPADU-S-IT-16

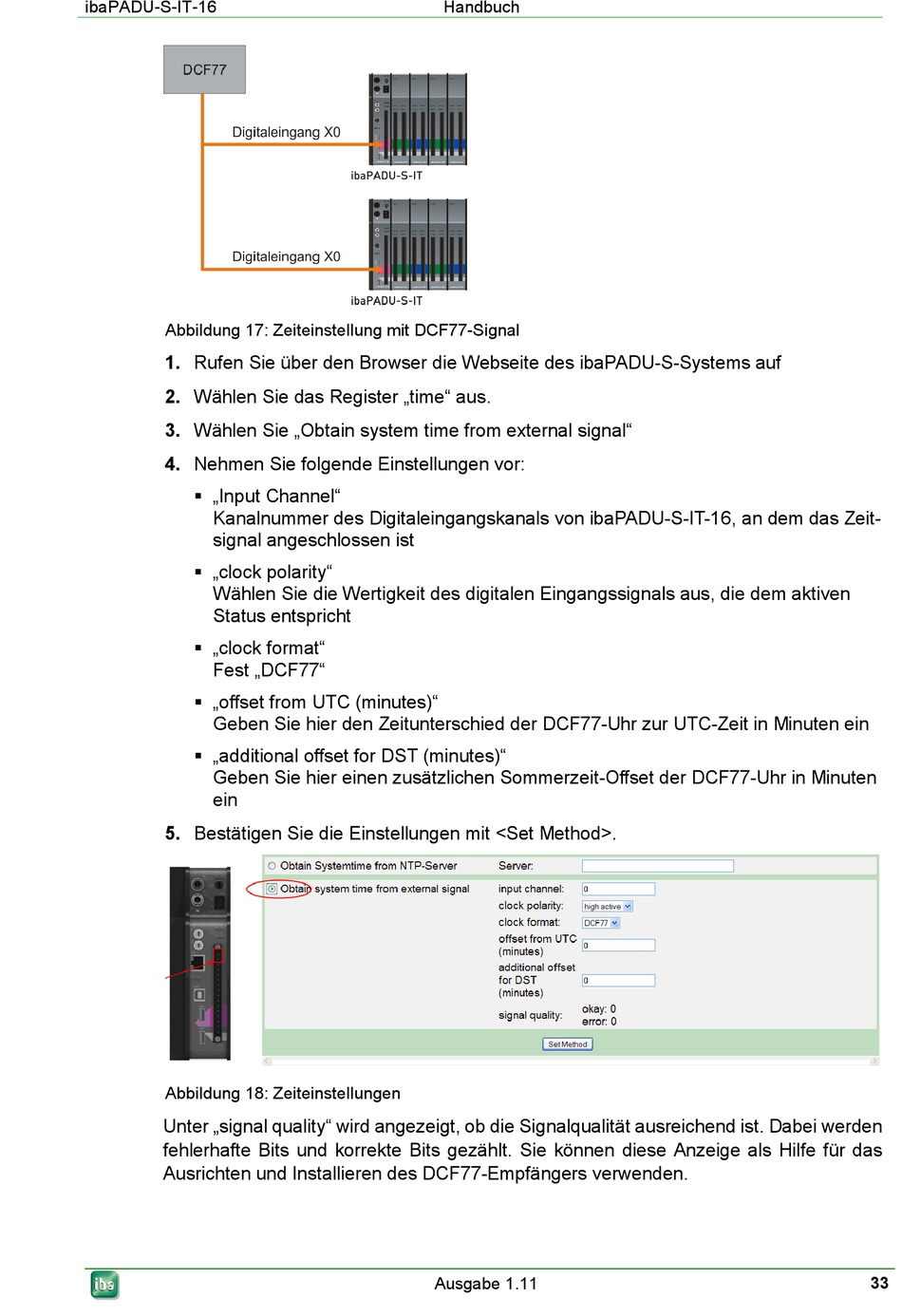

Abbildung 17: Zeiteinstellung mit DCF77-Signal
1. Rufen Sie über den Browser die Webseite des ibaPADU-S-Systems auf
2. Wählen Sie das Register „time" aus.
3. Wählen Sie „Obtain system time from external signal"
4. Nehmen Sie folgende Einstellungen vor:
„Input Channel"
Kanalnummer des Digitaleingangskanals von ibaPADU-S-IT-16, an dem das Zeit-
signal angeschlossen ist
„clock polarity"
Wählen Sie die Wertigkeit des digitalen Eingangssignals aus, die dem aktiven
Status entspricht
„clock format"
Fest „DCF77"
„offset from UTC (minutes)"
Geben Sie hier den Zeitunterschied der DCF77-Uhr zur UTC-Zeit in Minuten ein
„additional offset for DST (minutes)"
Geben Sie hier einen zusätzlichen Sommerzeit-Offset der DCF77-Uhr in Minuten
ein
5. Bestätigen Sie die Einstellungen mit <Set Method>.
Abbildung 18: Zeiteinstellungen
Unter „signal quality" wird angezeigt, ob die Signalqualität ausreichend ist. Dabei werden
fehlerhafte Bits und korrekte Bits gezählt. Sie können diese Anzeige als Hilfe für das
Ausrichten und Installieren des DCF77-Empfängers verwenden.
Handbuch
Ausgabe 1.11
33
