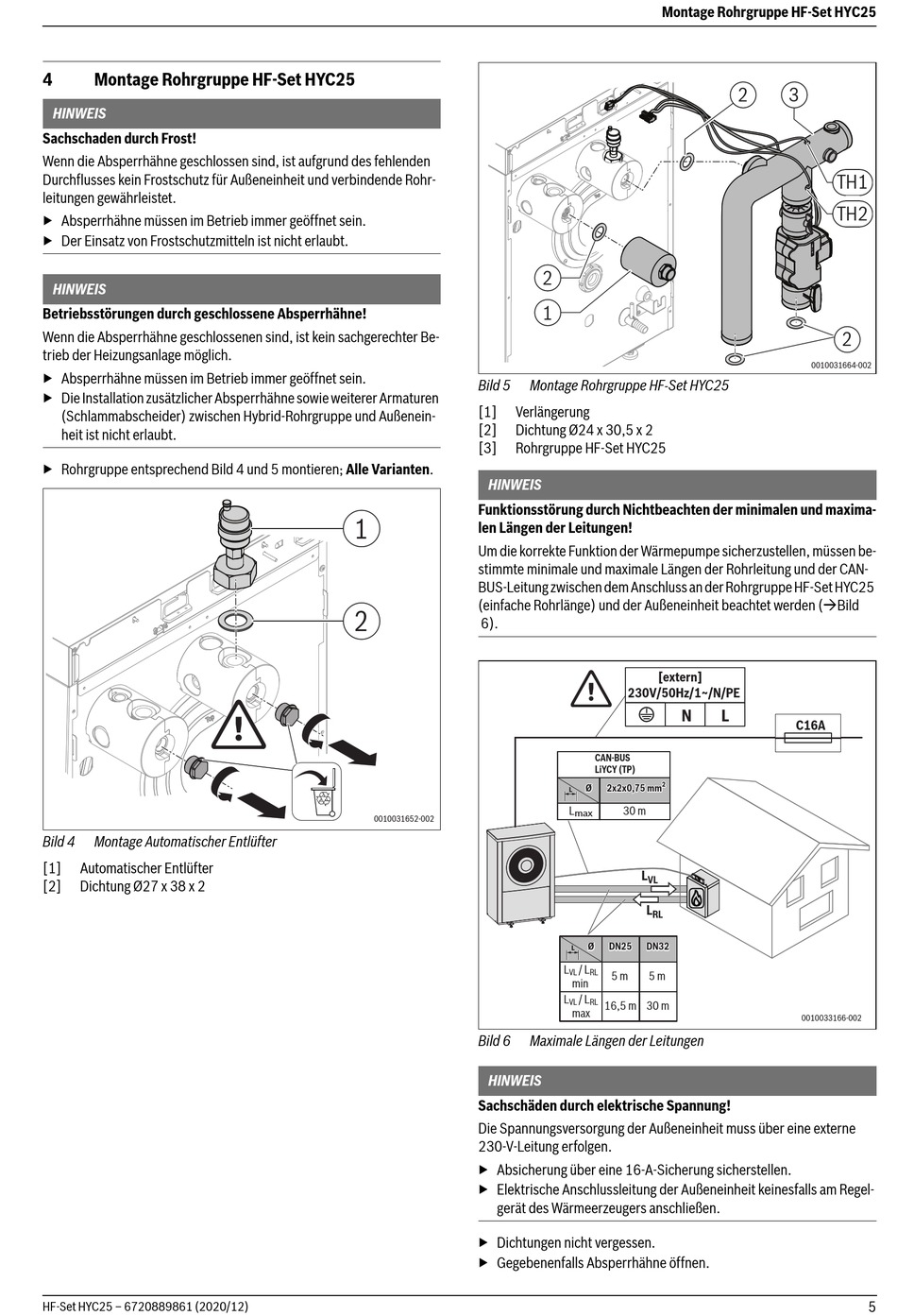

Montage Rohrgruppe HF-Set HYC25

HINWEIS
Sachschaden durch Frost!
Wenn die Absperrhähne geschlossen sind, ist aufgrund des fehlenden
Durchflusses kein Frostschutz für Außeneinheit und verbindende Rohr-
leitungen gewährleistet.
▶ Absperrhähne müssen im Betrieb immer geöffnet sein.
▶ Der Einsatz von Frostschutzmitteln ist nicht erlaubt.
HINWEIS
Betriebsstörungen durch geschlossene Absperrhähne!
Wenn die Absperrhähne geschlossenen sind, ist kein sachgerechter Be-
trieb der Heizungsanlage möglich.
▶ Absperrhähne müssen im Betrieb immer geöffnet sein.
▶ Die Installation zusätzlicher Absperrhähne sowie weiterer Armaturen
(Schlammabscheider) zwischen Hybrid-Rohrgruppe und Außenein-
heit ist nicht erlaubt.
▶ Rohrgruppe entsprechend Bild 4 und 5 montieren; Alle Varianten.
Bild 4 Montage Automatischer Entlüfter
[1] Automatischer Entlüfter
[2] Dichtung Ø27 x 38 x 2
HF-Set HYC25 – 6720889861 (2020/12)
Bild 5
[1] Verlängerung
[2] Dichtung Ø24 x 30,5 x 2
[3] Rohrgruppe HF-Set HYC25
HINWEIS
Funktionsstörung durch Nichtbeachten der minimalen und maxima-
1
len Längen der Leitungen!
Um die korrekte Funktion der Wärmepumpe sicherzustellen, müssen be-
stimmte minimale und maximale Längen der Rohrleitung und der CAN-
BUS-Leitung zwischen dem Anschluss an der Rohrgruppe HF-Set HYC25
(einfache Rohrlänge) und der Außeneinheit beachtet werden (Bild
2
6).
Bild 6
HINWEIS
Sachschäden durch elektrische Spannung!
Die Spannungsversorgung der Außeneinheit muss über eine externe
230-V-Leitung erfolgen.
▶ Absicherung über eine 16-A-Sicherung sicherstellen.
▶ Elektrische Anschlussleitung der Außeneinheit keinesfalls am Regel-
gerät des Wärmeerzeugers anschließen.
▶ Dichtungen nicht vergessen.
▶ Gegebenenfalls Absperrhähne öffnen.
Montage Rohrgruppe HF-Set HYC25
2
1
Montage Rohrgruppe HF-Set HYC25
[extern]
230V/50Hz/1~/N/PE
N
CAN-BUS CAN-BUS CAN-BUS
LiYCY (TP) LiYCY (TP) LiYCY (TP)
2 2 2
Ø Ø 2x2x0,75 mm 2x2x0,75 mm 2x2x0,75 mm
L
L 30 m
max
L
VL
L
RL
Ø Ø DN25 DN25 DN25 DN32 DN32 DN32
L
L / L
VL RL
5 m 5 m
min
L / L
VL RL
16,5 m 30 m
max
Maximale Längen der Leitungen
2 3
TH1
TH2
2
L
C16A
0010033166-002
