Anbindung eines Warmwasserspeichers

5 Anbindung eines Warmwasserspeichers
5.1

Installation mit liegendem Speicher

Nachdem die Rohrgruppe HF-Set HYC25 montiert ist kann die Speicher-
verbindung installiert werden.
Bei der Installation mit liegendem Speicher, Variante A (Bild 7), müs-
sen Anschlussrohrohre gekürzt werden.
▶ Rohre entsprechend Bild 8 und 9 kürzen und montieren.
A

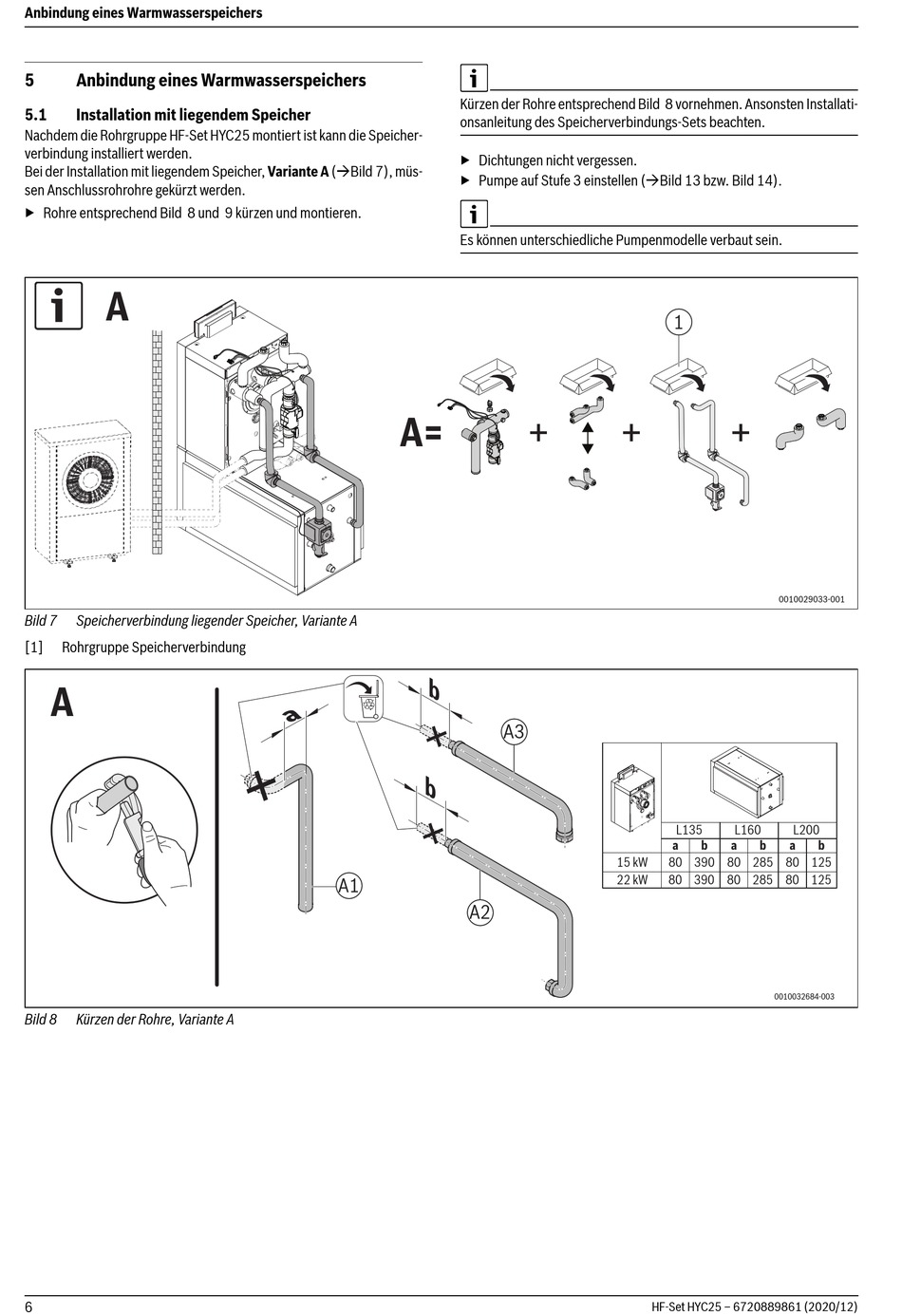

Bild 7 Speicherverbindung liegender Speicher, Variante A
[1] Rohrgruppe Speicherverbindung
A
Bild 8 Kürzen der Rohre, Variante A
6
Kürzen der Rohre entsprechend Bild 8 vornehmen. Ansonsten Installati-
onsanleitung des Speicherverbindungs-Sets beachten.
▶ Dichtungen nicht vergessen.
▶ Pumpe auf Stufe 3 einstellen (Bild 13 bzw. Bild 14).
Es können unterschiedliche Pumpenmodelle verbaut sein.
A=
A3
A1
A2
1
+ +
L135
a
15 kW 80 390
80 390
22 kW
HF-Set HYC25 – 6720889861 (2020/12)
+
0010029033-001
L160 L200
b a b a b
80 285 80 125
80 285 80 125
0010032684-003
