Installation Mit Nebenstehendem Speicher - Buderus HF-Set HYC25 Installations- Und Bedienungsanleitungen

A

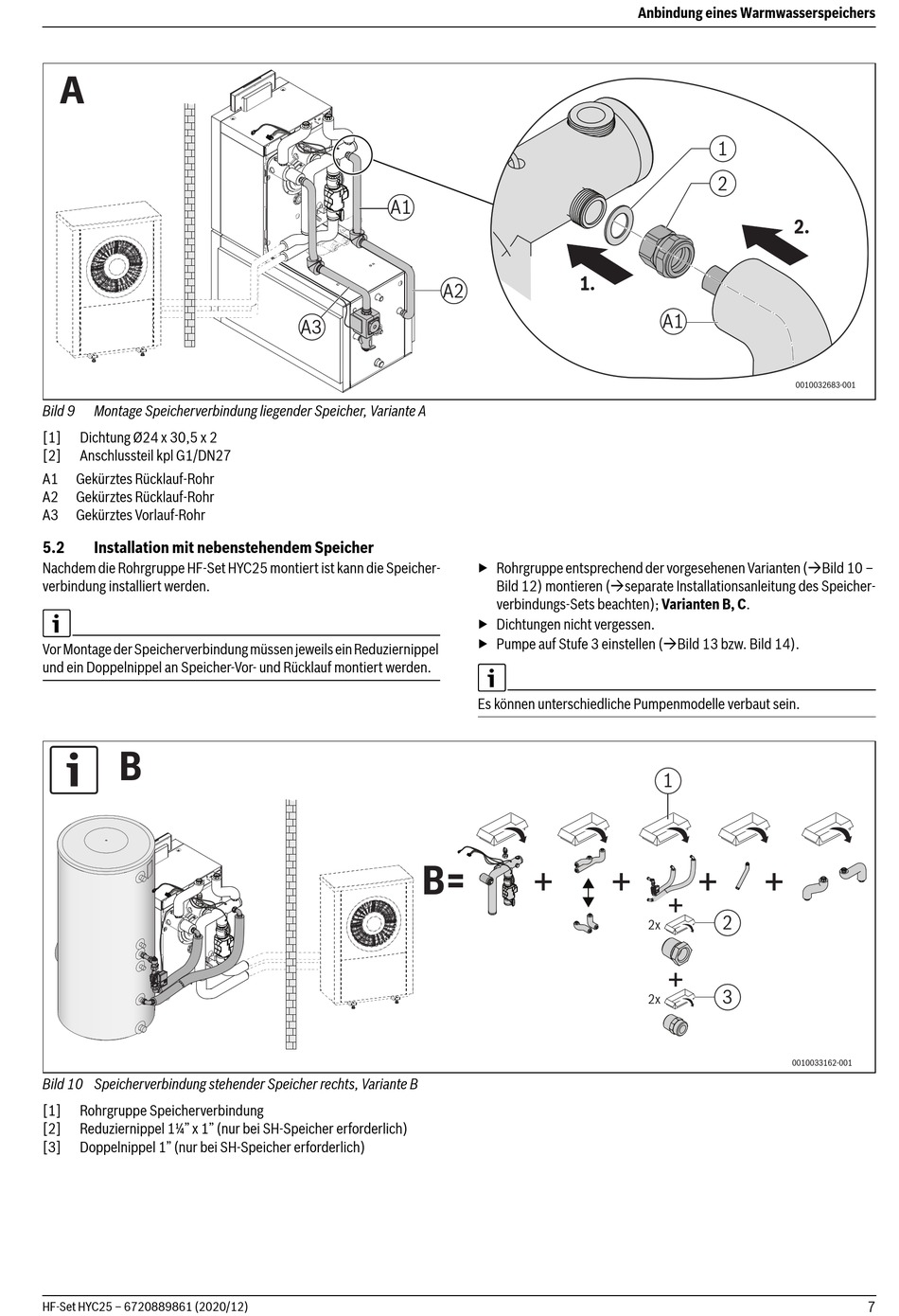

Bild 9 Montage Speicherverbindung liegender Speicher, Variante A
[1] Dichtung Ø24 x 30,5 x 2
[2] Anschlussteil kpl G1/DN27
A1 Gekürztes Rücklauf-Rohr
A2 Gekürztes Rücklauf-Rohr
A3 Gekürztes Vorlauf-Rohr
5.2

Installation mit nebenstehendem Speicher

Nachdem die Rohrgruppe HF-Set HYC25 montiert ist kann die Speicher-
verbindung installiert werden.
Vor Montage der Speicherverbindung müssen jeweils ein Reduziernippel
und ein Doppelnippel an Speicher-Vor- und Rücklauf montiert werden.
B
Bild 10 Speicherverbindung stehender Speicher rechts, Variante B
[1] Rohrgruppe Speicherverbindung
[2] Reduziernippel 1¼" x 1" (nur bei SH-Speicher erforderlich)
[3] Doppelnippel 1" (nur bei SH-Speicher erforderlich)
HF-Set HYC25 – 6720889861 (2020/12)
A1
A2
A3
B=
Anbindung eines Warmwasserspeichers
1.
▶ Rohrgruppe entsprechend der vorgesehenen Varianten (Bild 10 –
Bild 12) montieren (separate Installationsanleitung des Speicher-
verbindungs-Sets beachten); Varianten B, C.
▶ Dichtungen nicht vergessen.
▶ Pumpe auf Stufe 3 einstellen (Bild 13 bzw. Bild 14).
Es können unterschiedliche Pumpenmodelle verbaut sein.
+ +
2x
2x
1
2
2.
A1
0010032683-001
1
+ +
+
2
+
3
0010033162-001
7
