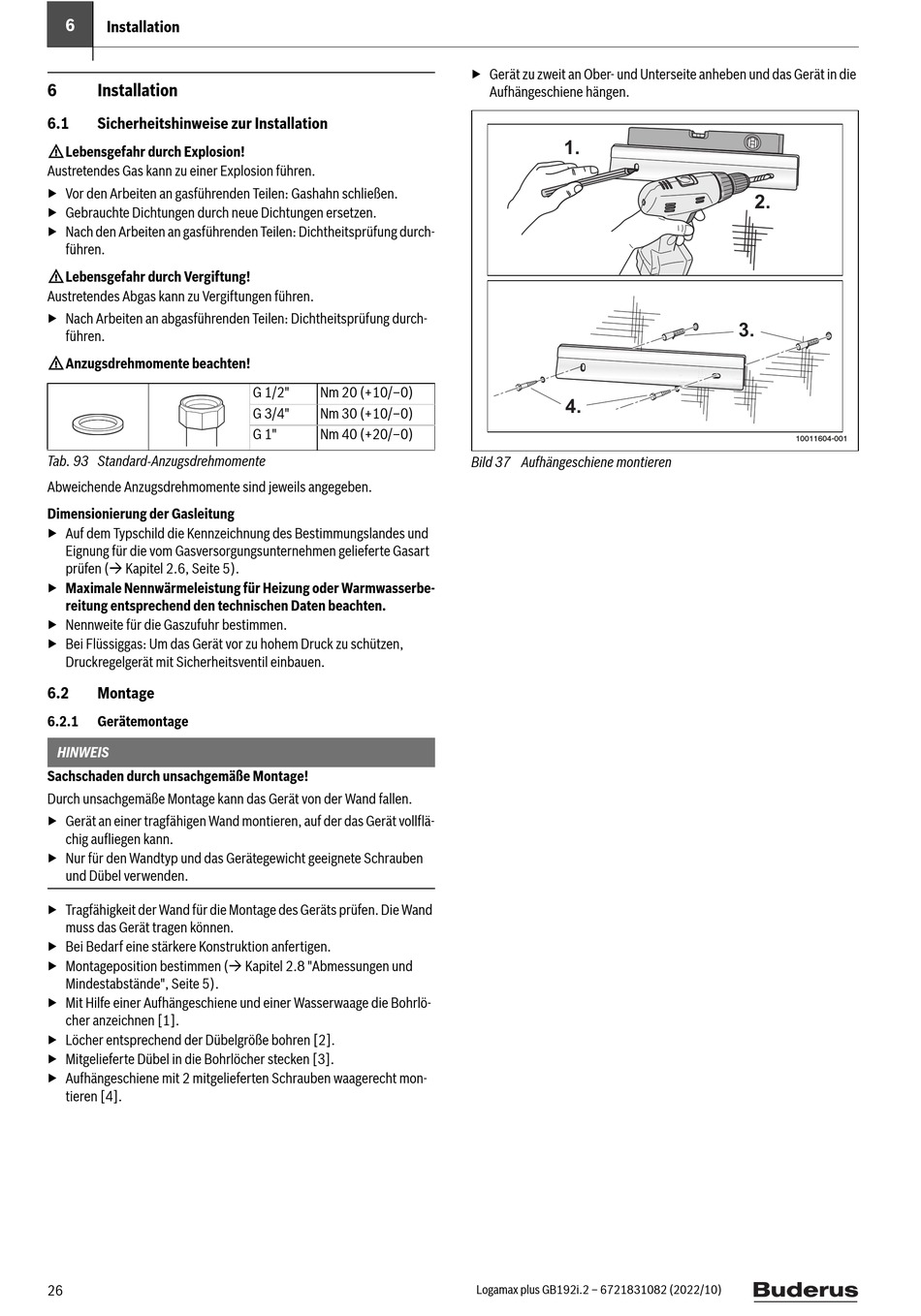

6

Installation

6 Installation
6.1

Sicherheitshinweise zur Installation

HLebensgefahr durch Explosion!
Austretendes Gas kann zu einer Explosion führen.
▶ Vor den Arbeiten an gasführenden Teilen: Gashahn schließen.
▶ Gebrauchte Dichtungen durch neue Dichtungen ersetzen.
▶ Nach den Arbeiten an gasführenden Teilen: Dichtheitsprüfung durch-
führen.
HLebensgefahr durch Vergiftung!
Austretendes Abgas kann zu Vergiftungen führen.
▶ Nach Arbeiten an abgasführenden Teilen: Dichtheitsprüfung durch-
führen.
HAnzugsdrehmomente beachten!
Tab. 93 Standard-Anzugsdrehmomente
Abweichende Anzugsdrehmomente sind jeweils angegeben.
Dimensionierung der Gasleitung
▶ Auf dem Typschild die Kennzeichnung des Bestimmungslandes und
Eignung für die vom Gasversorgungsunternehmen gelieferte Gasart
prüfen ( Kapitel 2.6, Seite 5).
▶ Maximale Nennwärmeleistung für Heizung oder Warmwasserbe-
reitung entsprechend den technischen Daten beachten.
▶ Nennweite für die Gaszufuhr bestimmen.
▶ Bei Flüssiggas: Um das Gerät vor zu hohem Druck zu schützen,
Druckregelgerät mit Sicherheitsventil einbauen.
6.2

Montage

6.2.1 Gerätemontage
HINWEIS
Sachschaden durch unsachgemäße Montage!
Durch unsachgemäße Montage kann das Gerät von der Wand fallen.
▶ Gerät an einer tragfähigen Wand montieren, auf der das Gerät vollflä-
chig aufliegen kann.
▶ Nur für den Wandtyp und das Gerätegewicht geeignete Schrauben
und Dübel verwenden.
▶ Tragfähigkeit der Wand für die Montage des Geräts prüfen. Die Wand
muss das Gerät tragen können.
▶ Bei Bedarf eine stärkere Konstruktion anfertigen.
▶ Montageposition bestimmen ( Kapitel 2.8 "Abmessungen und
Mindestabstände", Seite 5).
▶ Mit Hilfe einer Aufhängeschiene und einer Wasserwaage die Bohrlö-
cher anzeichnen [1].
▶ Löcher entsprechend der Dübelgröße bohren [2].
▶ Mitgelieferte Dübel in die Bohrlöcher stecken [3].
▶ Aufhängeschiene mit 2 mitgelieferten Schrauben waagerecht mon-
tieren [4].
26
G 1/2" Nm 20 (+10/‒0)
G 3/4" Nm 30 (+10/‒0)
G 1" Nm 40 (+20/‒0)
▶ Gerät zu zweit an Ober- und Unterseite anheben und das Gerät in die
Aufhängeschiene hängen.
1.
4.
Bild 37 Aufhängeschiene montieren
Logamax plus GB192i.2 – 6721831082 (2022/10)
2.
3.
10011604-001
