9.) Krafteinstellung:
Die Kraft mit welcher der Antrieb die Flügel bewegt, wird für die Öffnung und Schließung getrennt
eingestellt. Mit den Krafteinstellschrauben, die mit "OPEN" und "CLOSE" beschriftet sind wird
die Schubkraft reguliert. Mit der Schraube "OPEN" für die Bewegungsrichtung Öffnung und mit
der Schraube "CLOSE" die Schließung.
Der Antrieb besitzt keine elektrischen Endschalter. Die Motoren werden abgeschaltet, wenn die
über die Steuerung eingestellte Arbeitszeit abgelaufen ist. Diese Arbeitszeit muß ca. 5 Se-
kunden länger eingestellt werden als die tatsächlich vom Flügel benötigte Laufzeit.
10.) Einstellung der Endlagendämpfung (nur bei Modell Forb R):
Das Modell Forb R ist mit einer hydraulischen Endlagendämpfung in Öffnung und Schließung
ausstattet.

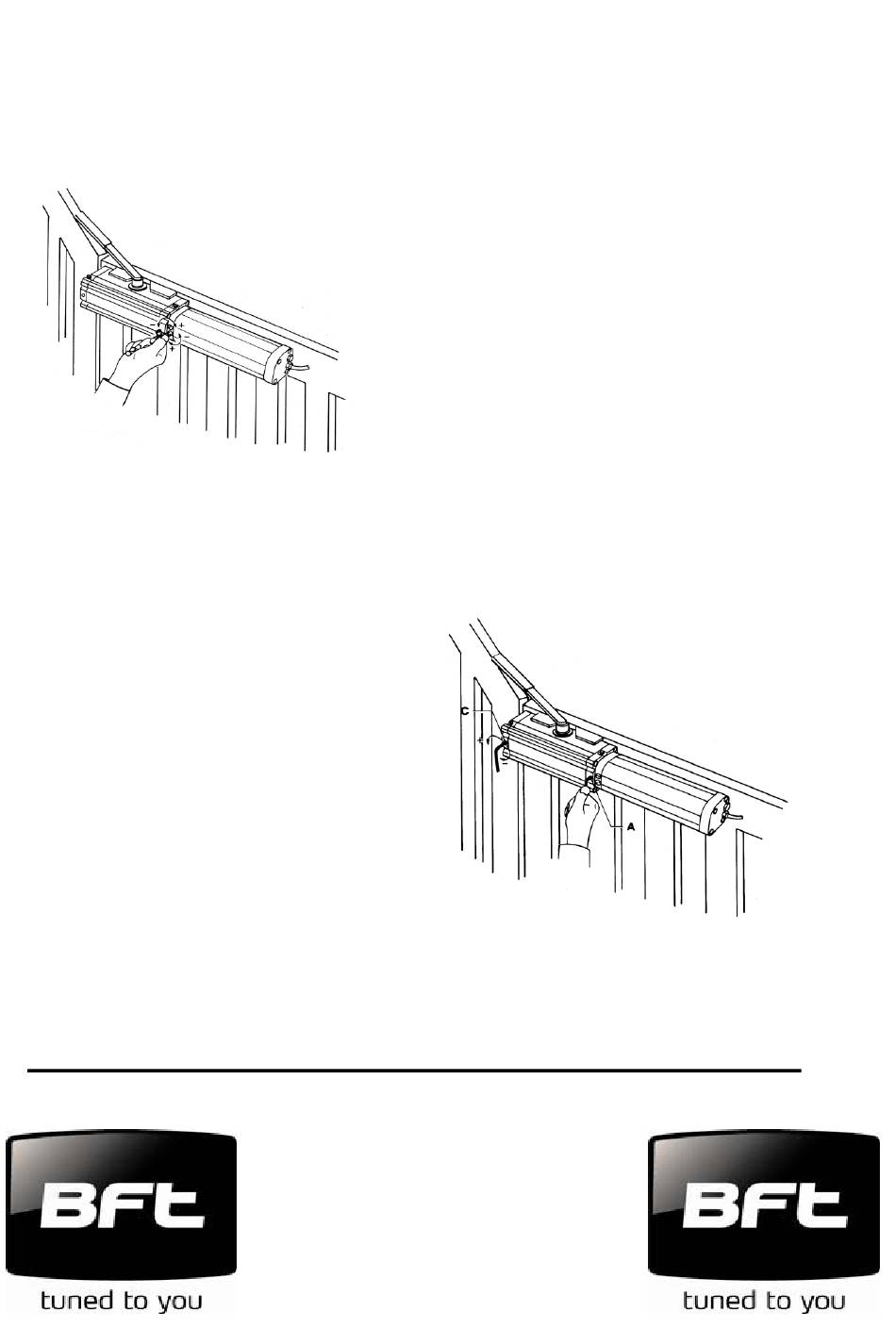

Die Stellschrauben ("A" und "C") für die Endlagen-
dämpfung sind auf dem nebenstehendem Bild dar-
gestellt. Durch Drehen dieser Innensechskant-
schraube kann die Drosselung erhöht oder ver-
mindert werden. Die Verlangsamungsphase setzt
ca. 15° - 20° vor der geschlossenen und geöffneten
Stellung ein.
11.) Hinweise:
Die in dieser Anleitung angegebenen technischen
Daten beziehen sich auf leichtgängige und korrekt
ausgewuchtete Tore ohne Steigung und nennens-
werte Reibung. Die Tore müssen sich im entriegelten Zustand leicht und ohne Widerstand be-
wegen lassen.
Eine automatisierte Toranlage ist keine Lösung für eventuelle mechanischen Probleme am Tor.
Die Toranlage ist in regelmäßigen Abständen zu warten, sowie die Sicherheitseinrichtungen zu
überprüfen und die Steuerung auf Fremdkörper wie Insekten zu kontrollieren.
Durch drehen im Uhrzeigersinn wird die Kraft für die
jeweilige Bewegungsrichtung erhöht. Das Drehen
gegen den Uhrzeigersinn bewirkt eine Verringerung
der Schubkraft.
In keinem Fall dürfen die beiden Einstellschrauben
komplett eingedreht werden.
Die Kraft muß auf die vorhandene Toranlage abgestim-
mt werden und muß den Vorgaben der aktuell gültigen
Normen und Richtlinien entsprechen.
