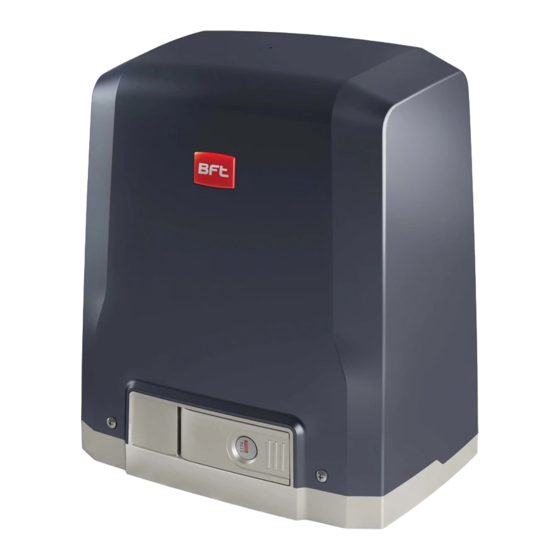

BFT DEIMOS ULTRA BT A 400 Installations- Und Gebrauchsanleitung
Für zahnstangen-schiebetore
Vorschau ausblenden
Andere Handbücher für DEIMOS ULTRA BT A 400:
- Installations- und gebrauchsanleitung (45 Seiten) ,
- Gebrauchsanleitung (41 Seiten) ,
- Installations- und gebrauchsanleitung (6 Seiten)
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
8
0 2 7 9 0 8
4 3 3 0 1 5
ATTUATORE PER CANCELLI SCORREVOLI A CREMAGLIERA
ACTUATOR FOR RACK SLIDING GATES
ACTIONNEUR POUR PORTAILS COULISSANTS A CREMAILLERE
ANTRIEB FÜR ZAHNSTANGEN-SCHIEBETORE
SERVOMOTOR PARA CANCELAS CORREDERAS DE CREMALLERA
ACTUATOR VOOR SCHUIFHEKKEN MET TANDHEUGEL
Attenzione! Leggere attentamente le "Avvertenze" all'interno! Caution! Read "Warnings" inside carefully! Attention! Veuillez lire attentivement les Avertissements qui se trouvent à l'intérieur!
Achtung! Bitte lesen Sie aufmerksam die „Hinweise" im Inneren! ¡Atención¡ Leer atentamente las "Advertencias" en el interior! Let op! Lees de "Waarschuwingen" aan de binnenkant zorgvuldig!
Verwandte Anleitungen für BFT DEIMOS ULTRA BT A 400
Inhaltszusammenfassung für BFT DEIMOS ULTRA BT A 400

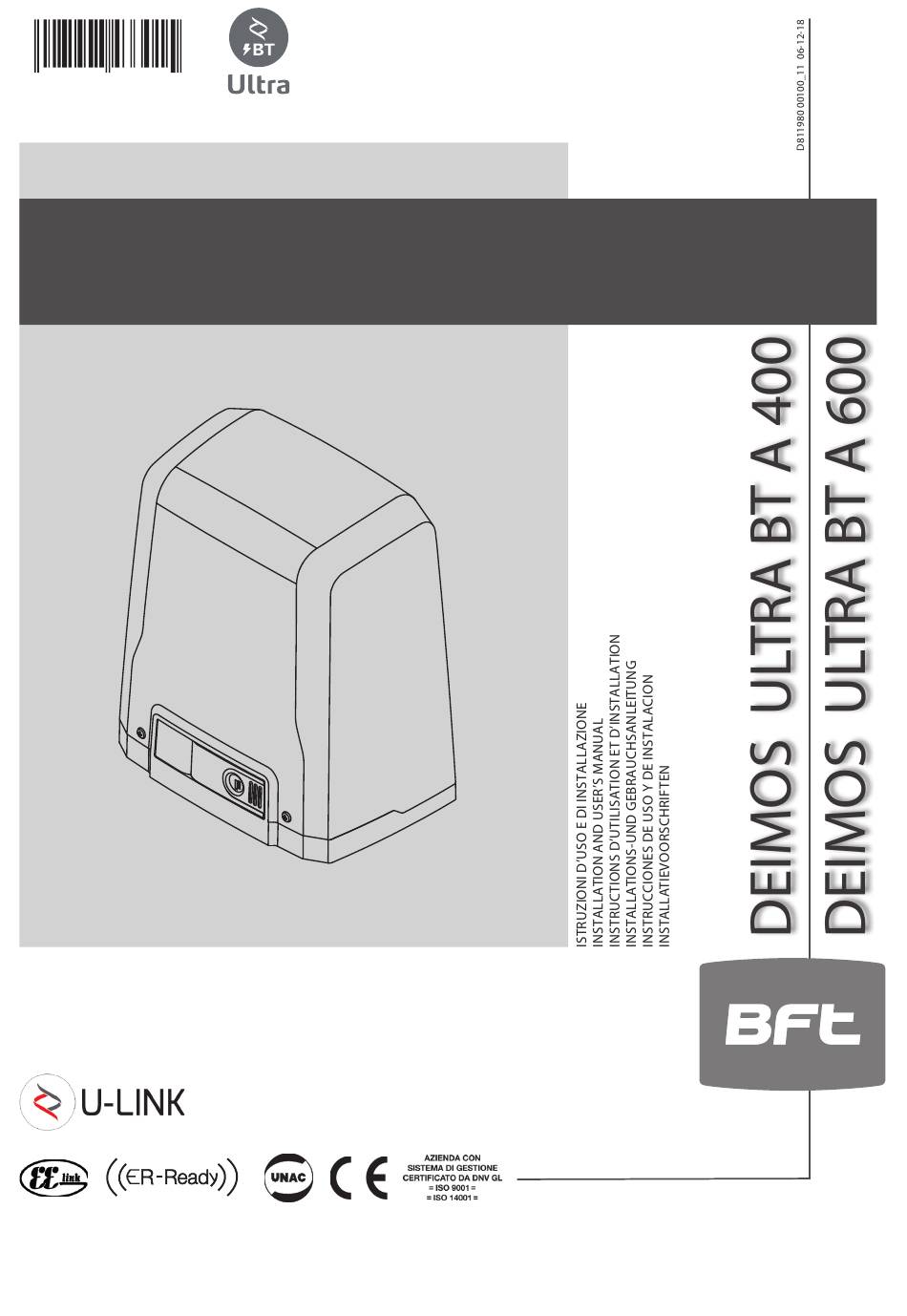

- Seite 1 0 2 7 9 0 8 4 3 3 0 1 5 ATTUATORE PER CANCELLI SCORREVOLI A CREMAGLIERA ACTUATOR FOR RACK SLIDING GATES ACTIONNEUR POUR PORTAILS COULISSANTS A CREMAILLERE ANTRIEB FÜR ZAHNSTANGEN-SCHIEBETORE SERVOMOTOR PARA CANCELAS CORREDERAS DE CREMALLERA ACTUATOR VOOR SCHUIFHEKKEN MET TANDHEUGEL Attenzione! Leggere attentamente le “Avvertenze”...
- Seite 2 MANUALE D’USO: MANOVRA DI EMERGENZA / USER GUIDE:EMERGENCY OPERATION- MANUEL D’UTILISATION: DE LA MANŒUVRE D’URGENCE / BEDIENUNGSHANDBUCH: NOTFALLMANÖVER- MANUAL DE USO: MANIOBRA DE EMERGENCIA / GEBRUIKERSHANDLEIDING: NOODMANOEUVRE FIG. 3 (180°) (180°) DEIMOS ULTRA BT A 400 - DEIMOS ULTRA BT A 600...
- Seite 3 Fixation étriers fin de course (drt et gch), Befestigung Bügel Anschläge (rechts und links), Fijación abrazaderas final de carrera (der. e izq.), Bevestiging stangen aanslag (rechts en links). DEIMOS ULTRA BT A 400 - DEIMOS ULTRA BT A 600 -...
- Seite 4 ** Avec logique inversion direction d’ouverture = 000 (DIR=DRT) **Mit Inversionslogik Ö nungsrichtung = 000 (DIR=rechts) **Con lógica inversión dirección de apertura = 000 (DIR=DER) **Met logica omkering openingsrichting = 000 (DIR=R) DEIMOS ULTRA BT A 400 - DEIMOS ULTRA BT A 600...
- Seite 8 AUTO OPEN ..AUTO CLOSE Legende: Aufwärts Abwärts verst. taste O 01 speichern hs loslassen gevue. taste Bestätigung/ Aufleuchten Display Zurück zum Hauptmenü DEIMOS ULTRA BT A 400 - DEIMOS ULTRA BT A 600...
- Seite 11 X= 40 X= 37 X= 33 CVZ-S DEIMOS ULTRA BT A 400 - DEIMOS ULTRA BT A 600 -...
- Seite 12 POUR BRANCHER PLUSIEURS PHOTOCELLULES CONSULTEZ LA FIG. U BITTE NEHMEN SIE FÜR DEN ANSCHLUSS MEHRERER FOTOZELLEN AUF FIG. U BEZUG. PARA LA CONEXIÓN DE VARIAS FOTOCÉLULAS CONSULTAR LA FIG. U VOOR HET VERBINDEN VAN MEERDERE FOTOCELLEN ZIE FIG. U 12 - DEIMOS ULTRA BT A 400 - DEIMOS ULTRA BT A 600...
- Seite 13 - En el paso de con guración lógica de apertura derecha/izquierda no invertir la conexión original de los bornes 42-43. - Bij de overgang van de logica con guratie van rechts/links openen, de oorspronkelijke aansluiting van de klemmen 42-43 niet omdraaien. <3s 8888 rst8 STOP 8888 DEIMOS ULTRA BT A 400 - DEIMOS ULTRA BT A 600 -...
- Seite 14 2 PHOT / 2 PHOT OP / 2 PHOT CL Bar 1 Bar 1 Bar 2 Bar 2 BAR 8K2 / BAR 8K2 OP / BAR 8K2 CL SAFETY EDGE SAFETY EDGE 8,2Kohm 5% 14 - DEIMOS ULTRA BT A 400 - DEIMOS ULTRA BT A 600...
- Seite 41 Fehler Endschalter immer aktiv nach Beginn des Manövers Anschlüsse der Endschalter und des Motors kontrollieren erf1 Fehler in der Einstellung der Eingänge SAFE Die korrekte Einstellung der Eingänge SAFE kontrollieren ERf3 * X = 0,1,…,9,A,B,C,D,E,F 0--- 10-- 150- 1520 password DEIMOS ULTRA BT A 400 - DEIMOS ULTRA BT A 600 -...
- Seite 42 ** Für den geführten Teil, der verwendet werden kann, sind keine min. oder max. Abmessungen vorgesehen. 14.3) MENÜ LOGIKEN (LOGIC) (TABELLE “B” LOGIKEN) Verwendbare Sendertypen: 14.4) MENÜ FUNK (radio) (TABELLE “C” FUNK) Alle kompatiblen Sender mit ROLLING CODE 42 - DEIMOS ULTRA BT A 400 - DEIMOS ULTRA BT A 600...
- Seite 43 Befehl Start E, Start I oder Open aktiviert wird, wird ein vollständiges Manöver ausgeführt, um dann die Fußgängeröffnung wiederherzustellen. Die Schließung wird auch nach einem Stromausfall garantiert. DEIMOS ULTRA BT A 400 - DEIMOS ULTRA BT A 600 -...
- Seite 44 - Warten Sie das Ende des Vorgangs ab (Fig. T - Pos. 5) 6. Überprüfen Sie die Stoßkräfte erneut: Weiter mit Punkt 10, falls die Grenzwerte (**) - Vorgang beendet (Fig. T - Pos. 6) eingehalten werden, anderenfalls 44 - DEIMOS ULTRA BT A 400 - DEIMOS ULTRA BT A 600...
- Seite 45 Die Aufprallkräfte können durch die Verwendung von verformbaren Leisten reduziert werden. (**) (***) Wenn der berechnete Wert weniger als 30 cm beträgt, wird er auf 30 cm eingestellt. DEIMOS ULTRA BT A 400 - DEIMOS ULTRA BT A 600 -...
- Seite 46 ACHTUNG: Nach der Aktivierung dieser Funktion muss ein Autoset-Manöver ausgeführt werden. Funktionsweise Standard (Siehe Fig. S, Pos. 1). INV RICHT Richtungsumkehrung Öffnung OFFNUNG Die Öffnungsrichtung wird gegenüber der Standardfunktionsweise umgekehrt (Siehe Fig. S, Pos. 1) 46 - DEIMOS ULTRA BT A 400 - DEIMOS ULTRA BT A 600...
- Seite 47 Die Clonen mit festem Code werden nicht akzeptiert. Fester Code FEST CODE Der Empfänger ist für den Betrieb mit festem Code konfiguriert. Die Clonen mit festem Code werden akzeptiert. DEIMOS ULTRA BT A 400 - DEIMOS ULTRA BT A 600 -...
- Seite 48 Eingang konfiguriert als Sicherheit Bar CL test, überprüfte Tastleiste mit Inversion nur aktiv bei Schließung, bei Öffnung wird die Bewegung angehalten. Der Eingang 3 (EXPI2) der Erweiterungskarte Eingänge/ Ausgänge wird automatisch auf Eingang Überprüfung Sicherheitsvorrichtungen umgeschaltet, EXPFAULT1. 48 - DEIMOS ULTRA BT A 400 - DEIMOS ULTRA BT A 600...
- Seite 49 ON = Befähigt die Fernprogrammierung der Karten über einen zuvor abgespeicherten Sender W LINK. Dieser Befähigung bleibt nach dem letzten Drücken der Fernbedienung W LINK drei Minuten aktiv. OFF = Programmierung W LINK deaktiviert. DEIMOS ULTRA BT A 400 - DEIMOS ULTRA BT A 600 -...
