BFT Frob Montageanleitung Seite 3

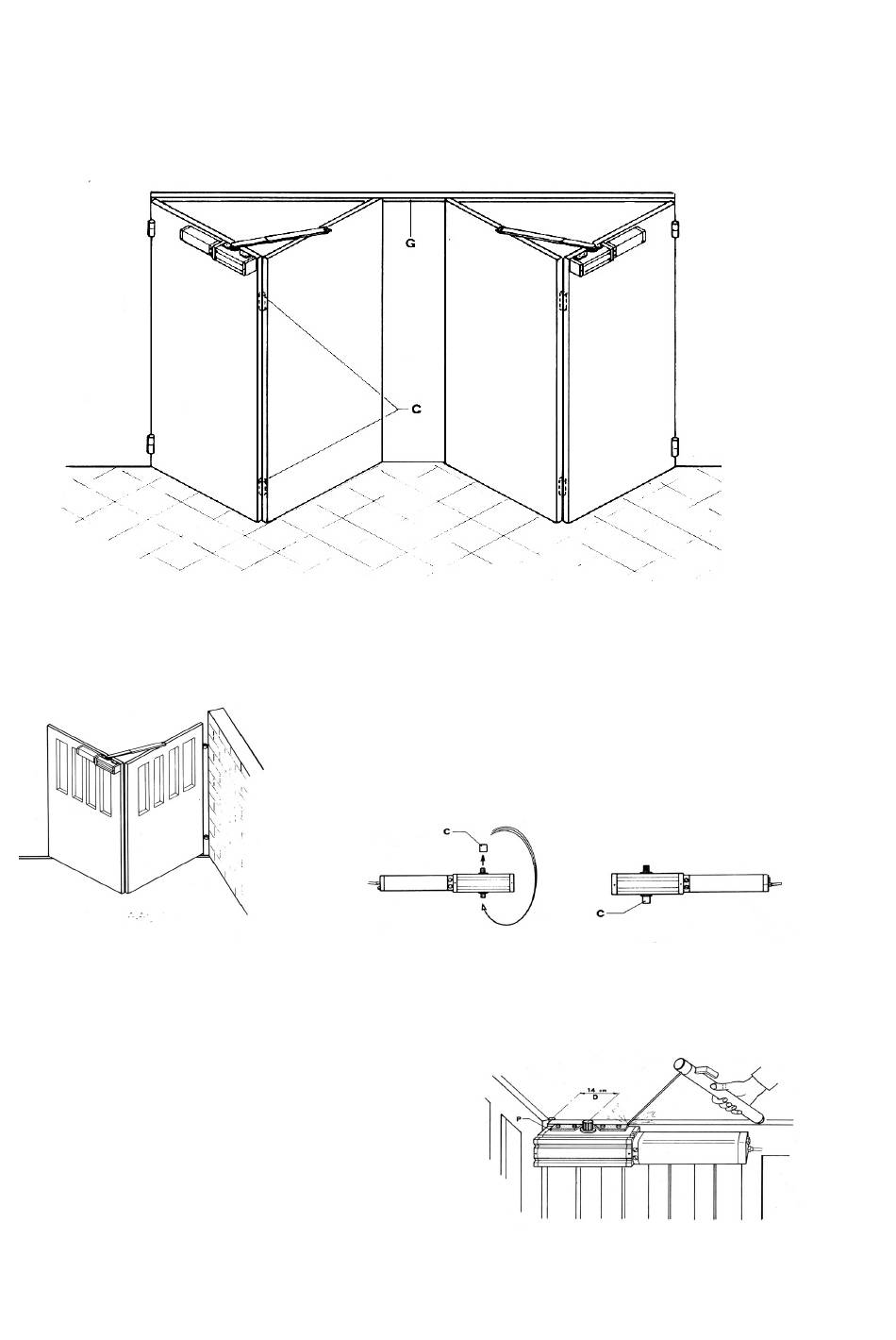

5.) Beschreibung:
Die Antriebe der Modellreihe Forb sind für Falttüren mit zwei Flügeln oder für eine zweiflügelige
Anlage mit max. 2 Flügeln pro Seite konzipiert. Die obere oder untere Gleitschiene ("G") muß
das Gewicht des Tores tragen, damit die Scharniere des Tores ("C") entlastet sind.
6.) Montage des Antriebes:
Der Antrieb wird je auf dem äußeren Flügel montiert. Bei zu geringem Platz kann er jedoch
auch - wie untem im Bild dargestellt - auf dem innerern Flügel montiert werden.
Bitte darauf achten, daß die Krafteinstellschrauben erreichbar bleiben.
Die beiden Befestigungsplatten ("P") an die Oberkante
des Flügels schweißen.
Hierbei darauf achten, daß der Abstand ("D") zwischen
der Mitte der Antriebswelle und des Scharnieres ~ 14
cm beträgt.
Den Antrieb mit den dafür vorgesehenen Schrauben
an den Halterungsplatten befestigen.
Der Antrieb ist sowohl für die rechts- als auch für die
linksseitige Montage geeignet. Der Antrieb muß dazu
gedreht und die entsprechende Schutzkappe ("C") des
Antriebsritzels abgenommen werden.
linksseitig rechtsseitig
