Besondere Erwägungen für extremes Wetter
Wenn die Einheit starken Winden ausgesetzt ist:
Die Einheit so installieren, dass der Luftauslassventilator in einem
Winkel von 90° zur Windrichtung steht. Falls erforderlich, eine Barriere
vor der Einheit aufstellen, um diese vor extremem Wind zu schützen.

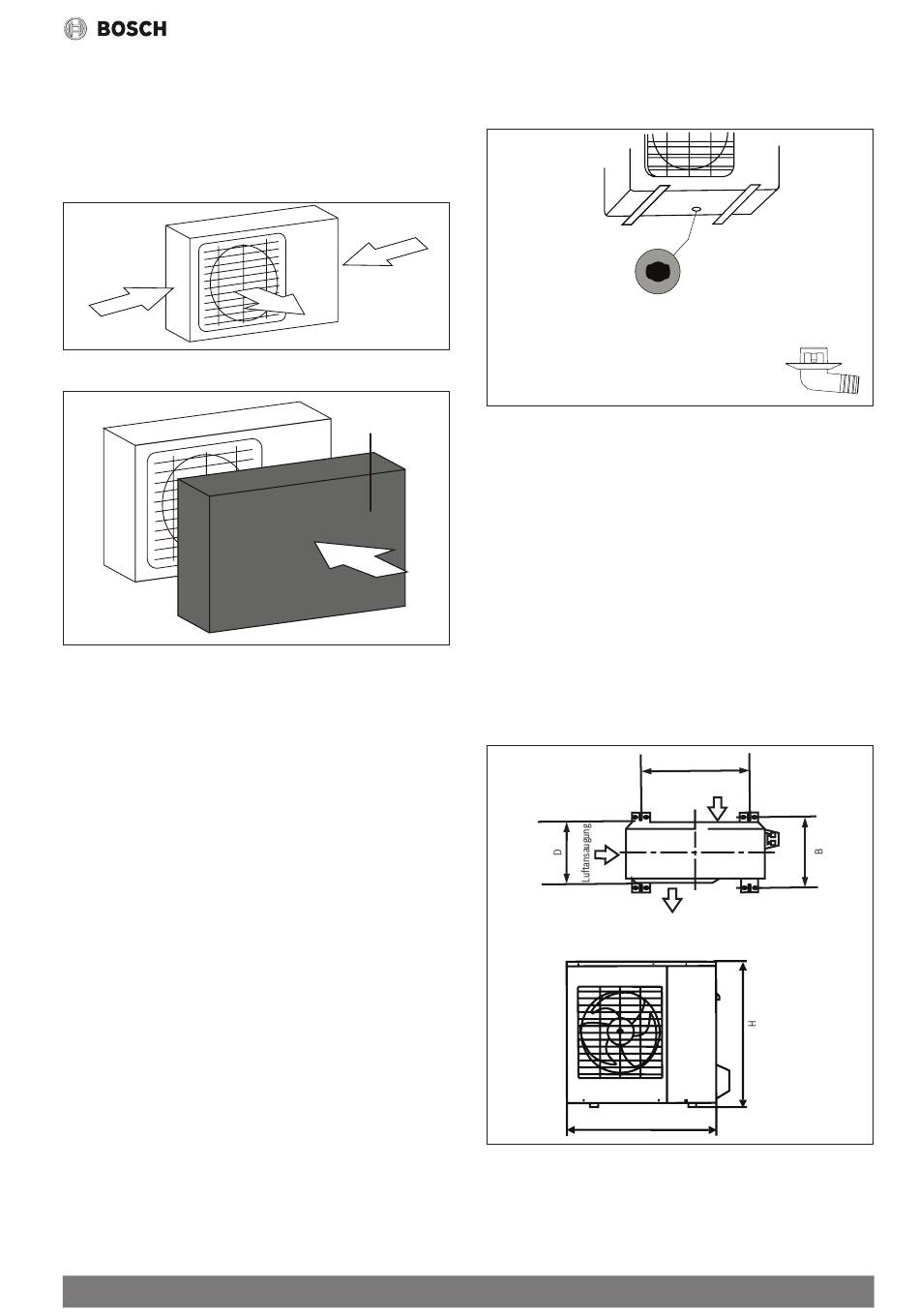

Siehe Abb. 21 und Abb. 22 unten.
Starker Wind
Abb. 21.
Abb. 22.
Wenn die Einheit häufig starkem Regen oder Schnee ausgesetzt ist:
Einen Schutzraum über der Einheit aufbauen, um diese vor Regen oder
Schnee zu schützen. Darauf achten, den Luftstrom um das Gerät herum
nicht zu behindern.
Wenn die Einheit häufig salzhaltiger Luft ausgesetzt ist (Küstennähe):
Ein speziell auf Korrosionsbeständigkeit ausgelegte Außeneinheit
verwenden.
6.2
Schritt 2: Ablaufrohr anschließen
Einheiten mit Wärmepumpe benötigen einen Ablaufstutzen. Vor dem
Festschrauben der Außeneinheit den Ablaufstutzen an der Unterseite
des Geräts installieren. Beachten, dass es je nach Typ der Außeneinheit
zwei verschiedene Arten von Ablaufstutzen gibt.
Wenn der Ablaufstutzen eine Gummidichtung hat (siehe Abb. 23 – A),
wie folgt vorgehen:
1. Die Gummidichtung am Ende der Ablaufverbindung anbringen, die
mit der Außeneinheit verbunden wird.
2. Den Ablaufstutzen in das Loch in der Bodenwanne des Geräts
einsetzen.
3. Den Ablaufstutzen um 90° drehen, bis er mit der Vorderseite des
Geräts einrastet.
4. Eine Ablaufschlauchverlängerung (nicht im Lieferumfang enthalten)
an die Ablaufverbindung anschließen, um das Wasser aus dem
Gerät während des Heizbetriebs umzuleiten.
Wenn der Ablaufstutzen keine Gummidichtung hat (siehe Abb. 23 – B),
wie folgt vorgehen:
1. Den Ablaufstutzen in das Loch in der Bodenwanne des Geräts
einsetzen. Die Ablaufverbindung rastet ein.
Climate 5000 – 6720894072 (2019/11)
2. Eine Ablaufschlauchverlängerung (nicht im Lieferumfang enthalten)
an die Ablaufverbindung anschließen, um das Wasser aus dem
Gerät während des Heizbetriebs umzuleiten.
Starker Wind
Windableitblech
Abb. 23.
Unter kalten Klimabedingungen
In kalten Klimazonen sicherstellen, dass der Ablaufschlauch so senkrecht
wie möglich ist, um einen schnellen Wasserablauf zu gewährleisten.
Wenn das Wasser zu langsam abläuft, kann es im Schlauch gefrieren und
das Gerät überfluten.
6.3
Starker Wind
Das Außengerät kann am Boden oder an einer Wandhalterung verankert
werden.
Montageabmessungen der Einheit
Nachfolgend ist eine Liste mit verschiedenen Größen von Außeneinheiten
und der Abstand zwischen deren Montagefüßen angegeben.
Den Installationsuntergrund der Einheit gemäß den unten angegebenen
Abmessungen vorbereiten.
Abb. 24.
Bodenloch
der Außeneinheit
Schritt 3: Außeneinheit verankern
A
Luftansaugung
Luftauslass
W
Außeneinheit installieren
15
