Entlüftung
8 Entlüftung
MC
Abb. 37.
Vorbereitung und Vorsichtsmaßnahmen
Luft und Fremdkörper im Kältemittelkreislauf können zu ungewöhnlichen
Druckanstiegen führen, die die Klimaanlage beschädigen, deren Effizienz
verringern und Verletzungen verursachen können. Kältemittelkreislauf
mit einer Vakuumpumpe und einem Manometer entleeren, um nicht
kondensierbare Gase und Feuchtigkeit aus dem System zu entfernen.
Die Entleerung sollte bei der ersten Installation und beim Versetzen des
Geräts durchgeführt werden.
Vor der Entlüftung
f Kontrollieren, ob sowohl
Niederdruckleitungen zwischen den Innen- und Außeneinheiten gemäß
den Anweisungen im Abschnitt zum Anschluss der Kältemittelleitungen
in diesem Handbuch ordnungsgemäß angeschlossen sind.
f Kontrollieren, ob alle Kabel ordnungsgemäß angeschlossen sind.

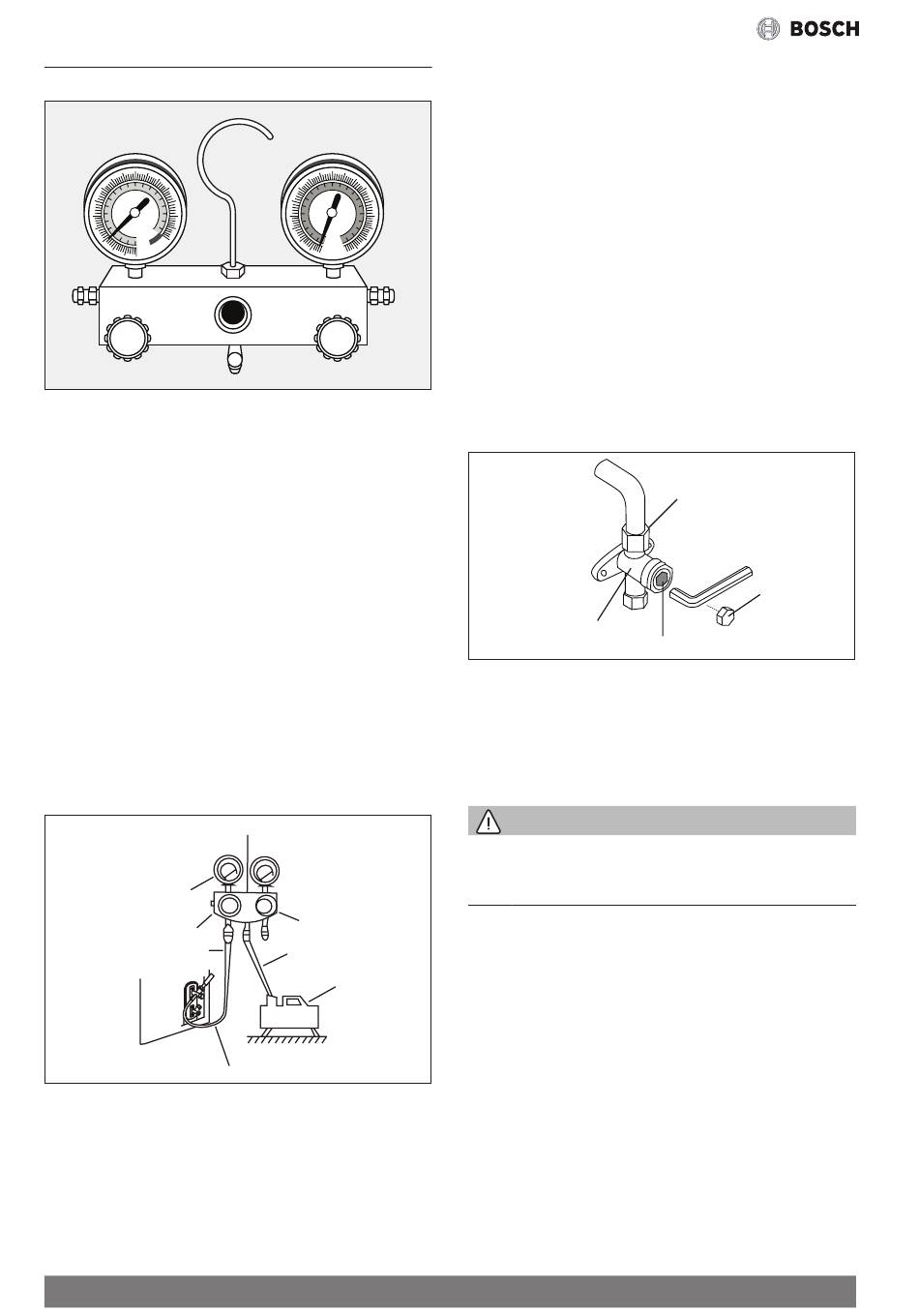

8.1 Entlüftungsanleitung
Vor der Verwendung der Krümmerlehre und der Vakuumpumpe die
Bedienungsanleitung lesen, um sich mit der richtigen Verwendung
vertraut zu machen.
Krümmerlehre
Doppelmanometer
-76 cmHg
Niederdruckventil
Druckschlauch /
Füllschlauch
Niederdruckventil
Abb. 38.
1. Den Füllschlauch der Krümmerlehre an den Serviceanschluss des
Niederdruckventils der Außeneinheit anschließen.
2. Einen weiteren Füllschlauch von der Krümmerlehre an die
Vakuumpumpe anschließen.
3. Niederdruckseite der Krümmerlehre öffnen. Hochdruckseite der
Krümmerlehre geschlossen halten.
20
MC
die Hochdruck- als auch
Manometer
Hochdruckventil
Füllschlauch
Vakuumpumpe
4. Vakuumpumpe zum Entleeren des Systems einschalten.
5. Die Vakuumpumpe mindestens 15 Minuten lang laufen lassen, oder
bis das Doppelmanometer -76 cmHG (-10
6. Niederdruckseite der Krümmerlehre schließen und die
Vakuumpumpe ausschalten.
7. 5 Minuten warten und überprüfen, ob der Systemdruck konstant
geblieben ist.
8. Wenn sich der Systemdruck ändert, den Abschnitt Gasleckprüfung
lesen, um Informationen zur Lecksuche zu erhalten. Wenn sich
der Systemdruck nicht ändert, den Deckel vom gepackten Ventil
(Hochdruckventil) abschrauben.
9. Einen Sechskantschlüssel in das Füllventil (Hochdruckventil)
einsetzen und das Ventil durch Drehen des Schlüssel um eine
1/4-Drehung gegen den Uhrzeigersinn öffnen. Hören, ob Gas
austritt und das Ventil nach 5 Sekunden schließen.
10. Das Manometer eine Minute lang beobachten, um sicherzugehen,
dass sich der Druck nicht ändert. Das Manometer sollte einen
geringfügig höheren Druck als den Atmosphärendruck anzeigen.
11. Füllschlauch vom Serviceanschluss entfernen.
Ventileinsatz
die
Abb. 39.
12. Mit einem Sechskantschlüssel sowohl das Hochdruck- als auch das
Niederdruckventil vollständig öffnen.
13. Ventilkappen an allen drei Ventilen (Serviceanschluss, Hochdruck,
Niederdruck) von Hand anziehen. Bei Bedarf mit einem
Drehmomentschlüssel weiter anziehen.
WARNUNG
VENTILSCHAFTE VORSICHTIG ÖFFNEN
Den Sechskantschlüssel beim Öffnen der Ventilschäfte bis zum Anschlag
drehen. Nicht versuchen, das Ventil noch weiter zu öffnen.
8.2 Hinweis zum Hinzufügen von Kältemittel
Einige Anlagen erfordern eine zusätzliche Befüllung in Abhängigkeit von
der Rohrlänge. Die Standard-Rohrlänge ist 5 m. Das Kältemittel über
den Serviceanschluss am Niederdruckventil des Außengeräts einfüllen.
Das zusätzlich einzufüllende Kältemittel kann nach folgender Formel
berechnet werden:
Pa) anzeigt.
5
Bördelmutter
Kappe
Ventilstift
