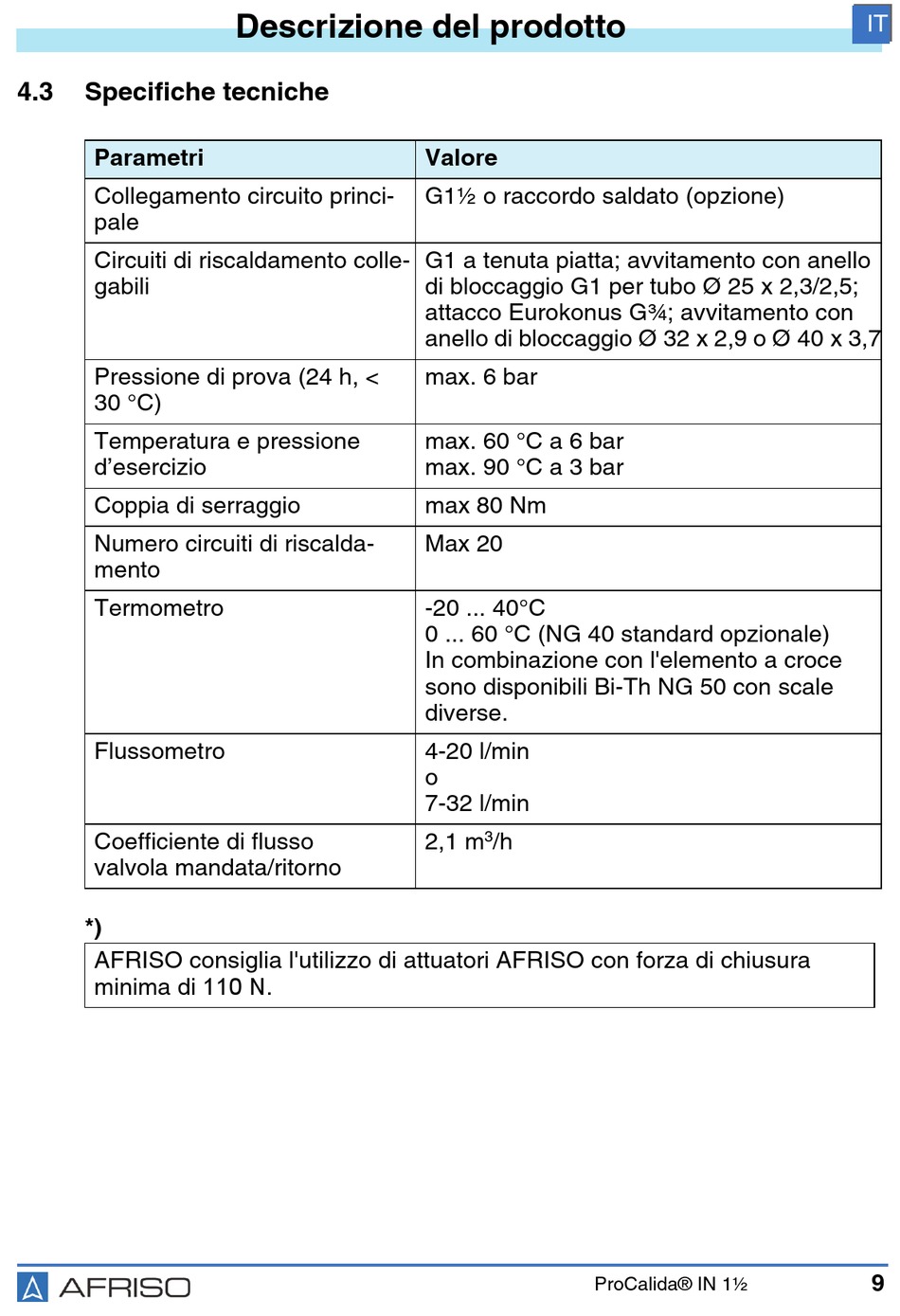

4.3 Specifiche tecniche
Parametri
Collegamento circuito princi-
pale
Circuiti di riscaldamento colle-
gabili
Pressione di prova (24 h, <
30 °C)
Temperatura e pressione
d'esercizio
Coppia di serraggio
Numero circuiti di riscalda-
mento
Termometro
Flussometro
Coefficiente di flusso 
valvola mandata/ritorno
*)
AFRISO consiglia l'utilizzo di attuatori AFRISO con forza di chiusura
minima di 110 N.
Descrizione del prodotto
Valore
G1½ o raccordo saldato (opzione)
G1 a tenuta piatta; avvitamento con anello
di bloccaggio G1 per tubo Ø 25 x 2,3/2,5;
attacco Eurokonus G¾; avvitamento con
anello di bloccaggio Ø 32 x 2,9 o Ø 40 x 3,7
max. 6 bar
max. 60 °C a 6 bar
max. 90 °C a 3 bar
max 80 Nm
Max 20
-20 ... 40°C
0 ... 60 °C (NG 40 standard opzionale)
In combinazione con l'elemento a croce 
sono disponibili Bi-Th NG 50 con scale
diverse.
4-20 l/min
o
7-32 l/min
3
2,1 m /h
