AFRISO ProCalida IN 1 1/2 Betriebsanleitung Seite 15

Heizkreisverteiler
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

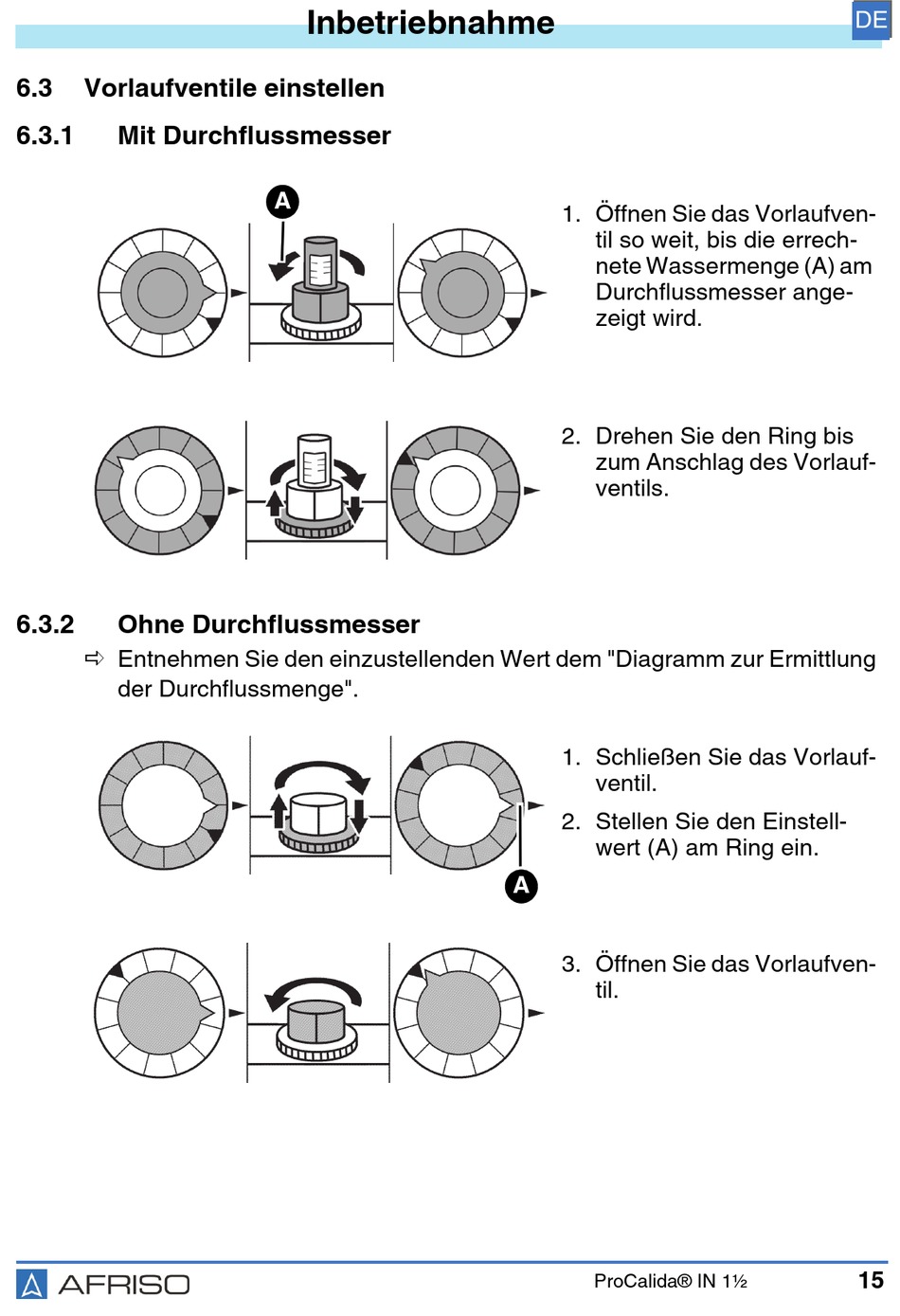

6.3
Vorlaufventile einstellen
6.3.1
Mit Durchflussmesser
6.3.2
Ohne Durchflussmesser
 Entnehmen Sie den einzustellenden Wert dem "Diagramm zur Ermittlung
der Durchflussmenge"
Inbetriebnahme
A
.
1. Öffnen Sie das Vorlaufven-
til so weit, bis die errech-
nete Wassermenge (A) am
Durchflussmesser ange-
zeigt wird.
2. Drehen Sie den Ring bis
zum Anschlag des Vorlauf-
ventils.
1. Schließen Sie das Vorlauf-
ventil.
2. Stellen Sie den Einstell-
wert (A) am Ring ein.
A
3. Öffnen Sie das Vorlaufven-
til.
ProCalida® IN 1½
DE
15
