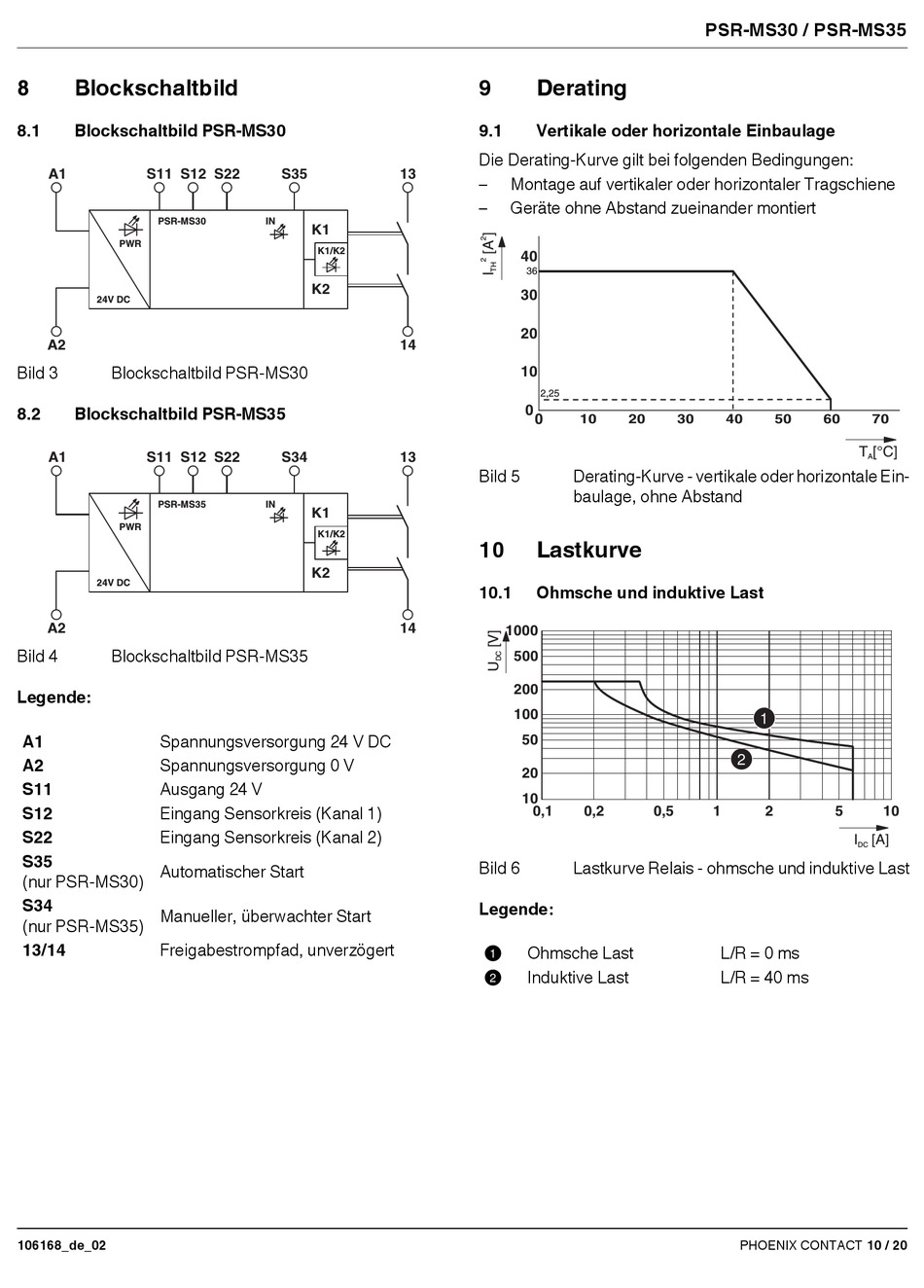

Blockschaltbild

8.1 Blockschaltbild PSR-MS30
A1 S11 S12 S22
PSR-MS30
PWR
24V DC
A2
Bild 3 Blockschaltbild PSR-MS30
8.2 Blockschaltbild PSR-MS35
A1 S11 S12 S22
PSR-MS35
PWR
24V DC
A2
Bild 4 Blockschaltbild PSR-MS35
Legende:
A1 Spannungsversorgung 24 V DC
A2 Spannungsversorgung 0 V
S11 Ausgang 24 V
S12 Eingang Sensorkreis (Kanal 1)
S22 Eingang Sensorkreis (Kanal 2)
S35
Automatischer Start
(nur PSR-MS30)
S34
Manueller, überwachter Start
(nur PSR-MS35)
13/14 Freigabestrompfad, unverzögert
106168_de_02
S35 13
IN
K1
K1/K2
K2
14
S34 13
IN
K1
K1/K2
K2
14
9

Derating

9.1

Vertikale oder horizontale Einbaulage

Die Derating-Kurve gilt bei folgenden Bedingungen:
– Montage auf vertikaler oder horizontaler Tragschiene
– Geräte ohne Abstand zueinander montiert
40
36
30
20
10
2,25
0
0
10 20
Bild 5 Derating-Kurve - vertikale oder horizontale Ein-
baulage, ohne Abstand
10

Lastkurve

10.1

Ohmsche und induktive Last

1000
500
200
100
50
20
10
0,1 0,2 0,5
Bild 6 Lastkurve Relais - ohmsche und induktive Last
Legende:

Ohmsche Last

Induktive Last
PSR-MS30 / PSR-MS35
30 40 50 60
1 2 5
L/R = 0 ms
L/R = 40 ms
PHOENIX CONTACT 10 / 20
70
T [°C]
A
10
I [A]
DC
