Manipulowanie

5.3

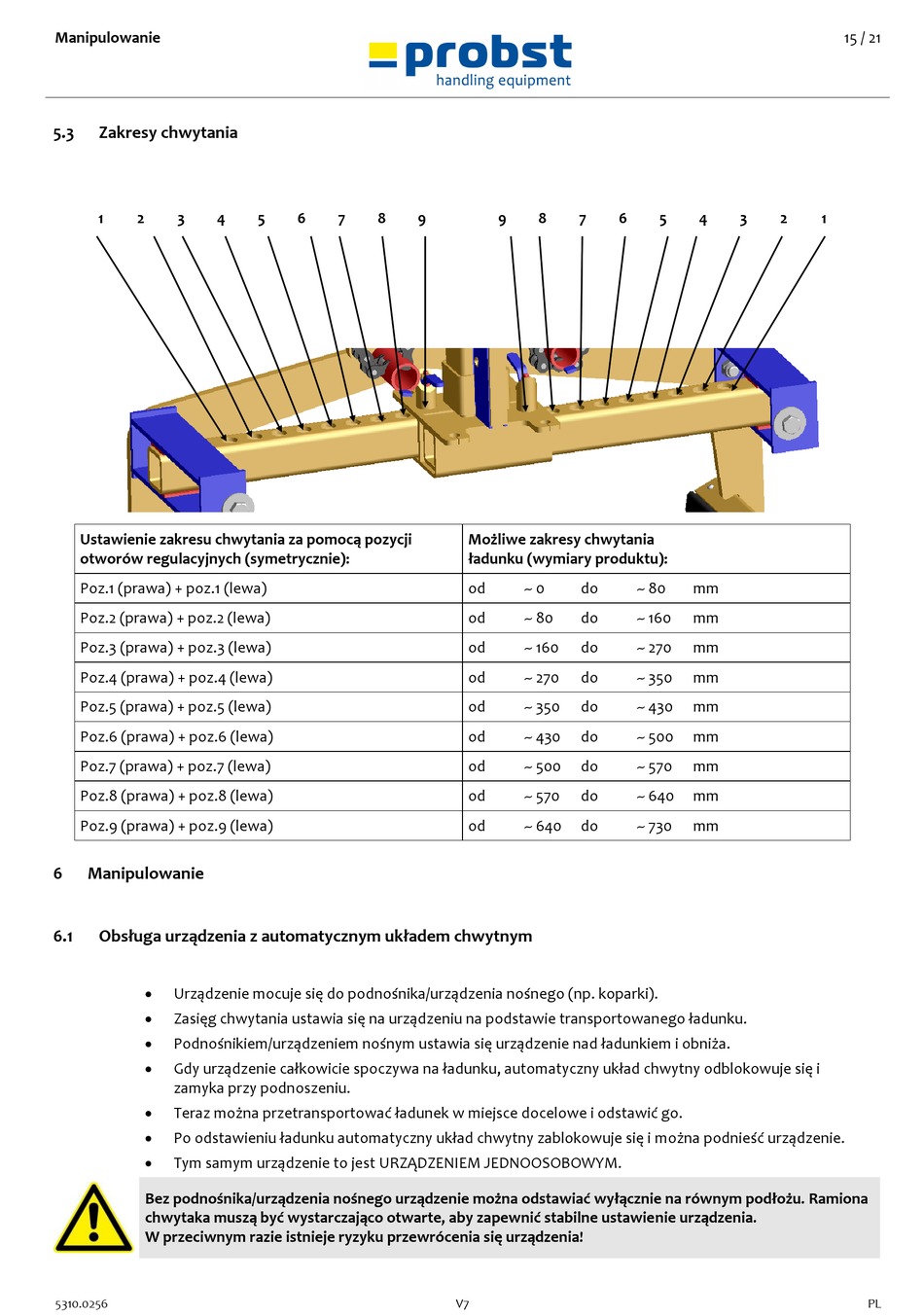

Zakresy chwytania

1 2 3 4
Ustawienie zakresu chwytania za pomocą pozycji
otworów regulacyjnych (symetrycznie):
Poz.1 (prawa) + poz.1 (lewa)
Poz.2 (prawa) + poz.2 (lewa)
Poz.3 (prawa) + poz.3 (lewa)
Poz.4 (prawa) + poz.4 (lewa)
Poz.5 (prawa) + poz.5 (lewa)
Poz.6 (prawa) + poz.6 (lewa)
Poz.7 (prawa) + poz.7 (lewa)
Poz.8 (prawa) + poz.8 (lewa)
Poz.9 (prawa) + poz.9 (lewa)
6 Manipulowanie
6.1 Obsługa urządzenia z automatycznym układem chwytnym

Urządzenie mocuje się do podnośnika/urządzenia nośnego (np. koparki).

Zasięg chwytania ustawia się na urządzeniu na podstawie transportowanego ładunku.

Podnośnikiem/urządzeniem nośnym ustawia się urządzenie nad ładunkiem i obniża.

Gdy urządzenie całkowicie spoczywa na ładunku, automatyczny układ chwytny odblokowuje się i
zamyka przy podnoszeniu.

Teraz można przetransportować ładunek w miejsce docelowe i odstawić go.

Po odstawieniu ładunku automatyczny układ chwytny zablokowuje się i można podnieść urządzenie.

Tym samym urządzenie to jest URZĄDZENIEM JEDNOOSOBOWYM.
Bez podnośnika/urządzenia nośnego urządzenie można odstawiać wyłącznie na równym podłożu. Ramiona
chwytaka muszą być wystarczająco otwarte, aby zapewnić stabilne ustawienie urządzenia.
W przeciwnym razie istnieje ryzyku przewrócenia się urządzenia!
5310.0256
5 6 7 8 9 9 8 7 6
Możliwe zakresy chwytania
ładunku (wymiary produktu):
od ~ 0 do
od ~ 80 do
od ~ 160 do
od ~ 270 do
od ~ 350 do
od ~ 430 do
od ~ 500 do
od ~ 570 do
od ~ 640 do
V7
5 4 3 2
~ 80 mm
~ 160 mm
~ 270 mm
~ 350 mm
~ 430 mm
~ 500 mm
~ 570 mm
~ 640 mm
~ 730 mm
