Prace nastawcze
5.3

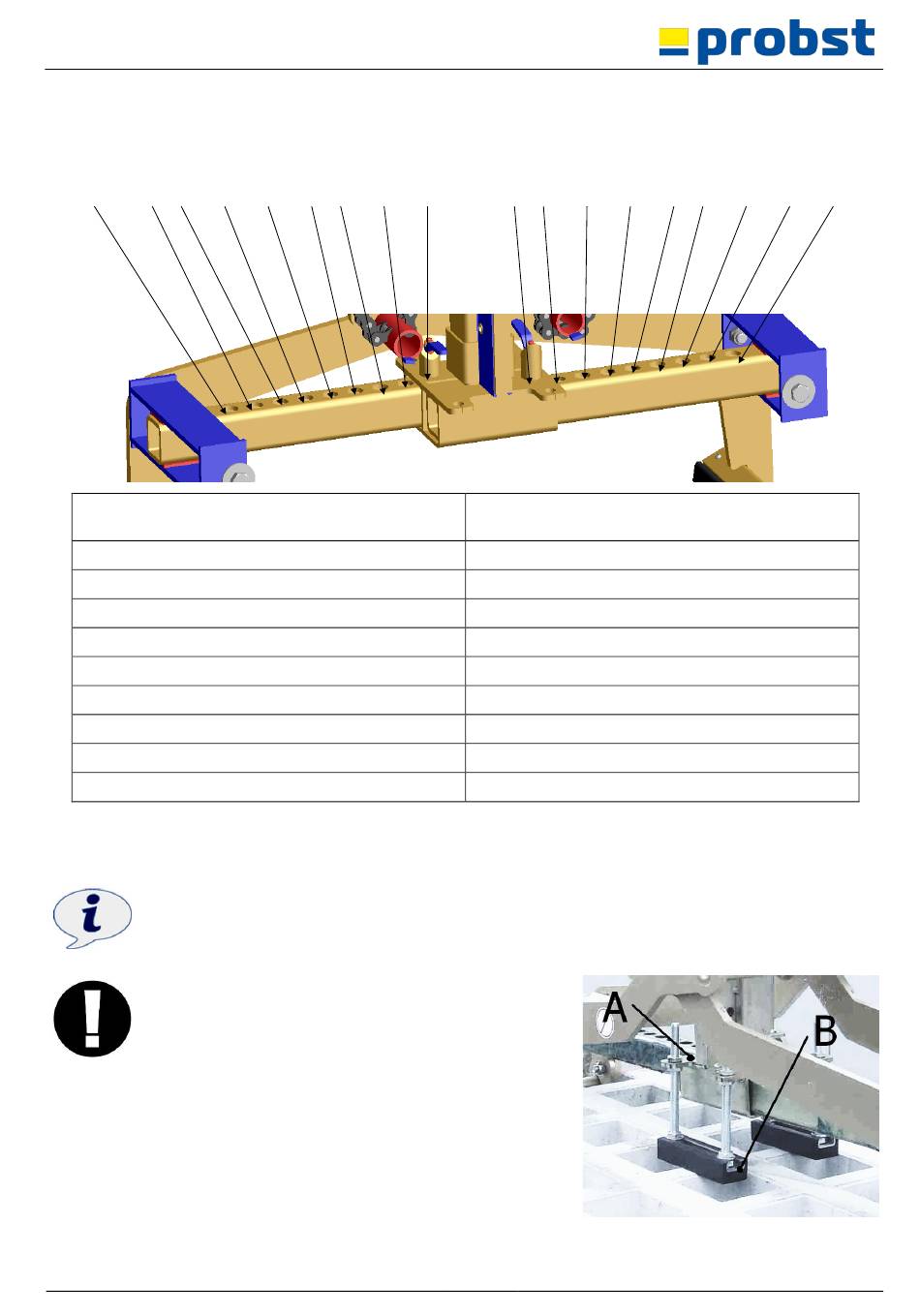

Zakresy chwytania

1 2 3 4
Ustawienie zakresu chwytania za pomocą pozycji
otworów regulacyjnych (symetrycznie):
Poz.1 (prawa) + poz.1 (lewa)
Poz.2 (prawa) + poz.2 (lewa)
Poz.3 (prawa) + poz.3 (lewa)
Poz.4 (prawa) + poz.4 (lewa)
Poz.5 (prawa) + poz.5 (lewa)
Poz.6 (prawa) + poz.6 (lewa)
Poz.7 (prawa) + poz.7 (lewa)
Poz.8 (prawa) + poz.8 (lewa)
Poz.9 (prawa) + poz.9 (lewa)
Regulacja wspornika z regulacją wysokości (wyposażenie dodatkowe)
5.4
W przypadku stosowania urządzenia w trybie pracy piętrowej do podnoszenia pojedynczych płyt
kamiennych leżących na sobie, zaleca się stosowanie "podpory o regulowanej wysokości" HVA
FTZ/TSZ (patrz ilustracja).
Oznacza to, że głębokość zanurzenia dla chwytaków o tych samych wymiarach nie zawsze musi być
ustalona na nowo.
Podczas chwytania w trybie piętrowym można
chwytać tylko najwyższą płytę kamienną!
•
Wspornik z regulacją wysokości (B) jest
przymocowany do płyty montażowej (A) (patrz
ilustracja).
•
Podpora regulowana na wysokość musi być tak
ustawiona za pomocą śrub nastawczych, aby obie
podpory regulowane na wysokość (B) miały tę samą
wysokość, a gumowe szczęki chwytające trzymały się
w dolnym i środkowym zakresie grubości kamienia.
53100256
5 6 7 8 9 9 8 7 6
Możliwe zakresy chwytania
ładunku (wymiary produktu):
od ~ 0 do
od ~ 80 do
od ~ 160 do
od ~ 270 do
od ~ 350 do
od ~ 430 do
od ~ 500 do
od ~ 570 do
od ~ 640 do
15 / 21
5 4 3 2
~ 80 mm
~ 160 mm
~ 270 mm
~ 350 mm
~ 430 mm
~ 500 mm
~ 570 mm
~ 640 mm
~ 730 mm
Ilu. 1
