Manipulowanie

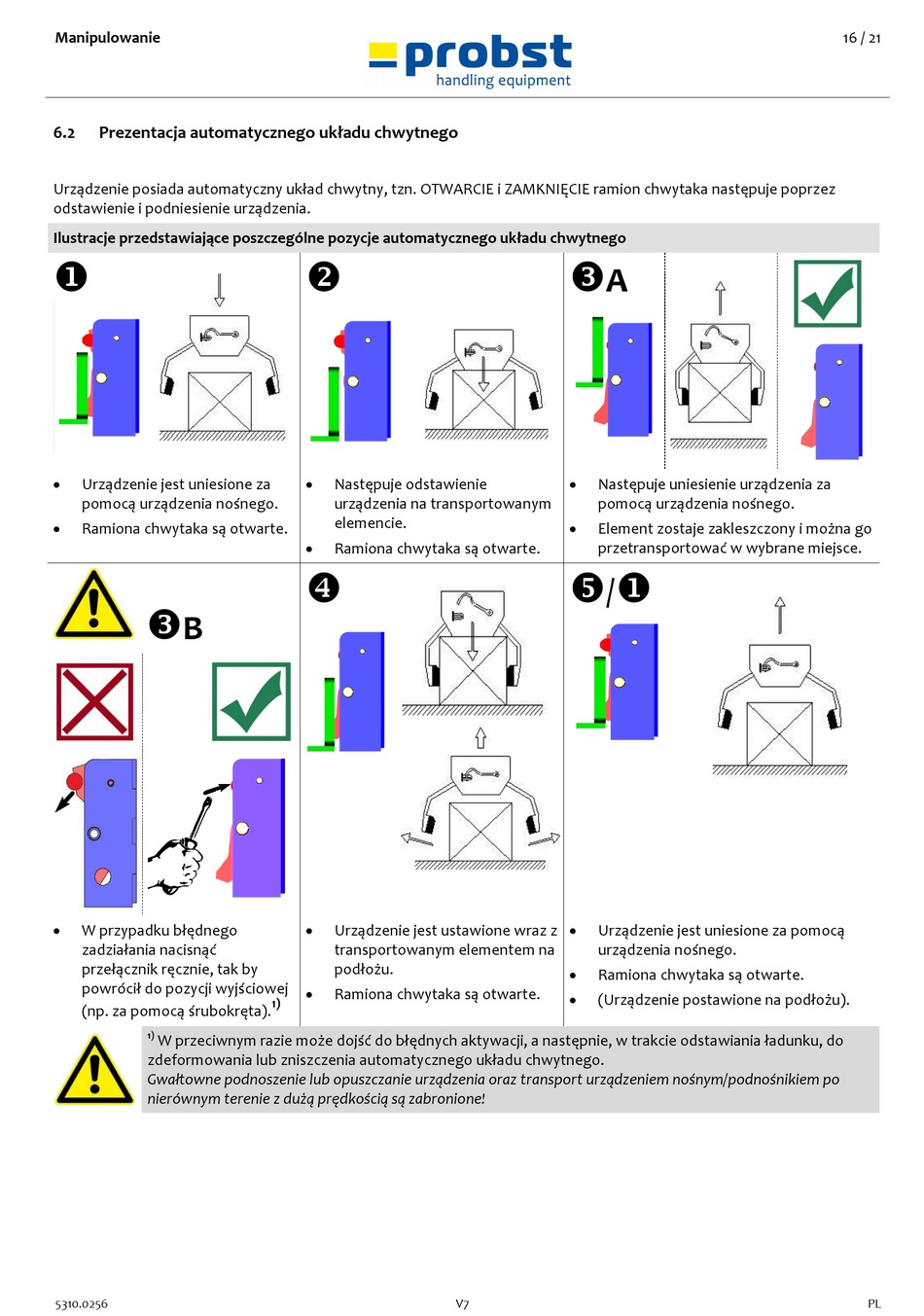

6.2 Prezentacja automatycznego układu chwytnego
Urządzenie posiada automatyczny układ chwytny, tzn. OTWARCIE i ZAMKNIĘCIE ramion chwytaka następuje poprzez
odstawienie i podniesienie urządzenia.
Ilustracje przedstawiające poszczególne pozycje automatycznego układu chwytnego


Urządzenie jest uniesione za
pomocą urządzenia nośnego.

Ramiona chwytaka są otwarte.

B

W przypadku błędnego
zadziałania nacisnąć
przełącznik ręcznie, tak by
powrócił do pozycji wyjściowej
(np. za pomocą śrubokręta).
1)
W przeciwnym razie może dojść do błędnych aktywacji, a następnie, w trakcie odstawiania ładunku, do
zdeformowania lub zniszczenia automatycznego układu chwytnego.
Gwałtowne podnoszenie lub opuszczanie urządzenia oraz transport urządzeniem nośnym/podnośnikiem po
nierównym terenie z dużą prędkością są zabronione!
5310.0256


Następuje odstawienie
urządzenia na transportowanym
elemencie.

Ramiona chwytaka są otwarte.


Urządzenie jest ustawione wraz z
transportowanym elementem na
podłożu.

Ramiona chwytaka są otwarte.
1)

A

Następuje uniesienie urządzenia za
pomocą urządzenia nośnego.

Element zostaje zakleszczony i można go
przetransportować w wybrane miejsce.
 
/

Urządzenie jest uniesione za pomocą
urządzenia nośnego.

Ramiona chwytaka są otwarte.

(Urządzenie postawione na podłożu).
V7
16 / 21
PL
