5
Betrieb des Messgeräts
7. Die verfügbaren Funktionssymbole im Widerstandsmodus sind Einstellun-
gen und MIN/MAX/AVG. Ausführliche Informationen finden Sie in Ab-
schnitt 7, Funktionssymbole.
5.13 Durchgangsmessungen
Führen Sie keine Durchgangsprüfungen durch, bevor Sie das zu prüfende Gerät von der
Stromversorgung trennen. Es besteht Verletzungsgefahr.

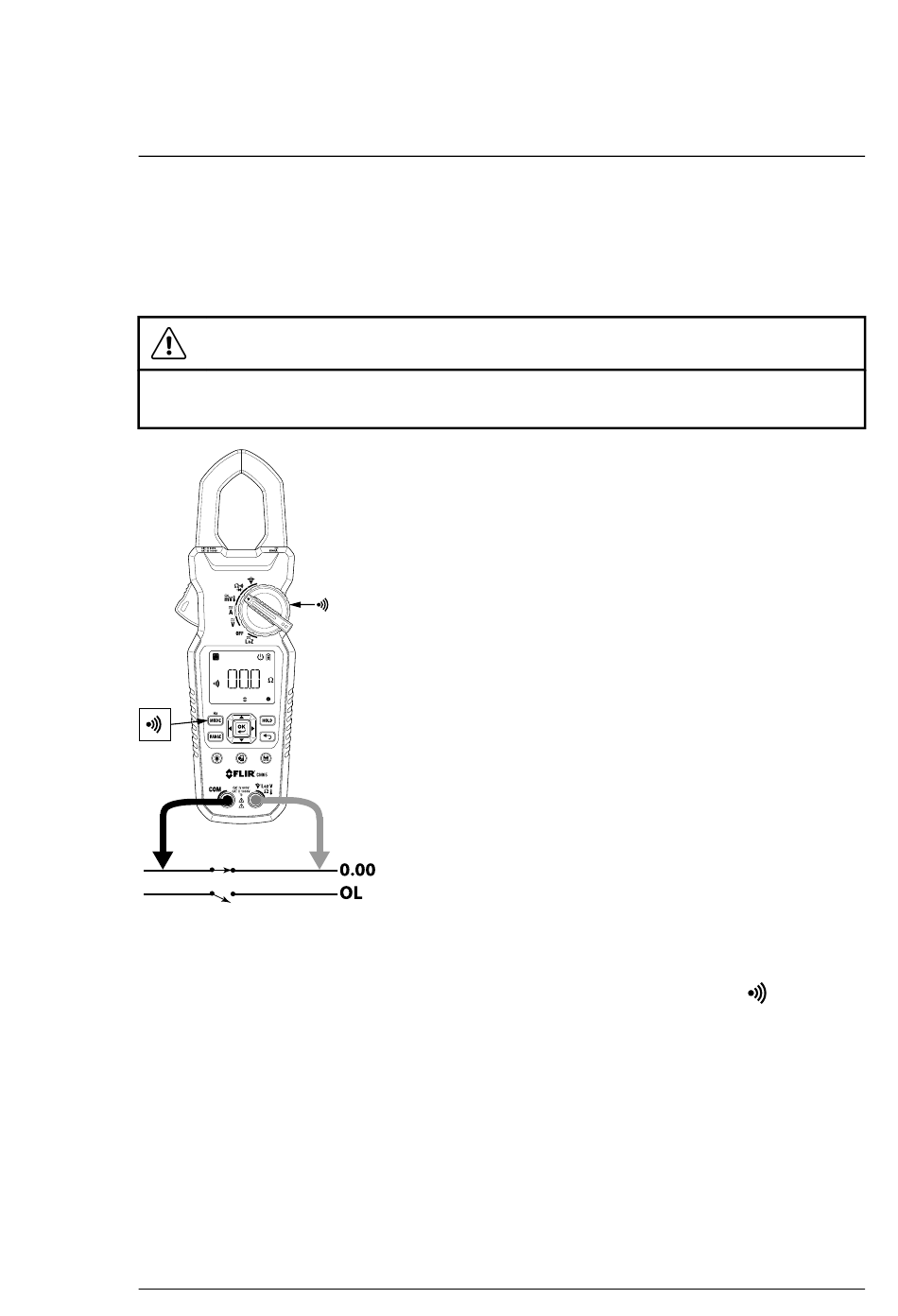

Abbildung 5.6 Durchgangsmessungen (Beispiele für OFFENE und KURZGESCHLOS-
SENE Kabel beachten)
1. Stellen Sie den Funktionsschalter in die Durchgangs-Position
2. Drücken Sie bei Bedarf kurz die MODE-Taste, um die Durchgangsfunktion
auszuwählen.
3. Stecken Sie die schwarze Sondenleitung in den negativen Anschluss
(COM) und die rote Sondenleitung in den positiven Anschluss.
4. Schließen Sie die Sonden-Enden der Messleitungen parallel mit dem zu
prüfenden Teil an.
#NAS100017; r. AB/76066/76087; de-DE
WARNUNG
.
17
