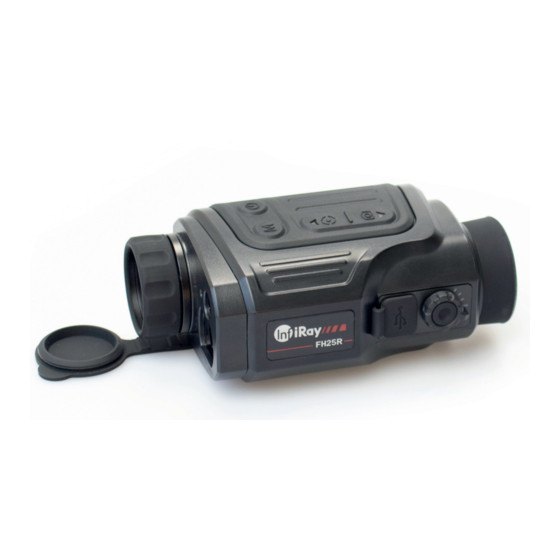

InfiRay INNOPTIC FH25R Betriebsanleitung
Verwandte Anleitungen für InfiRay INNOPTIC FH25R
Inhaltszusammenfassung für InfiRay INNOPTIC FH25R

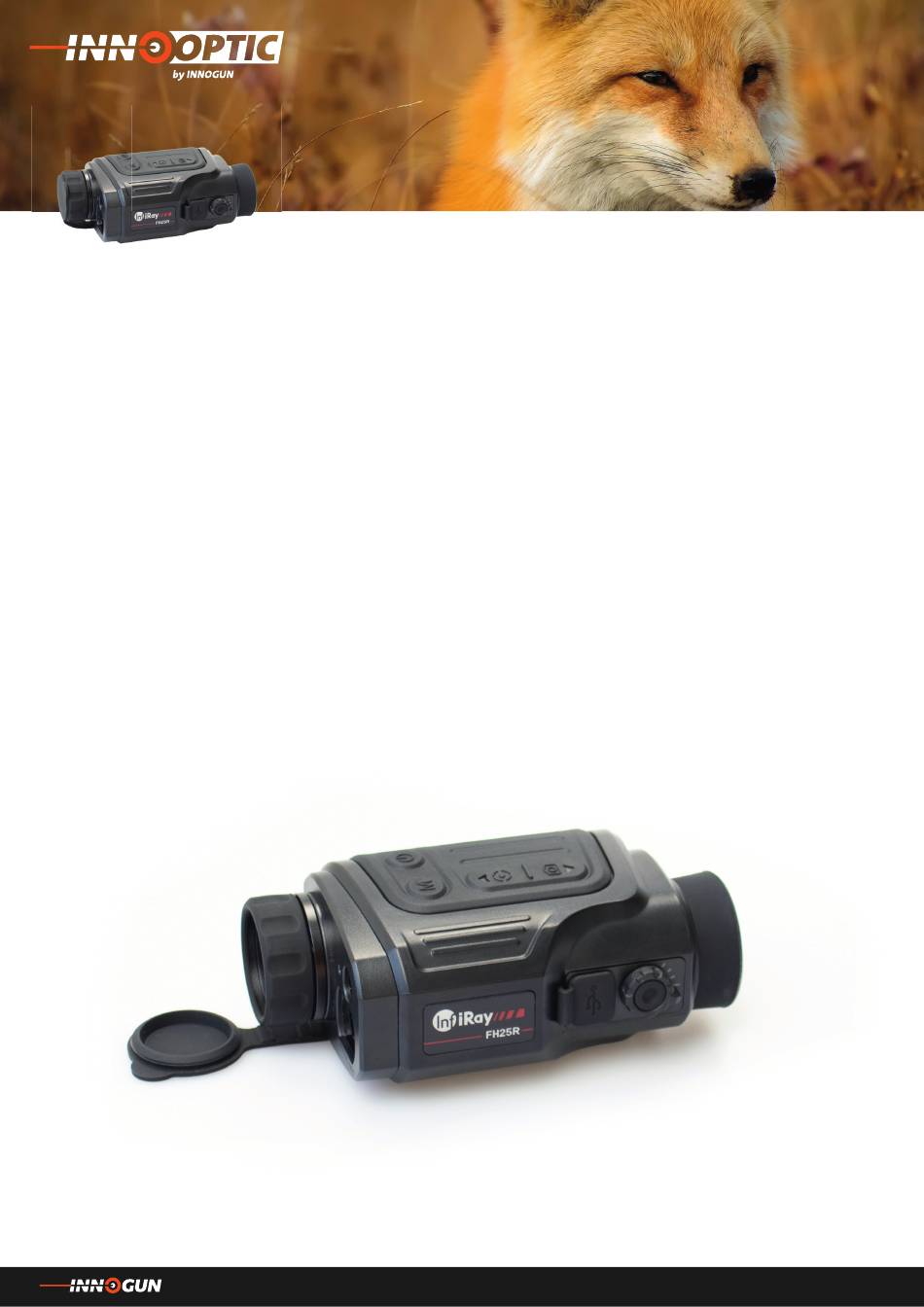

- Seite 1 BETRIEBSANLEITUNG INFIRAY FINDER SERIES FH25R | FL25R Wir übernehmen keine Garantie für die Richtigkeit sämtlicher Angaben Innogun GmbH & Co. KG | Neumühle 8 | 97727 Fuchsstadt | info@innogun.de | www.innogun.de...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Beschreibung ........................... Komponenten und Steuerung ....................LED-Anzeige ..........................Menü / Statusanzeige ......................Bedienungsknöpfe ........................Einschalten ..........................Ausschalten ..........................Standby-Modus ........................... Status Anzeige ..........................Kalibration ........................... Foto aufnehmen .......................... Video aufnehmen ........................Laser ............................Funktion der Laseranzeige ......................Laser Distanzmesser-Funktion ....................Kurzmenü... -
Seite 3: Beschreibung
BESCHREIBUNG Die Produkte der Finder-Serie sind leicht und einfach zu tragen. Sie sind besonders geeignet für die Einhandbedienung. Die Kameras können jederzeit und überall in eine Tasche gesteckt werden. Das kompakte Design macht den Finder zur besten Wahl für Untersuchungen im freien Gelände. Innogun GmbH &... -
Seite 4: Komponenten Und Steuerung
KOMPONENTEN UND STEUERUNG N° Bezeichnung Beschreibung der Funktion Objektivdeckel Schutz des Objektivs und Verwendung zur externen Korrektur Mit dieser Einstellung wird die Brennweite des Linse Fokus Ring Objektivs so eingestellt, dass das Bild bei der jeweiligen Distanz am deutlichsten wird Laserindikator N/A (nicht verfügbar in der DACH-Region Version) Distanzmesser... -
Seite 5: Led-Anzeige
LED-ANZEIGE, DIE DEN AKTUELLEN STATUS DES GERÄTS ANZEIGT LED-Status Betrieb Modus Normal Einschalten/Geladen Blinkend Standby Normal Laden Blinkend Weniger als 10 % Akkustand ACHTUNG! Die Linse des Geräts darf nicht auf irgendwelche Quellen intensiver Energie, wie z. B. laseremittierende Geräte oder die Sonne gerichtet werden. -
Seite 6: Menü/Statusanzeige
MENÜ/STATUSANZEIGE Icon Bezeichnung Bildmodus: W (Weiss Heiß) Bildmodus: B (Schwarz Heiß) Bildmodus: R (Rot Heiß) Bildmodus: C (Thermografi e Farbe) x 2 / Digital Zoom: 1x, 2x, 3x und 4x Helligkeit: Vier stufen Bildschärfe: Vier stufen NUC: Automatik Korrektur NUC: Manuelle Korrektur Zeit und Datum: Aktuelle Zeit und Datum �... -
Seite 7: Bedienungsknöpfe
BEDIENUNGSKNÖPFE Lange drücken Einschalten 1. Einschalten Schalten Sie die Kamera ein, in dem Sie den Power- knopf «P» (2) für 3 Sekunden drücken. Das Infrarot Bild wird eingeschaltet, der Startbildschirm erscheint. Sie befi nden sich jetzt in der “Home-Oberfl äche”. Lange drücken Ausschalten 2. -
Seite 8: Foto Aufnehmen
BEDIENUNGSKNÖPFE Kurz drücken Foto/Video 6. Foto aufnehmen: Speichern Sie ein Foto mit einem kurzen Druck auf die Taste Ab/Foto (10) in der Startansicht. Das Bild wird für 0,5 Sekunden eingefroren und ein Fotosymbol in der oberen rechten Ecke des Displays wird angezeigt. Die Bilddatei wird auf der eingebauten Speicherkarte gespeichert. -
Seite 9: Laser
LASER In der Dach-Region ist der eingebaute Laser nicht zu- lässig. Dieses Produkt enthält einen per Hersteller-Firm- ware deaktivierten Laser der Klasse 3R. Die Verwen- dung des Lasers im Außenbereich ist in der Schweiz nicht zulässig und verboten. Er wurde deshalb vom Hersteller in diesem Gerät deaktiviert. -
Seite 10: Kurzmenü
KURZMENÜ 1. Kurzmenü aufrufen: Drücken Sie kurz die Taste «M» (12), um das kleine Menü aufzurufen. Die Optionen im Menü sind wie folgt: - Palette (Kurzverbindung 1) - Digitale Zoom (Kurzverbindung 1) - Helligkeit (Kurzverbindung 2) - Bildscharf (Kurzverbindung 2) Kurzmenü... -
Seite 11: Einstellung Menü
EINSTELLUNG MENÜ Lange drücken Hauptmenü 1. Menü aufrufen: Drücken Sie lange die Taste «M» (12), um das Haupt Menü aufzurufen. Die Optionen im Menü sind wie folgt: - Bildscharf - Wi-Fi - Video Output - PIP (Bild in Bild) - Digitale Kompass - Bewegungssensor - Auto Display on/off... -
Seite 12: Wi-Fi
WI-FI Lange drücken Hauptmenü Bedienung: Halten Sie die Taste «M» (12), gedrückt, um das Menü aufzurufen. Wählen Sie die Option „Wi-Fi“. Ein kurzer Druck auf die Menütaste (12) schaltet das WLAN ein/aus. Das Wi-Fi-Symbol wird in der oberen linken Statusleiste angezeigt, wenn es eingeschaltet ist. -
Seite 13: Kalibration Modus
KALIBRATION MODUS Lange drücken Hauptmenü Bedienung: Auswahl des Kalibrierungsmodus. Es gibt zwei Kalibrierungsmodi: Automatisch und Manuell Drücken und halten Sie die Taste «M» (12), um das Menü aufzurufen. Wählen Sie die Option „Kalibriermodus“ . Drücken Sie kurz die Taste «M» (12), um A oder M zu wählen. -
Seite 14: Defekte Pixel Kalibrieren
DEFEKTE PIXEL KALIBRIEREN Lange drücken Hauptmenü Bei der Verwendung des Geräts können defekte (unter- brochene) Pixel auftreten auf dem Sensor auftreten, d. h. helle oder dunkle Punkte mit konstanter Helligkeit, die auf dem Bild sichtbar sind. Die Finder-Serie bietet die Möglichkeit die Möglichkeit, defekte Pixel auf dem Sensor zu entfernen, sowie die jede Löschung abzubre- chen. -
Seite 15: Zeiteinstellungen
ZEITEINSTELLUNGEN Lange drücken Hauptmenü Zurücksetzen des Systemdatums und der Uhrzeit: • Öff nen Sie das Untermenü durch Drücken der Taste «M» (12). • Wählen Sie die Option „Zeiteinstellungen“. • Rufen Sie mit einem kurzen Druck auf die Taste «M» (12) die Oberfl äche für die Zeiteinstellungen auf, die als Jahr. -
Seite 16: Erweitertes Menü
ERWEITERTES MENÜ FUNKTION BESCHREIBUNG: Icon Name Funktion Beschreibung Notes In diesem Modus wird der Bild- kontrast erhöht, was für bewölk- Wenn aktiv, wird sie in der Kanten Modus ON / OFF te, regnerische, neblige und Statusleiste angezeigt. andere raue Wetterbedingungen geeignet ist. -
Seite 17: Vorbeugende Wartung
VORBEUGENDE WARTUNG Batterie Die Finder-Serie wird mit einem wiederaufl adbaren Li- Ionen-Akku geliefert, mit dem die Wärmebildkamera bis Batterie zu 5 Stunden lang verwendet werden kann. Der Akku Icon Farbe Kapazität sollte vor der ersten Verwendung aufgeladen werden. Blau 30-100% Verbinden Sie das USB-Kabel mit dem Typ C-Anschluss (11) am Gerät;... -
Seite 18: Produktreinigung Und Wartung
thermocam.ch offizielle Website der emitec industrial thermocam.ch offizielle Website der emitec industrial 2. Produktreinigung & Wartung PRODUKTREINIGUNG & WARTUNG • Es ist verboten, den Produktkörper mit einem Reinigungsmittel zu reinigen, 2. Produktreinigung & Wartung - Es ist verboten, den Produktkörper mit einem Reini- das auf dem optischen Glas korrodiert gungsmittel zu reinigen, das auf dem optischen Glas korrodiert oder zerkratzt ist. -
Seite 19: Allgemeine Fehlersuche
ALLGEMEINE FEHLERSUCHE Fehler Beschreibung Mögliche Ursache Fehlerbehebung Die Brennweite des Objektivs stimmt Passen Sie die Brennweite des Ob- Verschwommenes Bild nicht überein; jektivs an, bis das Bild klar wird. Lange Zeit keine Bildkorrektur. Bildkorrektur durchführen Augenentlastung passt nicht zu- Stellen Sie den Augenabstand so Verschwommene Sicht sammen;... -
Seite 20: Technische Angaben
TECHNISCHE ANGABEN FH25R FL25R Sensor VOx ungekühlt VOx ungekühlt Aufl ösung 640 x 512 px 384 x 288 px Pixel Grösse 12 µm 12 µm Kleineste Temperatur ≤50mk 0.05°C ≤50mk 0.05°C Bildwiederholungsrate 50 Hz 50 Hz Objektiv 25 mm 25 mm Sichtfeld 17.5°×14.0°...
