- Seite 1 Website der emitec industrial InfiRay Xeye Finder Series Betriebsanleitung Version 1.2 24.02.2021 TP emitec messtechnik ag | birkenstrasse 47 | 6343 Rotkreuz | Tel +41 417486010 | Fax +41 417486011 | info@thermocam.ch www.thermocam.ch...
-
Seite 2: Inhaltsverzeichnis
thermocam.ch offizielle Website der emitec industrial Index Beschreibung ..............................3 Komponenten und Steuerung ........................4 Menü / Status bar Icons ..........................7 Bedienungsknöpfe ............................8 Einschalten: .............................. 8 Ausschalten: ............................. 8 Standby-Modus: ............................8 Status Anzeige ............................8 Kalibration ..............................8 Foto aufnehmen: ............................ -
Seite 3: Beschreibung

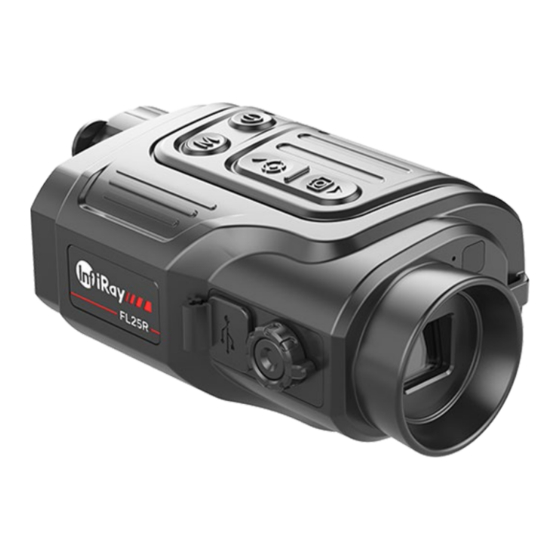

thermocam.ch offizielle Website der emitec industrial 1. Beschreibung Die Produkte der Finder-Serie sind leicht und einfach zu tragen. Sie sind besonders geeignet für die Einhandbedienung. Die Kameras können jederzeit und überall in eine Tasche gesteckt werden. Das kompakte Design macht den Finder zur besten Wahl für Untersuchungen im freien Gelände. -
Seite 4: Komponenten Und Steuerung
thermocam.ch offizielle Website der emitec industrial 2. Komponenten und Steuerung N° Bezeichnung Beschreibung der Funktion Objektivdeckel Schutz des Objektivs und Verwendung zur externen Korrektur Linse Fokus Ring Mit dieser Einstellung wird die Brennweite des Objektivs so eingestellt, dass das Bild bei der jeweiligen Distanz am deutlichsten wird Laserindikator N/A (nicht verfügbar in der DACH-Region Version) - Seite 5 thermocam.ch offizielle Website der emitec industrial LED-Anzeige, die den aktuellen Status des Geräts anzeigt 2.1. LED-Status Betrieb Modus Normal Einschalten/Geladen Blinkend Standby Normal Laden Blinkend Weniger als 10 % Akkustand emitec messtechnik ag | birkenstrasse 47 | 6343 Rotkreuz | Tel +41 417486010 | Fax +41 417486011 | info@thermocam.ch www.thermocam.ch...
- Seite 6 thermocam.ch offizielle Website der emitec industrial � ACHTUNG! � � Die Linse des Geräts darf nicht auf irgendwelche Quellen intensiver Energie, wie z. B. laseremittierende Geräte oder die Sonne gerichtet werden. Dies kann zu Schäden an den elektronischen Bauteilen im Gerät führen. Schäden, die durch Nichtbeachtung der Bedienungshinweise entstehen werden nicht von der Garantie abgedeckt.
-
Seite 7: Menü / Status Bar Icons
thermocam.ch offizielle Website der emitec industrial 3. Menü / Status bar Icons ICON Beschreibung Bildmodus: W (Weiss Heiss) Bildmodus: B (Schwarz Heiss) Bildmodus: R（Rot Heiss) Bildmodus: C（Thermografie Farbe） Digital Zoom: 1x, 2x, 3x und 4x Helligkeit: Vier stufen Bildschärfe: Vier stufen NUC: Automatik Korrektur NUC: Manuelle Korrektur Zeit und Datum: Aktuelle Zeit und Datum... -
Seite 8: Bedienungsknöpfe
thermocam.ch offizielle Website der emitec industrial 4. Bedienungsknöpfe 1. Einschalten Schalten Sie die Kamera ein, in dem Sie den Powerknopf «P» (2) für 3 Sekunden drücken. Das Infrarot Bild wird eingeschaltet, der Startbildschirm erscheint. Sie befinden sich jetzt in der “Home- Oberfläche”. -
Seite 9: Foto Aufnehmen
thermocam.ch offizielle Website der emitec industrial 6. Foto aufnehmen Speichern Sie ein Foto mit einem kurzen Druck auf die Taste Ab/Foto (10) in der Startansicht. Das Bild wird für 0,5 Sekunden eingefroren und ein Fotosymbol in der oberen rechten Ecke des Displays wird angezeigt. -
Seite 10: Laser
thermocam.ch offizielle Website der emitec industrial 8. Laser In der Dach-Region ist der eingebaute Laser nicht zulässig. Dieses Produkt enthält einen per Hersteller- Firmware deaktivierten Laser der Klasse 3R. Die Verwendung des Lasers im Aussenbereich ist in der Schweiz nicht zulässig und verboten. Er wurde deshalb vom Hersteller in diesem Gerät deaktiviert. -
Seite 11: Kurz Menu
thermocam.ch offizielle Website der emitec industrial 5. Kurz Menu 1. Kurz Menu aufrufen Drücken Sie kurz die Taste «M» (12), um das kleine Menü aufzurufen. Die Optionen im Menü sind wie folgt: Palette (Kurzverbindung 1) Digitale Zoom (Kurzverbindung 1) ... -
Seite 12: Einstellung Menu
thermocam.ch offizielle Website der emitec industrial 6. Einstellung Menu Menu anzurufen Drücken Sie lange die Taste «M» (12), um das Haupt Menü aufzurufen. Die Optionen im Menü sind wie folgt: Bildscharf Wi-Fi Video Output PIP (Bild in Bild) ... -
Seite 13: Wi-Fi
thermocam.ch offizielle Website der emitec industrial 3. Wi-Fi Bedienung : «M» (12), Halten Sie die Taste gedrückt, um das Menü aufzurufen. Wählen Sie die Option "Wi-Fi". Ein kurzer Druck auf die Menütaste (12) schaltet das WLAN ein/aus. Das Wi-Fi-Symbol wird in der oberen linken Statusleiste angezeigt, wenn... -
Seite 14: Kalibration Modus
thermocam.ch offizielle Website der emitec industrial 5. Kalibration Modus Bedienung : Auswahl des Kalibrierungsmodus. � Es gibt zwei Kalibrierungsmodi: Automatisch und Manuell Drücken und halten Sie die Taste «M» (12), um das Menü aufzurufen. Wählen Sie die Option "Kalibriermodus" «M» (12), um A Drücken Sie kurz die Taste oder M zu wählen. -
Seite 15: Defekte Pixel Kalibrieren
thermocam.ch offizielle Website der emitec industrial 6. Defekte Pixel kalibrieren Bei der Verwendung des Geräts können defekte (unterbrochene) Pixel auftreten auf dem Sensor auftreten, d. h. helle oder dunkle Punkte mit konstanter Helligkeit, die auf dem Bild sichtbar sind. Die Finder- Serie bietet die Möglichkeit die Möglichkeit, defekte Pixel auf dem Sensor zu entfernen, sowie die jede Löschung abzubrechen. -
Seite 16: Mit Den Tasten Auf (11) /Ab
thermocam.ch offizielle Website der emitec industrial Defekte Pixel kalibrieren • Das Symbol und der Text werden von weiß auf blau geändert, wenn die X oder Y Richtung aktiviert ist. • Mit den Tasten Auf (11) /Ab (10) können Sie den Cursor so verschieben, dass seine Mitte mit dem defekten Pixel übereinstimmt. -
Seite 17: Zeiteinstellungen
thermocam.ch offizielle Website der emitec industrial 7. Zeiteinstellungen Zurücksetzen des Systemdatums und der Uhrzeit: • Öffnen Sie das Untermenü durch Drücken Taste «M» (12). • Wählen Sie die Option 'Zeiteinstellungen'. • Rufen Sie mit einem kurzen Druck auf die die Oberfläche für die Taste «M»... -
Seite 18: Erweitertes Menü Funktion Beschreibung
thermocam.ch offizielle Website der emitec industrial 10. Erweitertes Menü Funktion Beschreibung: ICON Name Funktion Beschreibung Notes In diesem Modus wird Bildkontrast erhöht, für Wenn aktiv, wird bewölkte, dieser Modus in Kanten Modus ON / OFF regnerische, neblige Statusleiste andere raue angezeigt Wetterbedingungen geeignet ist... -
Seite 19: Vorbeugende Wartung
thermocam.ch offizielle Website der emitec industrial 8. Vorbeugende Wartung 1. Batterie Finder-Serie wird einem wiederaufladbaren Li-Ionen-Akku geliefert, Batterie mit dem die Wärmebildkamera bis zu 5 Icon Farbe Kapazität Stunden lang verwendet werden kann. Der Akku sollte vor der ersten Verwendung Blau 30-100% aufgeladen werden. -
Seite 20: Produktreinigung & Wartung
thermocam.ch offizielle Website der emitec industrial 2. Produktreinigung & Wartung • Es ist verboten, den Produktkörper mit einem Reinigungsmittel zu reinigen, das auf dem optischen Glas korrodiert oder zerkratzt ist. Benutzen Sie lauwarmes Wasser und ein Brillenputztuch. • Der Kamerakörper kann einem weichen... -
Seite 21: Allgemeine Fehlersuche
thermocam.ch offizielle Website der emitec industrial 9. Allgemeine Fehlersuche Finder Series Allgemeine Fehlersuche Fehler Beschrieb Mögliche Ursache Fehlerbehebung Verschwommenes Die Brennweite des Objektivs Passen Sie die Brennweite des stimmt nicht überein; Objektivs an, bis das Bild klar Bild Lange Zeit keine Bildkorrektur wird Bildkorrektur durchführen Verschwommene... -
Seite 22: Finder Series Technische Angaben
thermocam.ch offizielle Website der emitec industrial Finder Series Technische Angaben 1. Sensor & Optik Eigenschaften FH25R FL25R Sensor VOx ungekühlt VOx ungekühlt Auflösung 640 x 512 384 x 288 Pixel Grösse 12um Kleineste Temperatur ≤50mk 0.05°C Bildwiederholungsrate 50Hz Objektiv 25 mm Sichtfeld 17.5°×14.0°... -
Seite 23: Kontakte
thermocam.ch offizielle Website der emitec industrial Kontakte Verkauf & Service CH: Service Stelle EU: TB Service Emitec Messtechnik Thomas Buchholz +41 41 748 60 10 Gewerbeparkstr. 2 info@thermocam.ch www.thermocam.ch 03099 Kolkwitz service@t-buchholz.de www.thermocam.ch emitec messtechnik ag | birkenstrasse 47 | 6343 Rotkreuz | Tel +41 417486010 | Fax +41 417486011 | info@thermocam.ch www.thermocam.ch...
