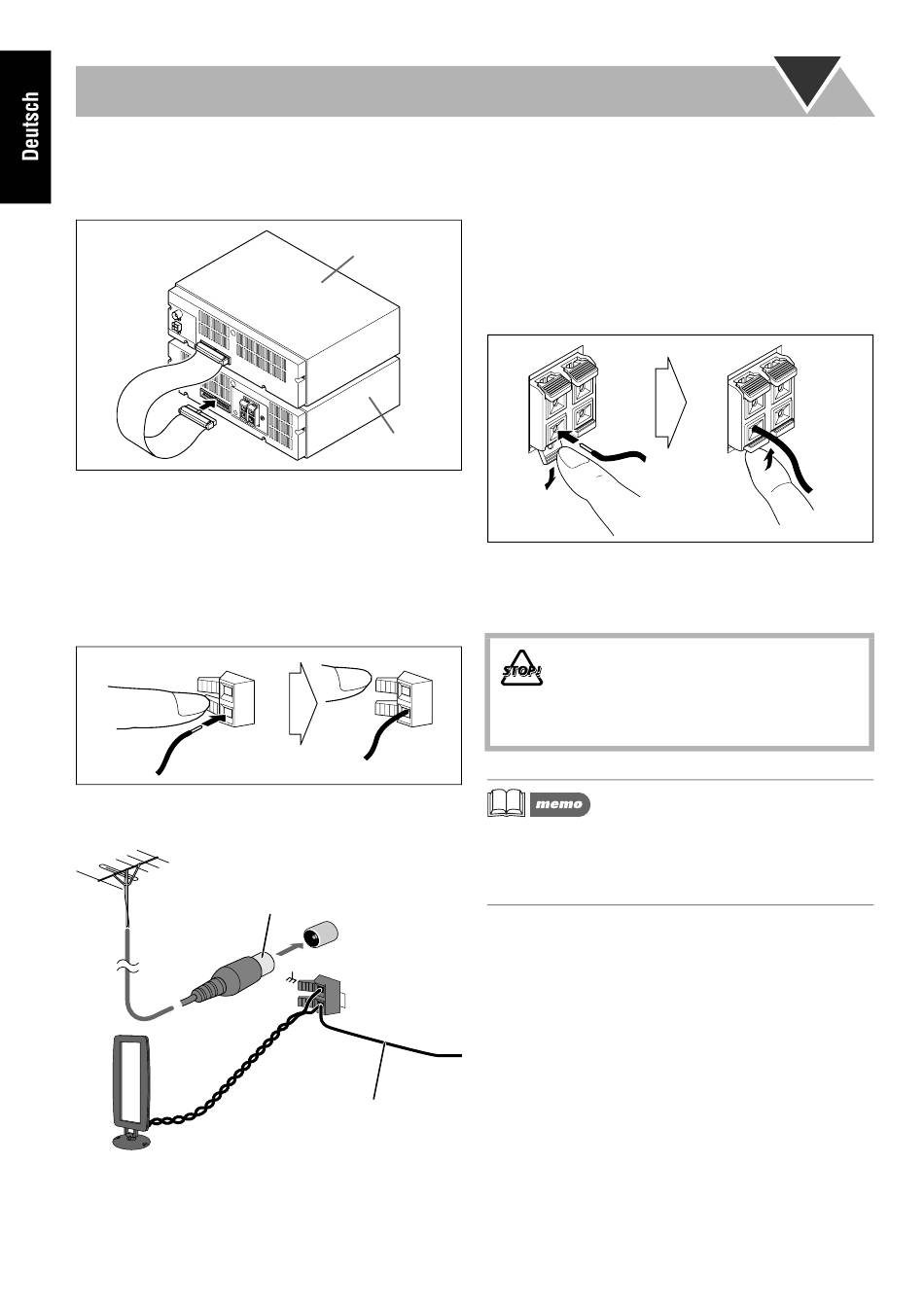

Zum Anschließen des Steuerkabels
Das Steuerkabel ist ab Werk an der Player-/Tunereinheit
angeschlossen. Schließen Sie es an die Verstärkereinheit an.
• Wenn der Verstärker und die Player-/Tunereinheit nicht
mit dem Steuerkabel verbunden sind, können Sie die
Anlage nicht bedienen.
• Sie können die Player-/Tunereinheit an der Seite der
Verstärkereinheit aufstellen.
Zum Anschließen der MW-Rahmenantenne
Achten Sie darauf, den Draht richtig anzuschließen.
1. Halten
2. Einsetzen
Für besseren UKW/MW-Empfang
UKW-Außenantenne (nicht mitgeliefert)
Trennen Sie die mitgelieferte UKW-Antenne ab, und
schließen Sie eine UKW-Außenantenne mit einem
75 Ω-Draht mit Koaxstecker (IEC oder DIN45325)
an.
Ummantelter Draht (nicht
mitgeliefert)
Horizontal ausstrecken.
MW-Rahmenantenne
Angeschlossen lassen.
5
Player-/Tunereinheit
Verstärkereinheit
3. Freigeben
F M
C O A
X L
7 5 Ω
A M
E X T
A M
L O O
P
A N T
E N N
A
• Stellen Sie sicher, dass die Antennenleiter nicht andere
Klemmen, Verbindungskabel oder Netzkabel berühren.
Halten Sie außerdem die Antenne von Metallteilen der
Anlage, Verbindungskabeln und dem Netzkabel fern.
Dadurch kann schlechter Empfang verursacht werden.
Zum Anschließen der Lautsprecherkabel
Stellen Sie sicher, dass beide Lautsprecher richtig und fest
angeschlossen sind.
2. Einsetzen
1. Entriegeln
Beim Anschließen der Lautsprecherkabel achten Sie auf
richtige Polung der Lautsprecherklemmen: Das schwarze
Kabel an (–), das rote Kabel an (+).
• NICHT mehr als einen Lautsprecher an jeder
Klemme anschließen.
• NICHT zulassen, dass der Leiter der
Lautsprecherkabel metallische Teile der
Anlage berührt.
• Wenn der MW-Rahmenantennendraht oder die
Lautsprecherkabel mit Vinyl isoliert sind, isolieren Sie die
Spitze des Antennendrahts oder Lautsprecherkabels durch
Drehen des Vinyls ab.
3. Verriegeln
