Bosch Rexroth MKD Serie Projektierung Seite 72

9-10
MKD071
Wellenende
Motorbauform
Abtriebswelle
Optionen

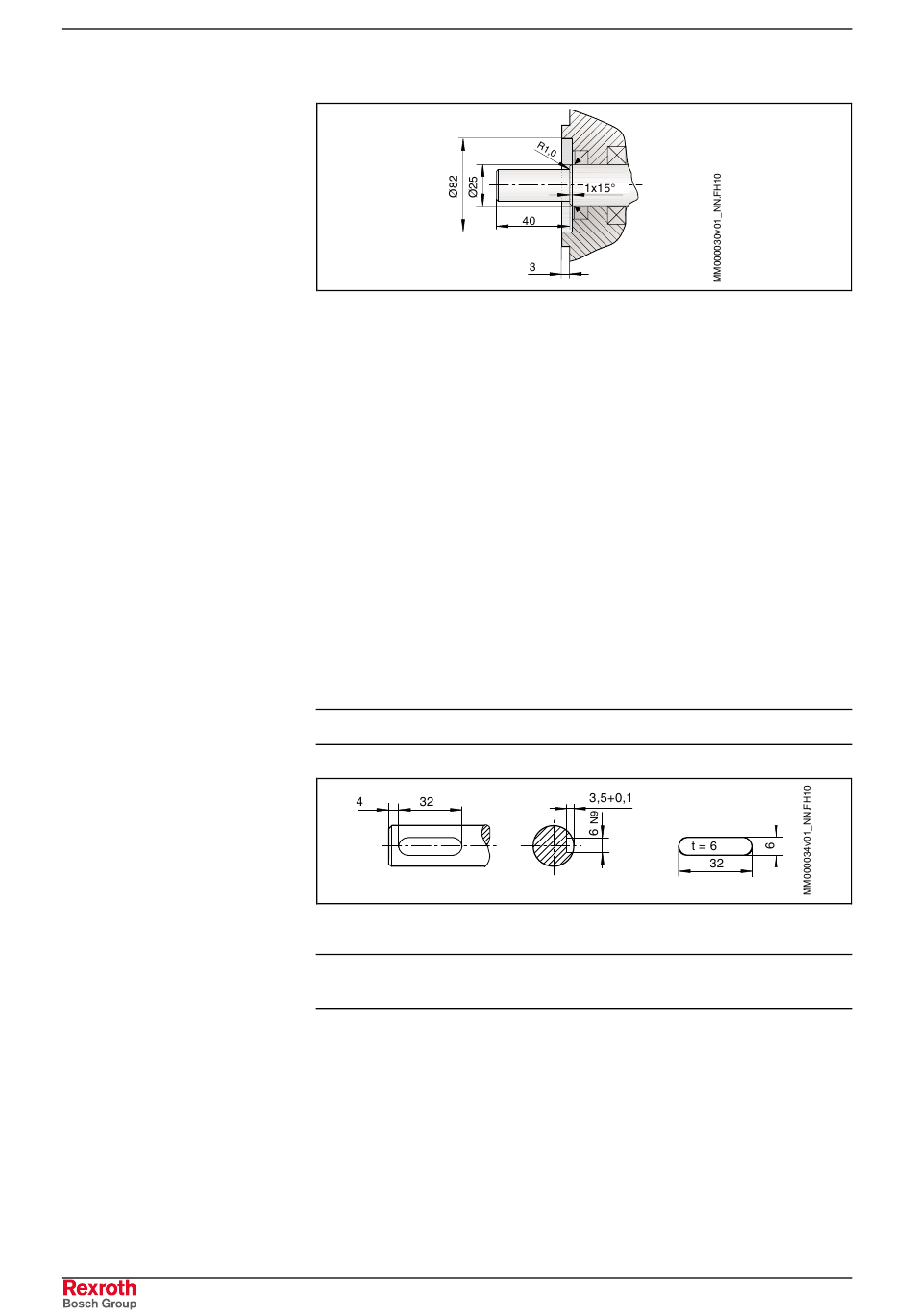

Abb. 9-10: Wellenende MKD071
• Wellenende nach DIN 748 Teil 3, Ausg. 07.75, IEC 60072 (1971)
zylindrisch.
• Zentrierbohrung DS M6 nach DIN 332 Teil 2, Ausg. 05.83 max.
Anzugsmoment für Schraube 5,0 Nm.
• Schwingstärkestufe N nach DIN VDE 0530 Teil 14, Ausg. 02.93
• Motorbauform B5 nach EN 60034-7 / 1993 für alle Einbaulagen.
• Flansch nach DIN 42948, Ausg. 11.65
Flansch
• Lagegenauigkeit bzgl. Rundlauf, Planlauf und Koaxialität zur Welle
nach DIN 42955 Toleranzklasse N, Ausg. 12.81.
• Glatte Welle (Vorzugstype)
- oder -
• Welle mit Passfedernut nach DIN 6885 Blatt 1, Ausg. 08.68.
Hinweis: Achtung! Mit ganzer Passfeder gewuchtet!
Abb. 9-11: Abtriebswelle mit Passfedernut MKD071
Hinweis: Zugehörige Passfeder: DIN 6885-A 6x6x32, gehört nicht zum
Lieferumfang des Motors.
Optionen siehe Typenschlüssel / Bestellbezeichnung.
Rexroth MKD ATEX
DOK-MOTOR*-MKD*EXGIIK3-PR02-DE-P
