Montagesystembauteile - Montagevarianten - Novotegra Side-Fix Montageanleitung

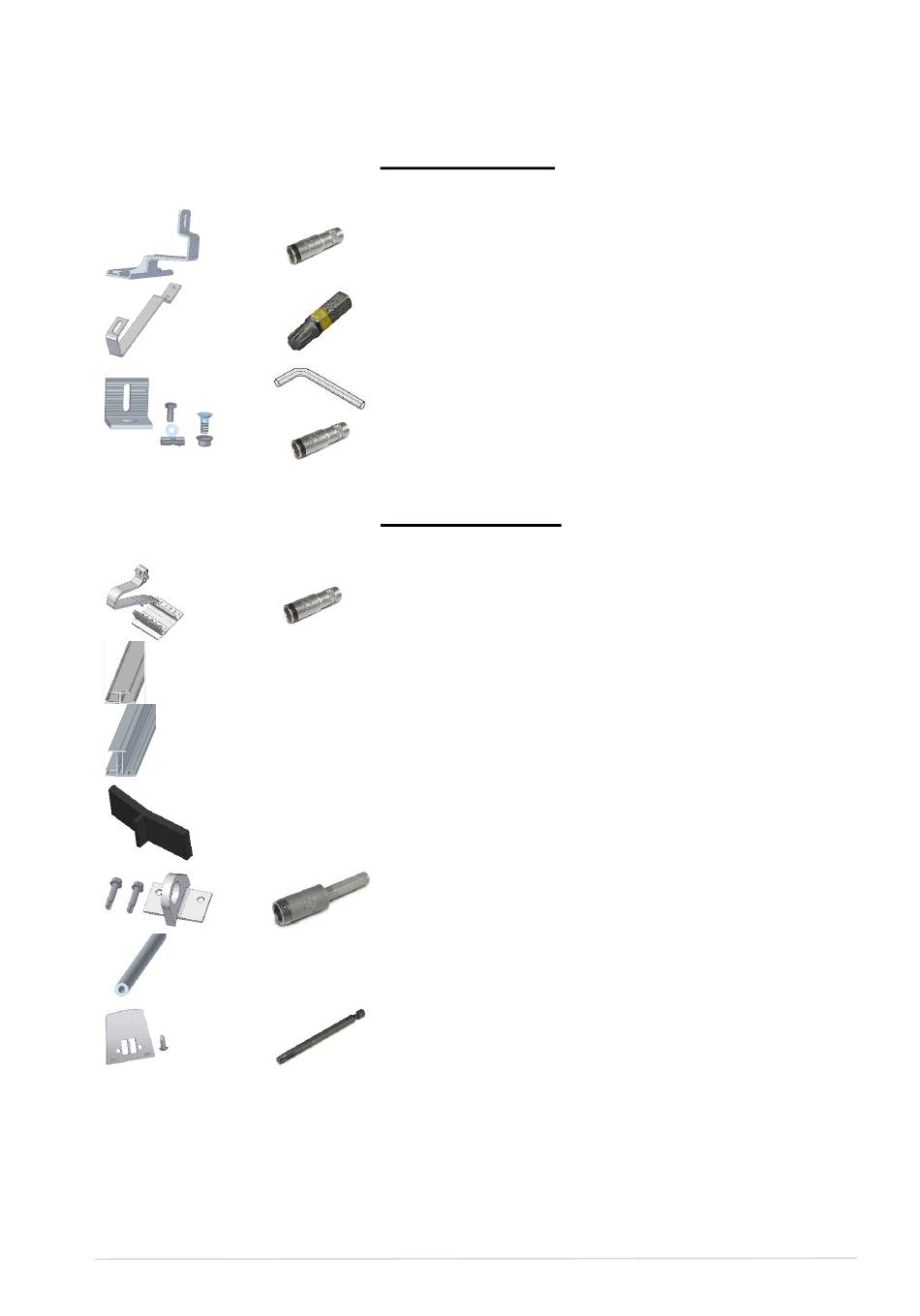

4.2 Montagesystembauteile – Montagevarianten
Abbildung Werkzeug
Abbildung Werkzeug
** Erforderliche Bauteile je nach Aufbau der Unterkonstruktion (z. B. Kreuzschienenverband) oder
Modulanordnung (z. B. Modulquermontage).
Änderungen vorbehalten. Abbildungen sind beispielhaft und können vom Original abweichen.
V4.0 – Februar 2021/TP,
Copyright novotegra GmbH
Klemmsystem
Bauteil**
Dachhaken ZD 544
Material: Aluminium-Guss
Werkzeug: Nuss SW 13
Biberschwanz-Dachhaken Edelstahl
Material: Edelstahl und Stahlverz.
Werkzeug: AW30-Antrieb
L-Adapter-Set N-Schiene an C-Form
Dachhaken
Material: Aluminium und Edelstahl
Werkzeug: Innen-Sechskant SW 6,
Nuss SW 13, Nuss SW 15
Einlegesystem
Bauteil**
Dachhaken ZD 30 N35 vertikal
Material: Aluminium
Werkzeug: Nuss SW 13
Stützschiene ES
Material: Aluminium
Einlegeschiene Plus
Material: Aluminium
EPDM-T-Stück ES
Material: EPDM
Halterungs-Set Schneestopp ES
Material: Aluminium und Edelstahl
Werkzeug: Nuss SW 8
Schneestopp ES 20 x 5 Alu-Rohr
Material: Aluminium
Randanschlag-Set ES Plus
Material: Aluminium und Edelstahl
Werkzeug: Bit-Torx TX 30
Produktgruppe
Dachbefestigung
Dachbefestigung
Optionalartikel
Produktgruppe
Dachbefestigung
Profil-Schiene
Profil-Schiene
Modulbefestigung
Optionalartikel
Profil-Schiene
Schienenabdeckung
