5 Montage der Unterkonstruktion

Vor der Montage muss das Modulfeld auf dem Dach eingemessen und die Position der Befestigungsmittel
(z. B. Dachhaken, Stockschrauben, Falzklemmen etc.) unter Berücksichtigung der statischen Berechnung
festgelegt werden.
Nachfolgend werden die einzelnen Montageschritte für die Modulhochkantmontage im Einlegesystem und
Klemmsystem erläutert. Die verschiedenen Montagevarianten (MV) befinden sich am Ende der jeweiligen
Montagelösung.

5.1 Dachhakenmontage Klemmsystem

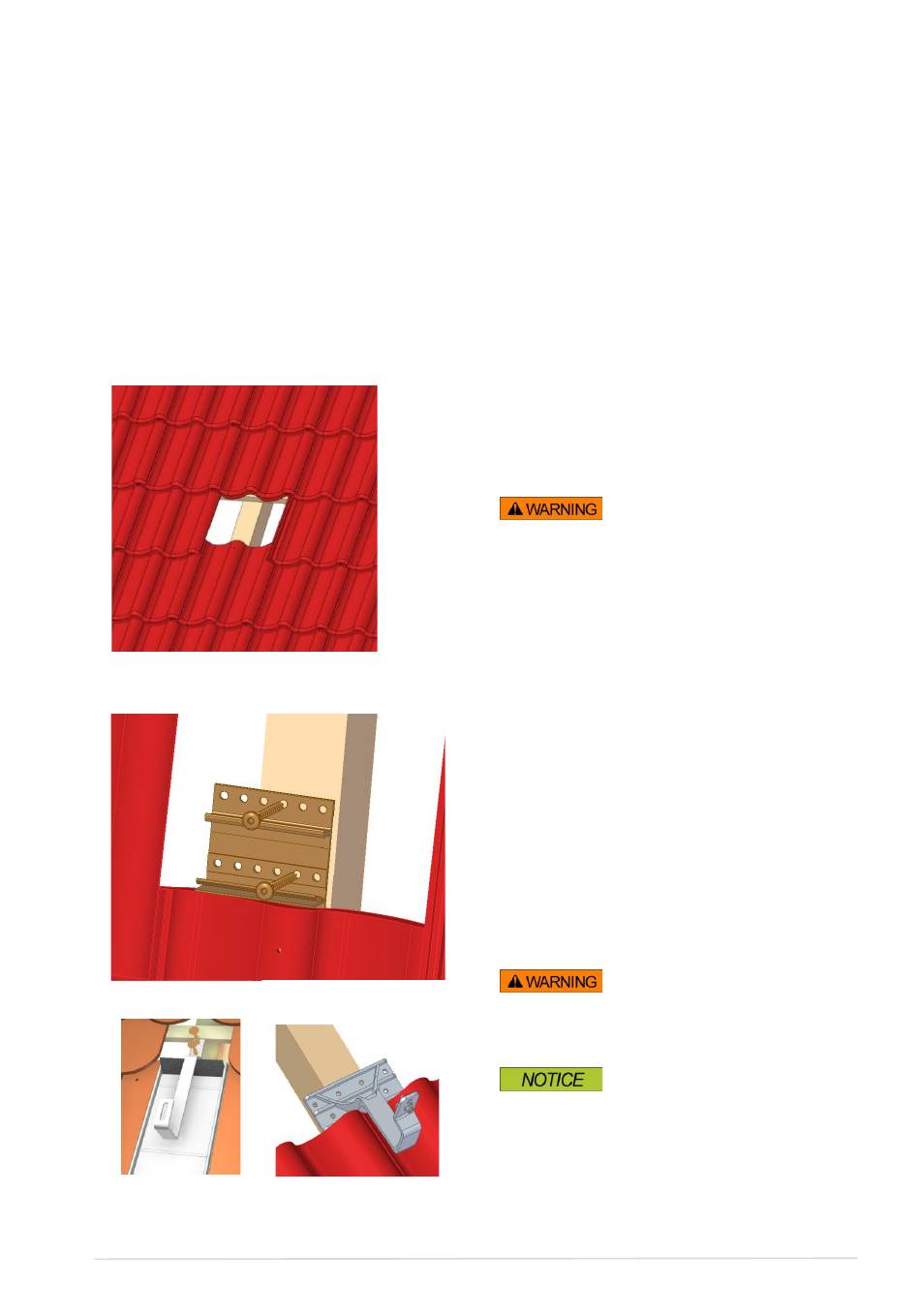

Sparren freilegen
Grundprofil positionieren und fixieren
Variante Biber-
schwanzziegel
Änderungen vorbehalten. Abbildungen sind beispielhaft und können vom Original abweichen.
V4.0 – Februar 2021/TP,
Copyright novotegra GmbH
Variante Dachhaken
544
Freilegen der Sparren durch Ausbau der Ziegel.
Für das Ausführen der Arbeiten muss ein Gerüst
nach den einschlägigen Vorgaben aufgebaut sein.
Befestigung des Grundprofils am Sparren mit
Holzschrauben. Die Schraubenlänge richtet sich
nach dem Dachaufbau und wird von der
Auslegungssoftware ermittelt. Die Holzschrauben
sind mit dem größtmöglichen Schraubenabstand
untereinander unter Einhaltung der Randabstände
zum Sparren ohne Vorbohren einzudrehen.
Falls die Konterlattung bei der Auslegung in der
Auslegungssoftware nicht berücksichtigt wurde, so
ist das Grundprofil des Dachhakens beidseits der
Konterlatte mindestens auf die Sparrenbreite zu
unterfüttern.
Für Biberschwanzeindeckungen Anweisungen in
Montagevarianten Klemmsystem (MV 2) befolgen.
Randabstände:
Schraube d = 6 mm → R = 18 mm
Schraube d = 8 mm → R = 24 mm
Die im System verwendeten Holzschrauben sind
bauaufsichtlich zugelassen. Bei Verwendung
eigener oder nicht gleichwertiger Holzschrauben
erlischt die Systemstatik.
