Schienenmontage Einlegesystem - Novotegra Side-Fix Montageanleitung

Dachhaken befestigen

5.6 Schienenmontage Einlegesystem

Schiene montieren
Schienen verbinden
2
Änderungen vorbehalten. Abbildungen sind beispielhaft und können vom Original abweichen.
V4.0 – Februar 2021/TP,
Copyright novotegra GmbH

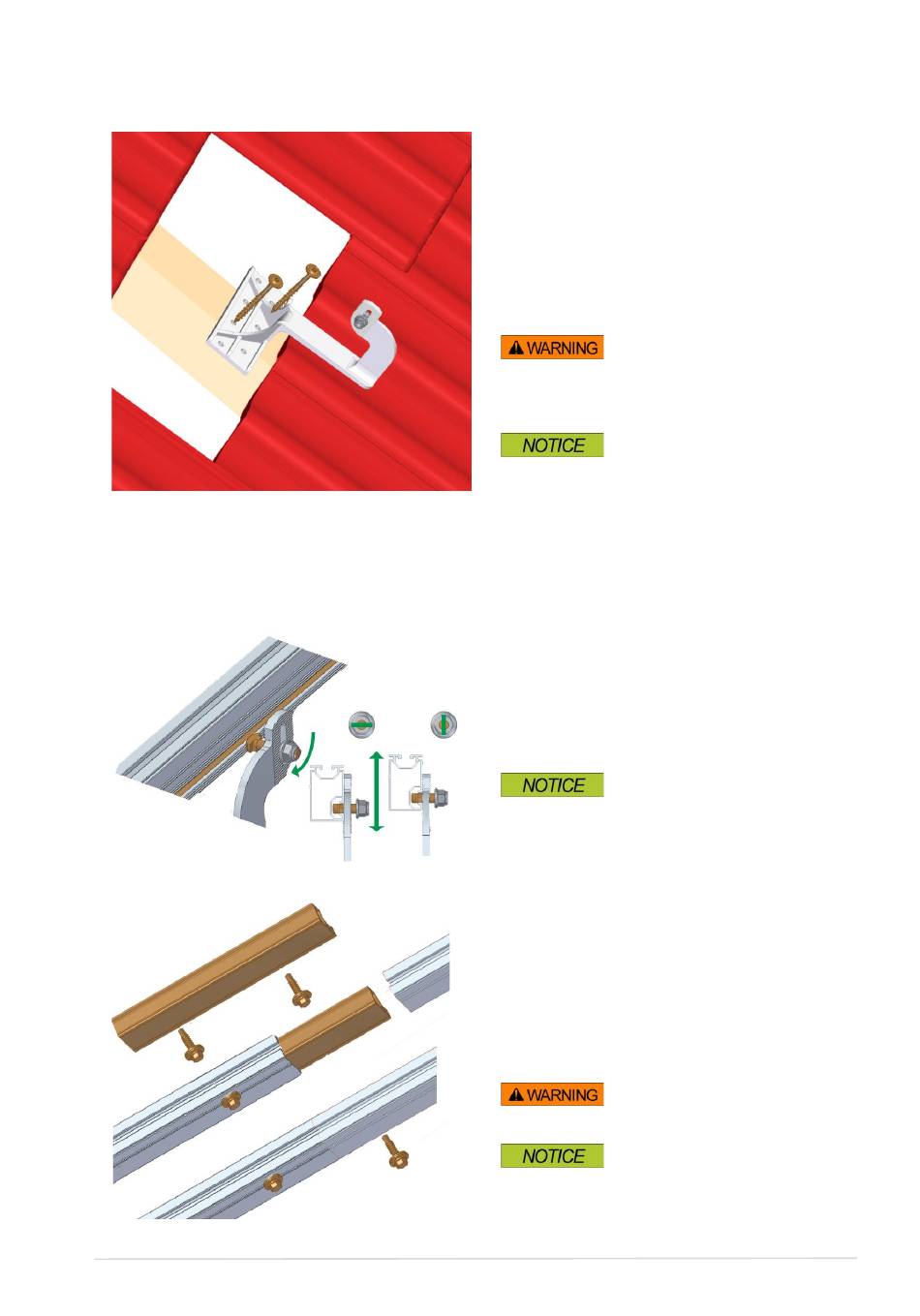

Befestigung der Dachhaken am Sparren mit
Holzschrauben. Die Schraubenlänge richtet sich
nach dem Dachaufbau und wird von der
Auslegungssoftware ermittelt. Die Holzschrauben
sind mit dem größtmöglichen Schraubenabstand
untereinander unter Einhaltung der Randabstände
zum Sparren ohne Vorbohren einzudrehen. Falls
die Konterlattung bei der Auslegung in der
Auslegungssoftware nicht berücksichtigt wurde, so
ist das Grundprofil des Dachhakens beidseits der
Konterlatte mindestens auf die Sparrenbreite zu
unterfüttern.
Randabstände:
Schraube d = 6 mm → R = 18 mm
Schraube d = 8 mm → R = 24 mm
Die im System verwendeten Holzschrauben sind
bauaufsichtlich zugelassen. Bei Verwendung
eigener oder nicht gleichwertiger Holzschrauben
erlischt die Systemstatik.
N-Schiene im Bereich des Langloches an den
Dachhaken anlegen (1), Schraubenkopf um 90°
drehen bis Nutenschraube in der Nut verankert ist
(2), Schiene ausrichten (3), so dass Unebenheiten
1 2
des Daches ausgeglichen werden und Riffelungen
ineinandergreifen, anschließend anziehen. Der
Anschluss des Dachhakens kann auch am
Schienenverbinder im Stoßbereich erfolgen.
Anzugsdrehmoment Mutter Nutenschraube 25 Nm,
Schiene über den Befestigungsflansch des
3
Dachhakens herausstehen lassen.
Verbinder (1) zur Hälfte in eine der zu
verbindenden Schienen einschieben (2) und dort
mit einer Bohrschraube (ca. 20mm Randabstand)
in der seitlichen Bohrrille fixieren. Anschließend die
andere Schiene vollständig auf den Verbinder
schieben, so dass beide Schienenenden
1 zusammenstoßen (3) und ebenfalls mit einer
Bohrschraube fixieren (ca. 20mm Randabstand).
Maximale Schienenlänge ohne Unterbrechung 13
m, danach Dehnfuge einbauen.
Beim Absägen sind die
Unfallverhütungsvorschriften (UVV) einzuhalten.
3
Gleiche Verfahrensweise beim Verbinden von zwei
C-N-Schienen mit entsprechendem Verbinder.
