Montagevarianten Einlegesystem - Novotegra Side-Fix Montageanleitung

Modulmontage Einlegesystem
2
3
Montage Randanschlag ES

5.8 Montagevarianten Einlegesystem

MV 1 Hohe Schneelasten
MV 1.1 Montage Einlegeschiene Plus
lichte
Weite
Sprungmaß
Änderungen vorbehalten. Abbildungen sind beispielhaft und können vom Original abweichen.
V4.0 – Februar 2021/TP,
Copyright novotegra GmbH
1
4
Abdeckkappe für
N-Schiene

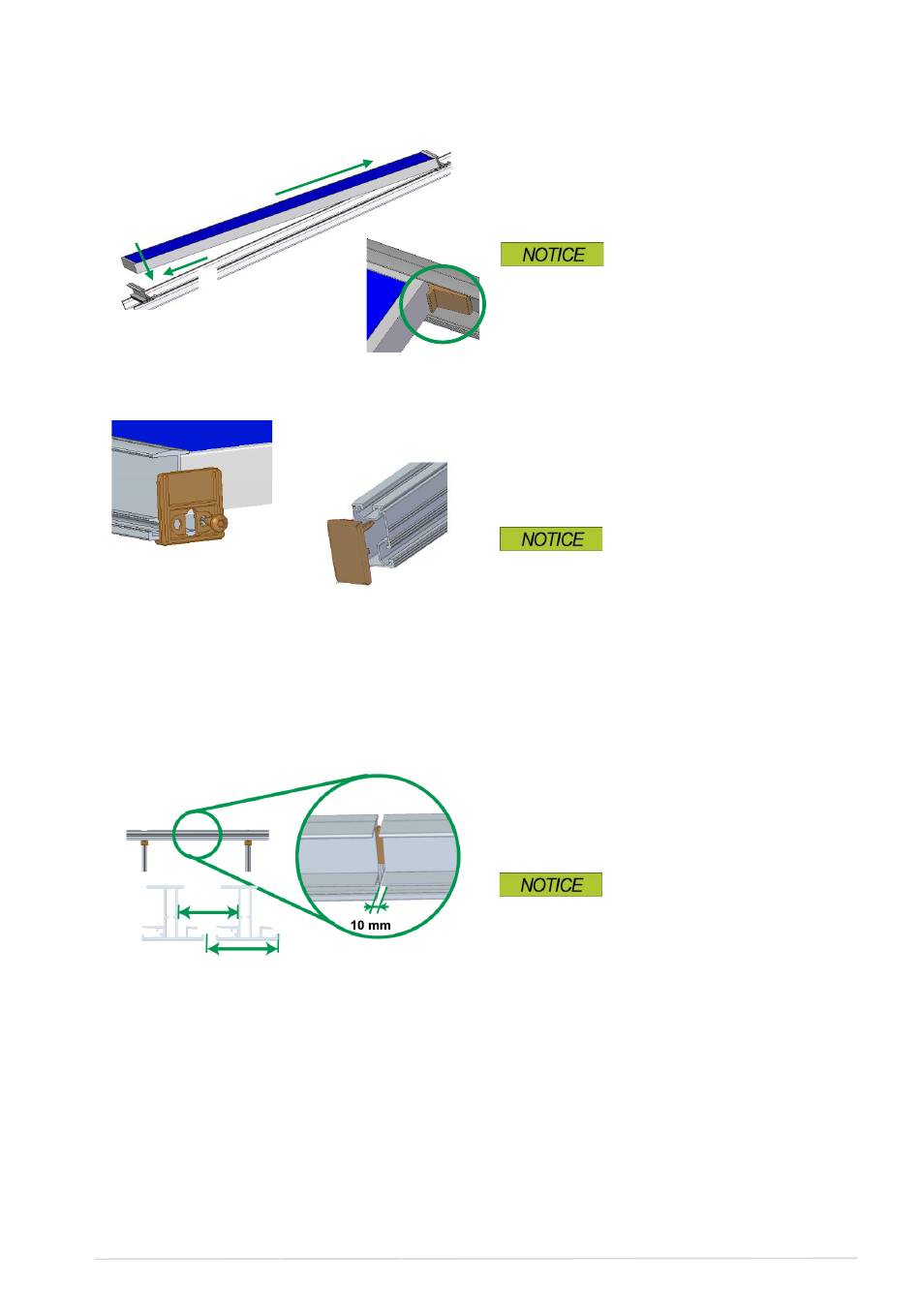

Modul auf die obere Einlegeschiene aufsetzen und
nach oben schieben (1). Danach das Modul auf die
untere Einlegeschiene absetzen (2) und nach
unten gegen die Einlegeschiene ziehen (3).
Folgemodule nach demselben Prinzip montieren,
der Spalt zwischen den Modulen muss mind. 3 mm
betragen.
Einbau EPDM-T-Stück zwischen den Modulen (4)
bei Modulneigung < 10° oder als Diebstahlschutz
Randanschlag am Ende einer Modulreihe an jeder
Einlegeschiene mit einer Blechschraube im
Schraubkanal montieren.
Für die Einlegeschiene Plus passenden
Randanschlag verwenden. (MV 1.4)
Verschließen der oberen und unteren Enden der N-
Schienen mit Abdeckkappen
Die Öffnung des Randanschlags muss die
Entwässerungsrinne der Einlegeschiene freigeben.
Einlegeschiene Plus auf N-Schienen mit
Kreuzschienenverbinder-Set N ES wie
Einlegeschiene befestigen. Verbinder
Einlegeschiene Plus bis Anschlag einführen und
zweite Schiene mit Abstand von 10 mm über den
Schienenverbinder schieben.
Schienen Sprungmaß = Modullänge L + 22 mm
lichte Weite Schienen = Modullänge L + 10 mm
