5.7 Modulmontage Einlegesystem
Montage Kreuzschienenverbinder ES
4
Position Kreuzschienenverbinder ES
2
3
1
Montage Schienenverbinder Einlegeschienen
fest
Spalt
10 mm
spielfrei
Änderungen vorbehalten. Abbildungen sind beispielhaft und können vom Original abweichen.
V4.0 – Februar 2021/TP,
Copyright novotegra GmbH
1
3
4
2
2
2
3
3
1
1
1/2
1/2

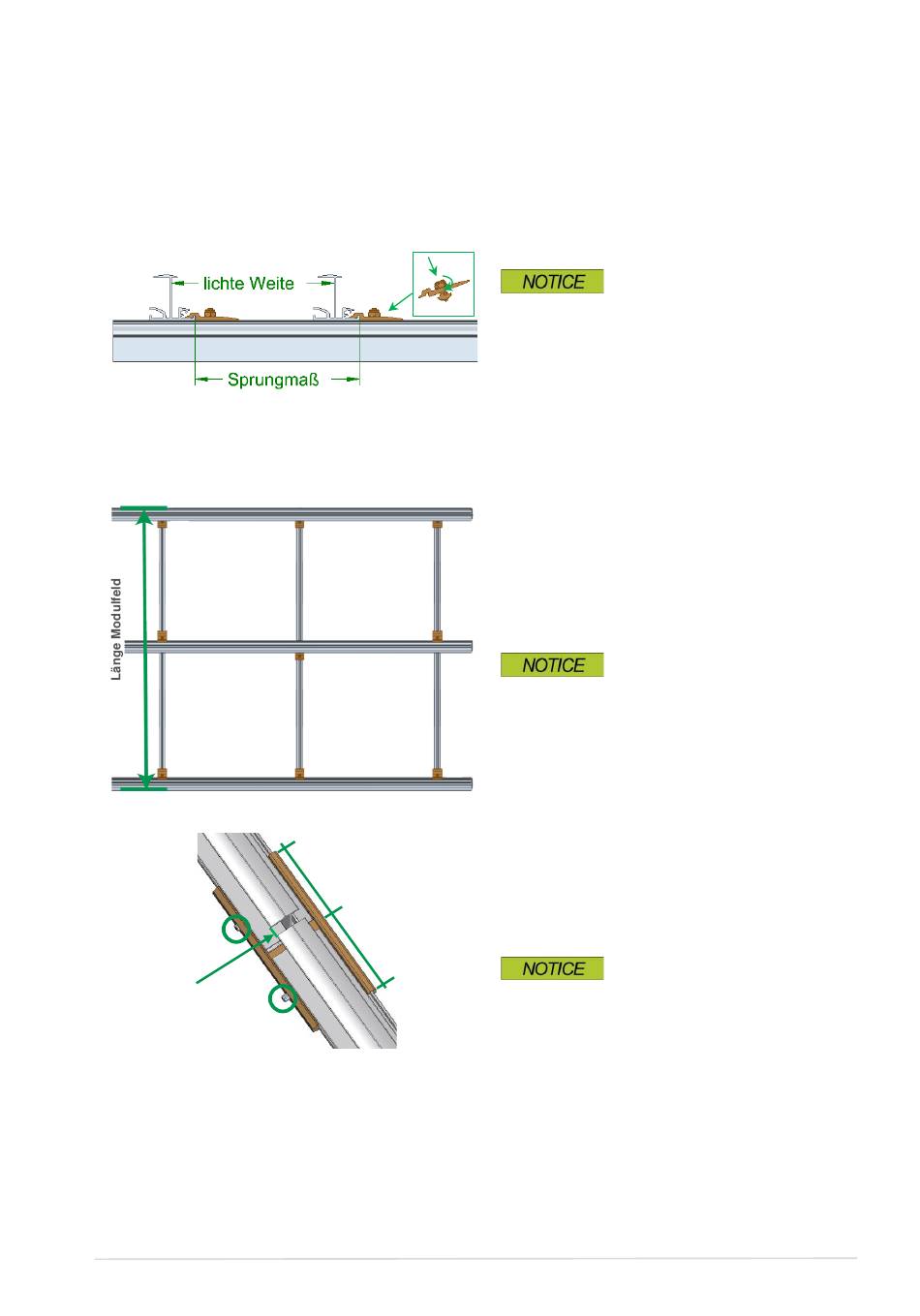

Kreuzschienenverbinder-Set N ES von oben in die
Schienennut einführen (1). Mutter um 90°
verdrehen (2) und Bauteil gegen die
Einlegeschiene schieben (3), so dass der
Kreuzschienenverbinder sich mit dem Halteflansch
verriegelt (4).
Anzugsdrehmoment Halteklammer M8 25 Nm
Schienen Sprungmaß = Modullänge L + 12 mm
lichte Weite Schienen = Modullänge L + 10 mm
Bei Modulquermontage ist anstelle der Modullänge
die Modulbreite zu verwenden.
Rahmenlose Module:
Schienen Sprungmaß = Modullänge L + 22 mm
lichte Weite Schienen = Modullänge L + 20 mm
Bei der obersten und untersten Einlegeschiene des
Modulfeldes wird das Kreuzschienenverbinder-Set
N ES jeweils auf der Innenseite montiert (1,2), in
den mittleren Einlegeschienen sind
Kreuzschienenverbinder abwechselnd oben und
unten am Halteflansch anzubringen (3).
Länge Modulfeld =
Schienen Sprungmaß x Anzahl Modulfeld
+ Breite Einlegeschiene
Schienenverbinder über montierte Schiene mittig
schieben und ersten Gewindestift fest anziehen.
Anzuschließende Schiene in den Verbinder ein-
schieben - Spalt zwischen den Schienen 10 mm -
zweiten Gewindestift spielfrei anziehen. Für die
Montage der Einlegeschiene Plus ist MV 1 zu
beachten.
Verbinder nicht am Kragarm und über Fallschiene
montieren.
Spielfreier Gewindestift zur Längenausdehnung.
17
