MV 3 Modulabrutschsicherung
Hochkant mit Kastenrahmen
Mutter M6
MV 4 Montage Kontaktblech
Änderungen vorbehalten. Abbildungen sind beispielhaft und können vom Original abweichen.
V4.0 – Februar 2021/TP,
Copyright novotegra GmbH

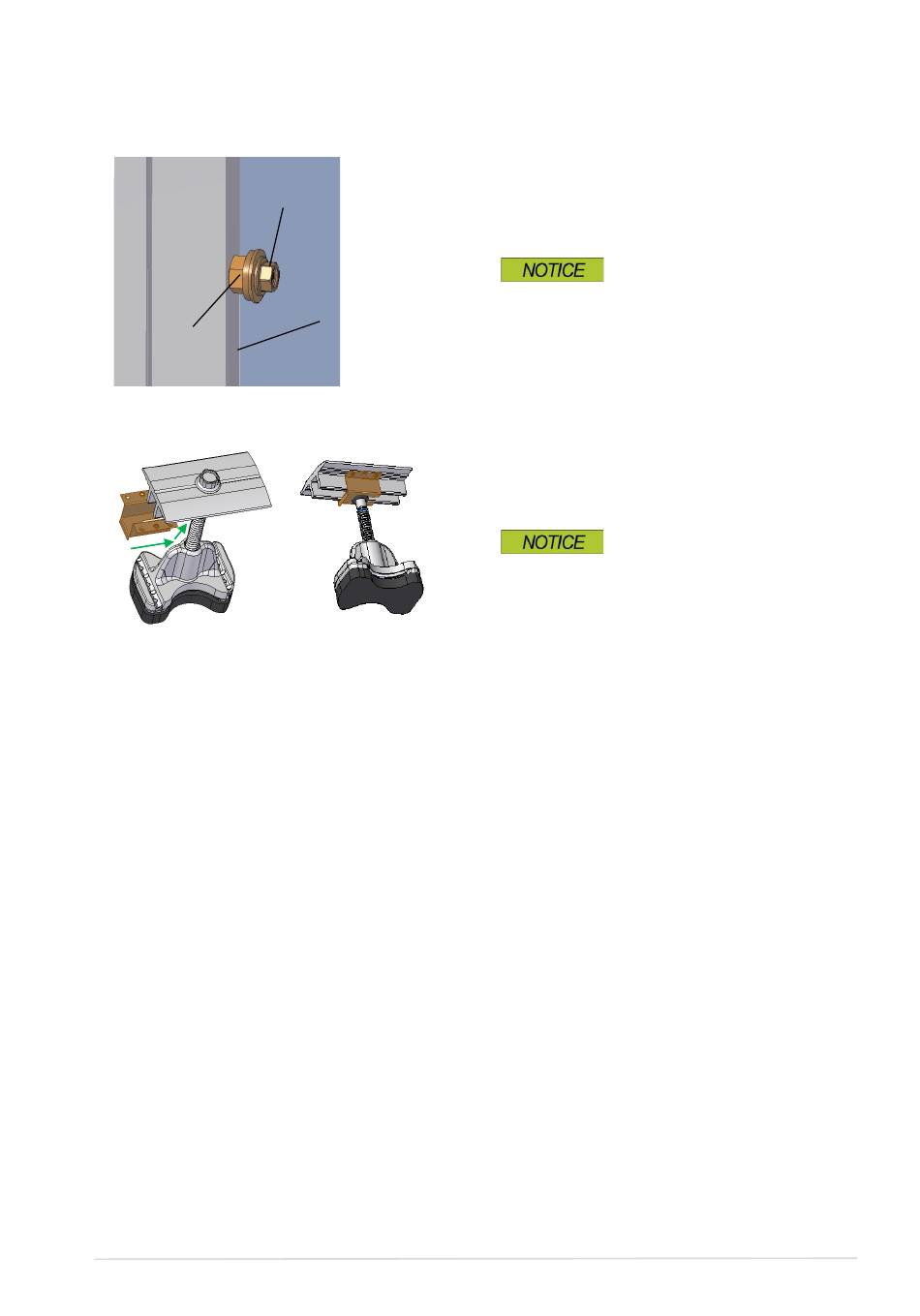

Dünnblechschraube
Rückseite
Modulrahmen
Mutter über die Schraube schieben und
Dünnblechschraube ohne Vorbohren in den
Modulrahmen eindrehen.
Die Dünnblechschraube darf nicht überdreht
werden.
Kontaktblech an der Schiebelasche über die
senkrechten Stege der Mittelklemmen bis zur
Schraube aufschieben.
Die Montage der Mittelklemme mit aufgestecktem
Kontaktblech erfolgt wie zuvor unter Kapitel 5.3
beschrieben.
14
