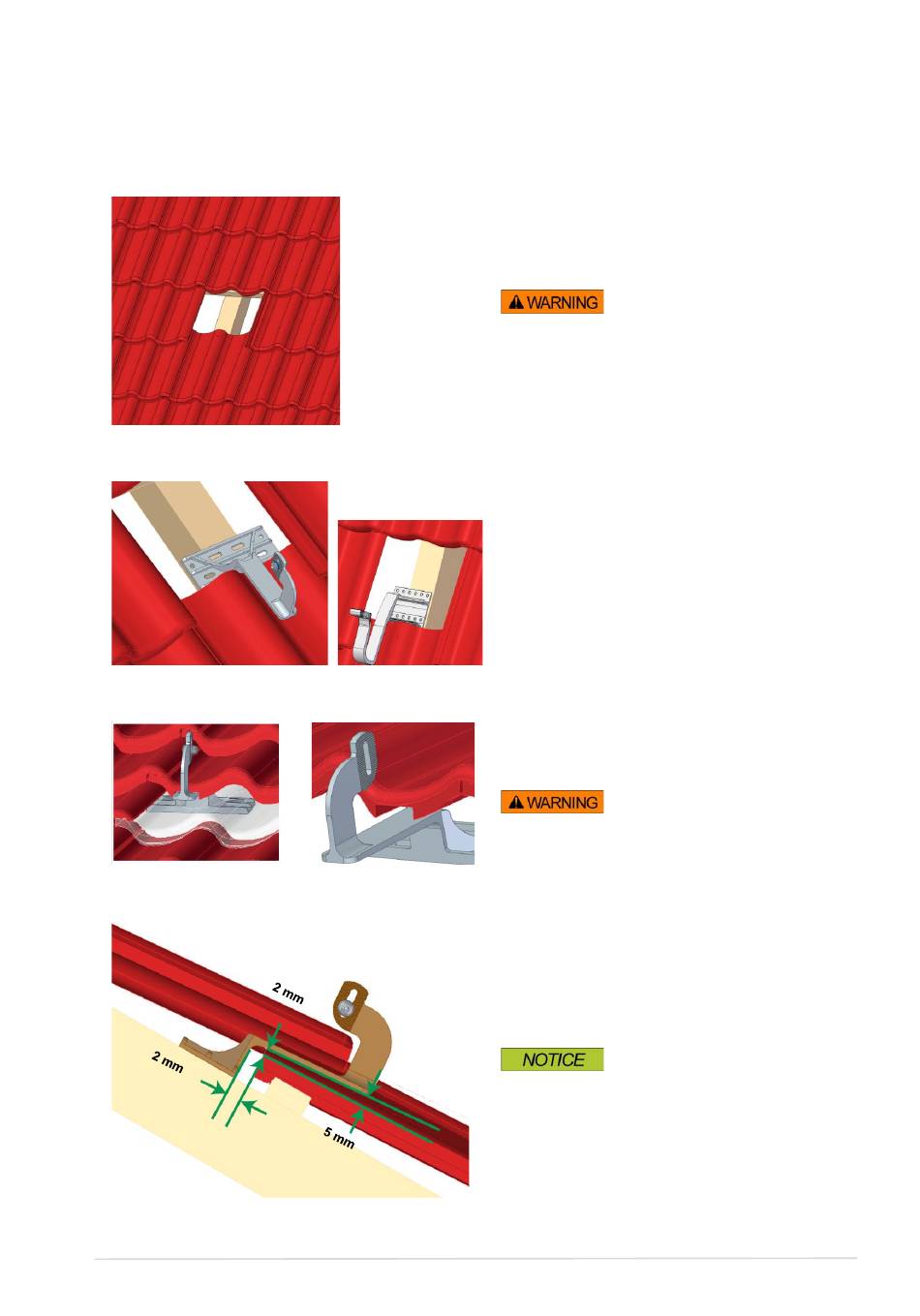

5.5 Dachhakenmontage Einlegesystem

Sparren freilegen
Dachhaken positionieren
Ziegel aussparen
Spalt einhalten
Änderungen vorbehalten. Abbildungen sind beispielhaft und können vom Original abweichen.
V4.0 – Februar 2021/TP,
Copyright novotegra GmbH
Freilegen der Sparren durch Ausbau der Ziegel.
Für das Ausführen der Arbeiten muss ein Gerüst
nach den einschlägigen Vorgaben aufgebaut sein.
Variante
Dachhaken einlegen, sodass der Bügel im
Dachhaken ZD 30
Wellental des Dachziegels liegt.
N35
Deckziegel und ggf. unteren Ziegel an der
Austrittsstelle der Dachhaken markieren. Falls
Abstand zum Ziegel nicht eingehalten werden
kann, entweder zusätzliche Unterlegplatten
(Optionalartikel) oder Dachhaken ZD 30 N35 bzw.
Dachhaken ZD 633 verwenden. Für
Biberschwanzeindeckungen ist nach MV 2
(Montagevariante – Klemmsystem) vorzugehen.
Falzziegel / Betondachstein
Im Austrittsbereich der Dachhaken mit Winkel-
schleifer vorsichtig aussparen.
Unfallverhütungsvorschriften (UVV) beachten,
Sachschäden vermeiden!
Die Mindestabstände zwischen unterem Ziegel und
Tragbügel müssen eingehalten werden. Passen
Sie den Dachhaken mittig auf den Sparren ein.
Bei Nichtbeachtung des Abstandsmaßes kann
unter Belastung der untere Ziegel beschädigt
werden.
