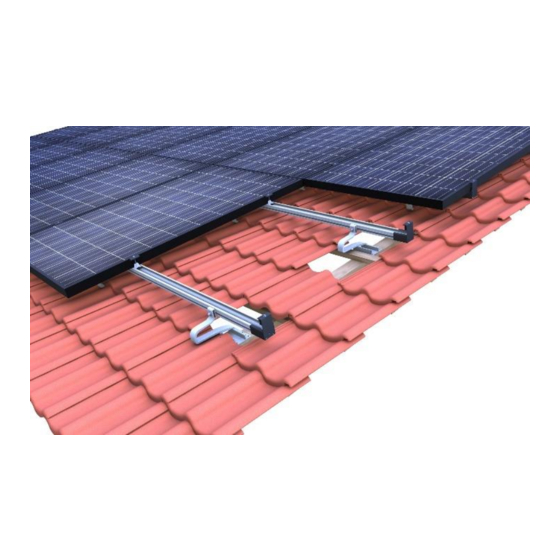

novotegra side-fix Montageanleitung
Verwandte Anleitungen für novotegra side-fix
Inhaltszusammenfassung für novotegra side-fix

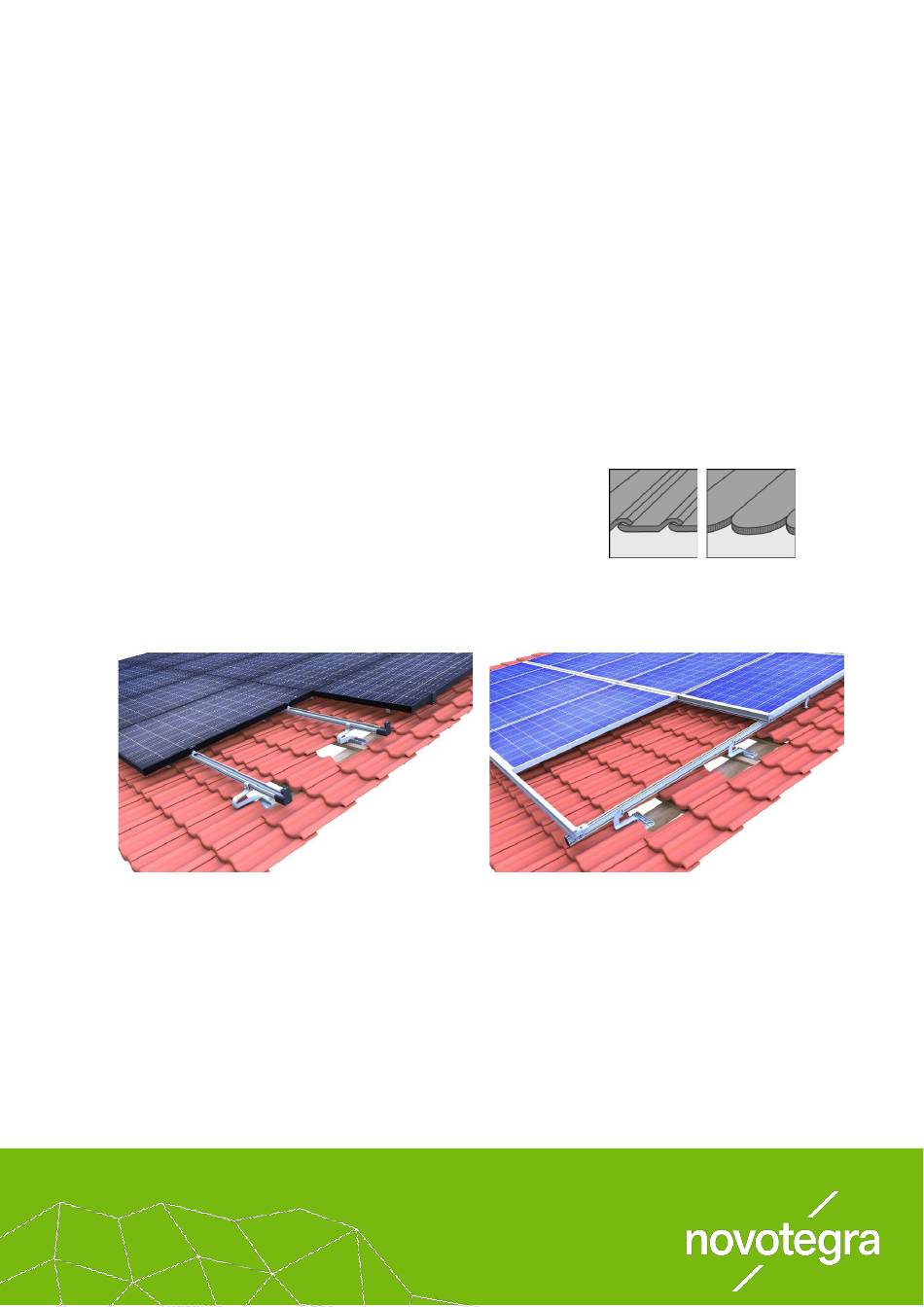

- Seite 1 Montageanleitung Ziegeldach side-fix Änderungen vorbehalten. Abbildungen sind beispielhaft und können vom Original abweichen. V4.0 – Februar 2021/TP, Copyright novotegra GmbH...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS 1 Hinweise ....................... 1 2 Wartung Montagesystem ..................4 3 novotegra für Ziegeldach ................... 4 4 Systembauteile, Werkzeuge und Arbeitsgeräte ..........5 4.1 Erforderliches zur Montage ................5 4.2 Montagesystembauteile – Montagevarianten ..........7 4.3 Montagesystembauteile – optional..............8 5 Montage der Unterkonstruktion ................. -
Seite 3: Hinweise
Allgemeine Hinweise Die Ware ist nach Erhalt anhand des beiliegenden Lieferscheins auf Vollständigkeit zu überprüfen. novotegra GmbH übernimmt keine Kosten und Gewähr für eventuelle Nachlieferungen per Express, wenn erst bei der Montage bemerkt wird, dass Material fehlt. Da unsere Montagesysteme ständig weiterentwickelt werden, können sich Montageabläufe bzw. Bauteile ändern. - Seite 4 Bauphysikalische Gesichtspunkte bzgl. Dämmungsdurchdringungen (z. B. Tauwasserausfall) sind durch den Anwender zu berücksichtigen. Montagehinweise Die Bauteile des Montagesystems novotegra dienen ausschließlich zur Befestigung von PV-Modulen. In Abhängigkeit von der Dachart des Gebäudes sind die dafür bestimmten Montagesystemkomponenten einzusetzen. Voraussetzung für die bestimmungsgemäße Verwendung des Montagesystems novotegra ist die zwingende Einhaltung der Vorgaben dieser Anleitung hinsichtlich Sicherheitshinweisen und Montage.
- Seite 5 Planit statisch berechnet werden. Ausgenommen Fassadenanlagen, die Berechnung dafür erfolgt durch die novotegra GmbH. Die statische Berechnung ermittelt ausschließlich die Tragfähigkeit des Montagesystems novotegra und berücksichtigt auch die Befestigung am Gebäude (Sparren, Pfetten, Trapezblech etc.). Die Lastweiterleitung innerhalb des Gebäudes ist nicht berücksichtigt (bauseitige Statik).
-
Seite 6: Wartung Montagesystem
Die Wartungsarbeiten sind durch eine Fachfirma, die Erfahrung mit elektrischen Anlagen und Arbeiten mit Montagesystemen vorweisen kann, auszuführen. 3 novotegra für Ziegeldach Der Inhalt dieser Montageanleitung beschreibt den Aufbau der Unterkonstruktion auf Dächern mit Tonziegeln, Betondachsteinen oder Biberschwanzeindeckung. Bei dem jeweils zu verwendenden Montagesystem beträgt die maximal zulässige Modulbreite 1,34m. -
Seite 7: Systembauteile, Werkzeuge Und Arbeitsgeräte
Material: Aluminium, Aluguss und Modulbefestigung Edelstahl Werkzeug: Nuss SW 8 Modulabrutschsicherungs-Set Absicherung Material: Edelstahl Randanschlag-Set ES Material: Aluminium und Edelstahl Absicherung Werkzeug: Bit-Torx TX 30 Änderungen vorbehalten. Abbildungen sind beispielhaft und können vom Original abweichen. V4.0 – Februar 2021/TP, Copyright novotegra GmbH... - Seite 8 50 Nm Drehmomentschlüssel Nuss SW 8 Klemmenmontage bis mind. 12 Nm Kappsäge Schienenzuschnitt Winkelschleifer Ziegelbearbeitung Demontage Bügel Ausbauwerkzeug ZD 30 N35 Änderungen vorbehalten. Abbildungen sind beispielhaft und können vom Original abweichen. V4.0 – Februar 2021/TP, Copyright novotegra GmbH...
-
Seite 9: Montagesystembauteile - Montagevarianten
Material: Aluminium und Edelstahl Schienenabdeckung Werkzeug: Bit-Torx TX 30 ** Erforderliche Bauteile je nach Aufbau der Unterkonstruktion (z. B. Kreuzschienenverband) oder Modulanordnung (z. B. Modulquermontage). Änderungen vorbehalten. Abbildungen sind beispielhaft und können vom Original abweichen. V4.0 – Februar 2021/TP, Copyright novotegra GmbH... -
Seite 10: Montagesystembauteile - Optional
Kabel-Clip d = 10 mm Kabelsicherung Zubehör und Kontaktblech Mittelklemme Optionalartikel *** Optional erhältliche Montagesystembauteile z. B. für die optische Aufwertung der Anlage, Kabelverlegung oder Montagesystemerdung. Änderungen vorbehalten. Abbildungen sind beispielhaft und können vom Original abweichen. V4.0 – Februar 2021/TP, Copyright novotegra GmbH... -
Seite 11: Montage Der Unterkonstruktion
Schraube d = 8 mm → R = 24 mm Die im System verwendeten Holzschrauben sind bauaufsichtlich zugelassen. Bei Verwendung eigener oder nicht gleichwertiger Holzschrauben erlischt die Systemstatik. Änderungen vorbehalten. Abbildungen sind beispielhaft und können vom Original abweichen. V4.0 – Februar 2021/TP, Copyright novotegra GmbH... - Seite 12 Deckziegel und ggf. unteren Ziegel an der Austrittsstelle der Dachhaken markieren. Falzziegel / Betondachstein im Austrittsbereich der Dachhaken mit Winkelschleifer vorsichtig aussparen. Unfallverhütungsvorschriften (UVV) beachten, Sachschäden vermeiden! Änderungen vorbehalten. Abbildungen sind beispielhaft und können vom Original abweichen. V4.0 – Februar 2021/TP, Copyright novotegra GmbH...
-
Seite 13: Schienenmontage Klemmsystem
Schienenenden zusammenstoßen (3) und ebenfalls mit einer Bohrschraube fixieren. Maximale Schienenlänge ohne Unterbrechung 13 m, danach Dehnfuge einbauen. Beim Absägen sind die Unfallverhütungsvorschriften (UVV) einzuhalten. Änderungen vorbehalten. Abbildungen sind beispielhaft und können vom Original abweichen. V4.0 – Februar 2021/TP, Copyright novotegra GmbH... -
Seite 14: Modulmontage Klemmsystem
13 mm Endklemmenmontage bündig mit dem Schienenende möglich. Module ganz an die Schienenmutter der Mittelklemmen anschieben. Anzugsmoment Mittelklemmen 10 Nm Anzugsmoment Endklemmen 8 Nm Änderungen vorbehalten. Abbildungen sind beispielhaft und können vom Original abweichen. V4.0 – Februar 2021/TP, Copyright novotegra GmbH... -
Seite 15: Montagevarianten Klemmsystem
Schienenende muss immer seitlich über den Befestigungsflansch des Dachhakens überstehen Modulbefestigung erfolgt wie in Modulmontage Klemmsystem bzw. Modulmontage Einlegesystem beschrieben. Anzugsdrehmoment Sechskantschraube 20 Nm Änderungen vorbehalten. Abbildungen sind beispielhaft und können vom Original abweichen. V4.0 – Februar 2021/TP, Copyright novotegra GmbH... - Seite 16 Kontaktblech an der Schiebelasche über die senkrechten Stege der Mittelklemmen bis zur Schraube aufschieben. Die Montage der Mittelklemme mit aufgestecktem Kontaktblech erfolgt wie zuvor unter Kapitel 5.3 beschrieben. Änderungen vorbehalten. Abbildungen sind beispielhaft und können vom Original abweichen. V4.0 – Februar 2021/TP, Copyright novotegra GmbH...
-
Seite 17: Dachhakenmontage Einlegesystem
Tragbügel müssen eingehalten werden. Passen Sie den Dachhaken mittig auf den Sparren ein. Bei Nichtbeachtung des Abstandsmaßes kann unter Belastung der untere Ziegel beschädigt werden. Änderungen vorbehalten. Abbildungen sind beispielhaft und können vom Original abweichen. V4.0 – Februar 2021/TP, Copyright novotegra GmbH... -
Seite 18: Schienenmontage Einlegesystem
Maximale Schienenlänge ohne Unterbrechung 13 m, danach Dehnfuge einbauen. Beim Absägen sind die Unfallverhütungsvorschriften (UVV) einzuhalten. Gleiche Verfahrensweise beim Verbinden von zwei C-N-Schienen mit entsprechendem Verbinder. Änderungen vorbehalten. Abbildungen sind beispielhaft und können vom Original abweichen. V4.0 – Februar 2021/TP, Copyright novotegra GmbH... -
Seite 19: Modulmontage Einlegesystem
Montage der Einlegeschiene Plus ist MV 1 zu beachten. fest Spalt Verbinder nicht am Kragarm und über Fallschiene 10 mm spielfrei montieren. Spielfreier Gewindestift zur Längenausdehnung. Änderungen vorbehalten. Abbildungen sind beispielhaft und können vom Original abweichen. V4.0 – Februar 2021/TP, Copyright novotegra GmbH... -
Seite 20: Montagevarianten Einlegesystem
Schiene mit Abstand von 10 mm über den Schienenverbinder schieben. lichte Weite Schienen Sprungmaß = Modullänge L + 22 mm lichte Weite Schienen = Modullänge L + 10 mm Sprungmaß Änderungen vorbehalten. Abbildungen sind beispielhaft und können vom Original abweichen. V4.0 – Februar 2021/TP, Copyright novotegra GmbH... - Seite 21 Schraubkanal montieren (3). Wenn Rundrohre über einen Schienenstoß gehen, nur eine Madenschraube anziehen Die Öffnungen des Randanschlags müssen die Entwässerungsrinnen der Einlegeschiene freigeben. Änderungen vorbehalten. Abbildungen sind beispielhaft und können vom Original abweichen. V4.0 – Februar 2021/TP, Copyright novotegra GmbH...
-
Seite 22: Garantie / Produkthaftung (-Ausschluss)
Montagesystems Rücksprache mit Ihrem novotegra GmbH-Vertriebsteam oder – bei nicht von novotegra GmbH gelieferten Komponenten – mit dem betreffenden Hersteller halten. Bei der Erstellung der Angebote zu novotegra durch unsere Vertriebsmitarbeiter sind die örtlichen Gegebenheiten nicht immer hinreichend bekannt, sodass sich während der Installation Änderungen gegenüber den angebotenen Stückzahlen ergeben können. - Seite 23 GmbH Eisenbahnstraße 150 72072 Tübingen | Deutschland Tel. +49 7071 98987-0 Fax +49 7071 98987-10 info@novotegra.com www.novotegra.com...
