Schienenmontage Klemmsystem - Novotegra Side-Fix Montageanleitung

Spalt einhalten
5 mm

5.2 Schienenmontage Klemmsystem

Schiene montieren
1
Schiene verbinden
Änderungen vorbehalten. Abbildungen sind beispielhaft und können vom Original abweichen.
V4.0 – Februar 2021/TP,
Copyright novotegra GmbH
2 mm
2
3
1
2
3

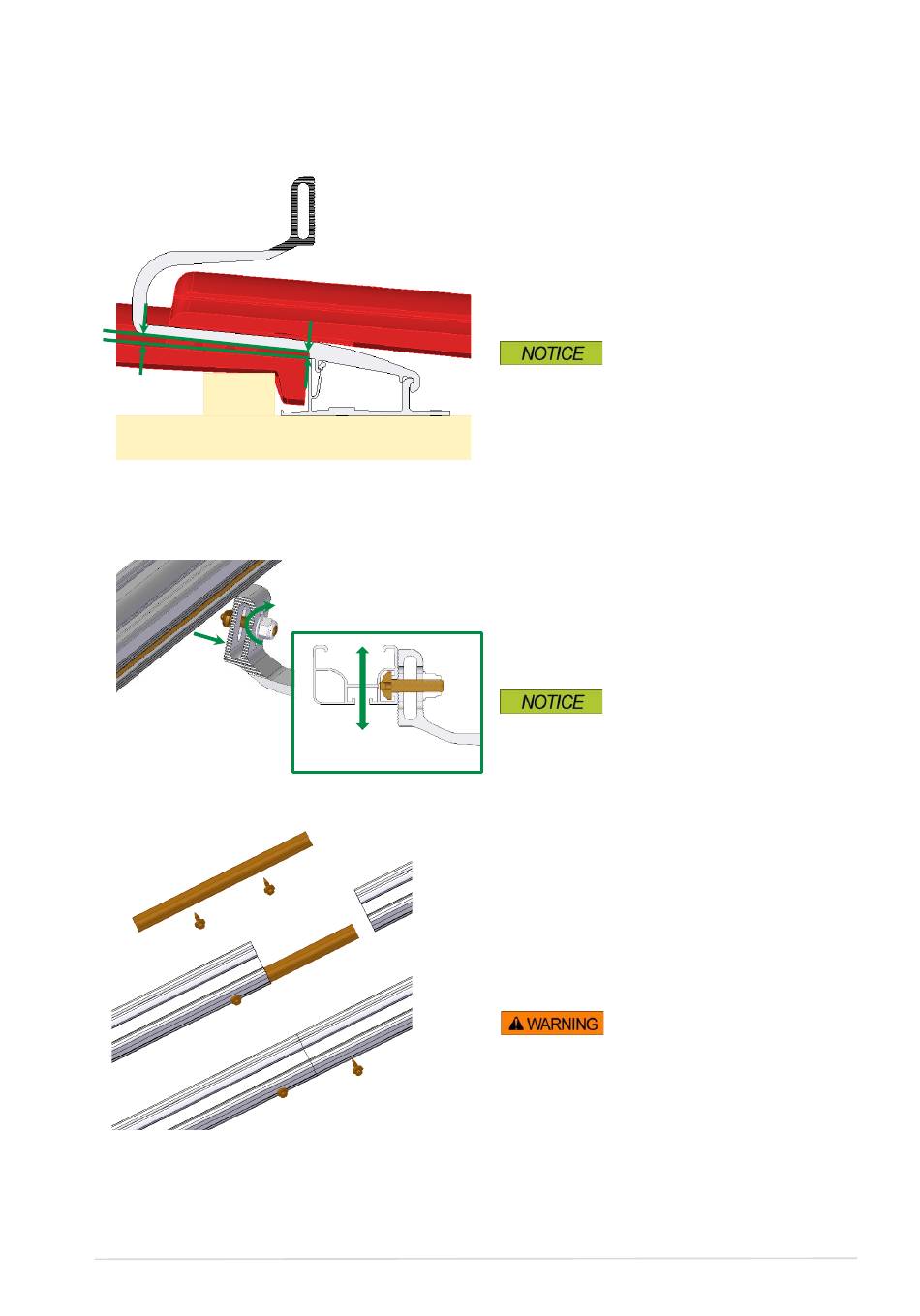

Die Mindestabstände zwischen unterem Ziegel und
Tragbügel müssen eingehalten werden.
Falls Abstand zum Ziegel nicht eingehalten werden
kann müssen zusätzliche Unterlegplatten
(Optionalartikel) verwenden werden. Für
Biberschwanzeindeckungen ist nach MV 2
(Montagevariante – Klemmsystem) vorzugehen.
Bei Nichtbeachtung des Abstandsmaßes kann
unter Belastung der untere Ziegel beschädigt
werden.
C-N-Schiene im Bereich des Langloches an den
Dachhaken anlegen (1), Schraubenkopf um 90°
drehen bis Nutenschraube in der Nut verankert ist
(2), Schiene ausrichten (3), so dass Unebenheiten
des Daches ausgeglichen werden und Riffelungen
ineinandergreifen, anschließend anziehen. Der
Anschluss des Dachhakens kann auch am
Schienenverbinder im Stoßbereich erfolgen.
Anzugsdrehmoment Mutter Nutenschraube 25 Nm,
Schiene über den Befestigungsflansch des
Dachhakens herausstehen lassen.
Verbinder (1) zur Hälfte in eine der zu
verbindenden Schienen einschieben (2) und dort
mit einer Bohrschraube in der seitlichen Bohrrille
fixieren. Anschließend die andere Schiene
vollständig auf den Verbinder schieben, so dass
beide Schienenenden zusammenstoßen (3) und
ebenfalls mit einer Bohrschraube fixieren.
Maximale Schienenlänge ohne Unterbrechung 13
m, danach Dehnfuge einbauen.
Beim Absägen sind die
Unfallverhütungsvorschriften (UVV) einzuhalten.
