5.3 Modulmontage Klemmsystem

Modulsicherung
Modulklemmung
Montage Mittel- und Endklemmen
Platzbedarf Mittel- und Endklemmen
13 mm
Änderungen vorbehalten. Abbildungen sind beispielhaft und können vom Original abweichen.
V4.0 – Februar 2021/TP,
Copyright novotegra GmbH

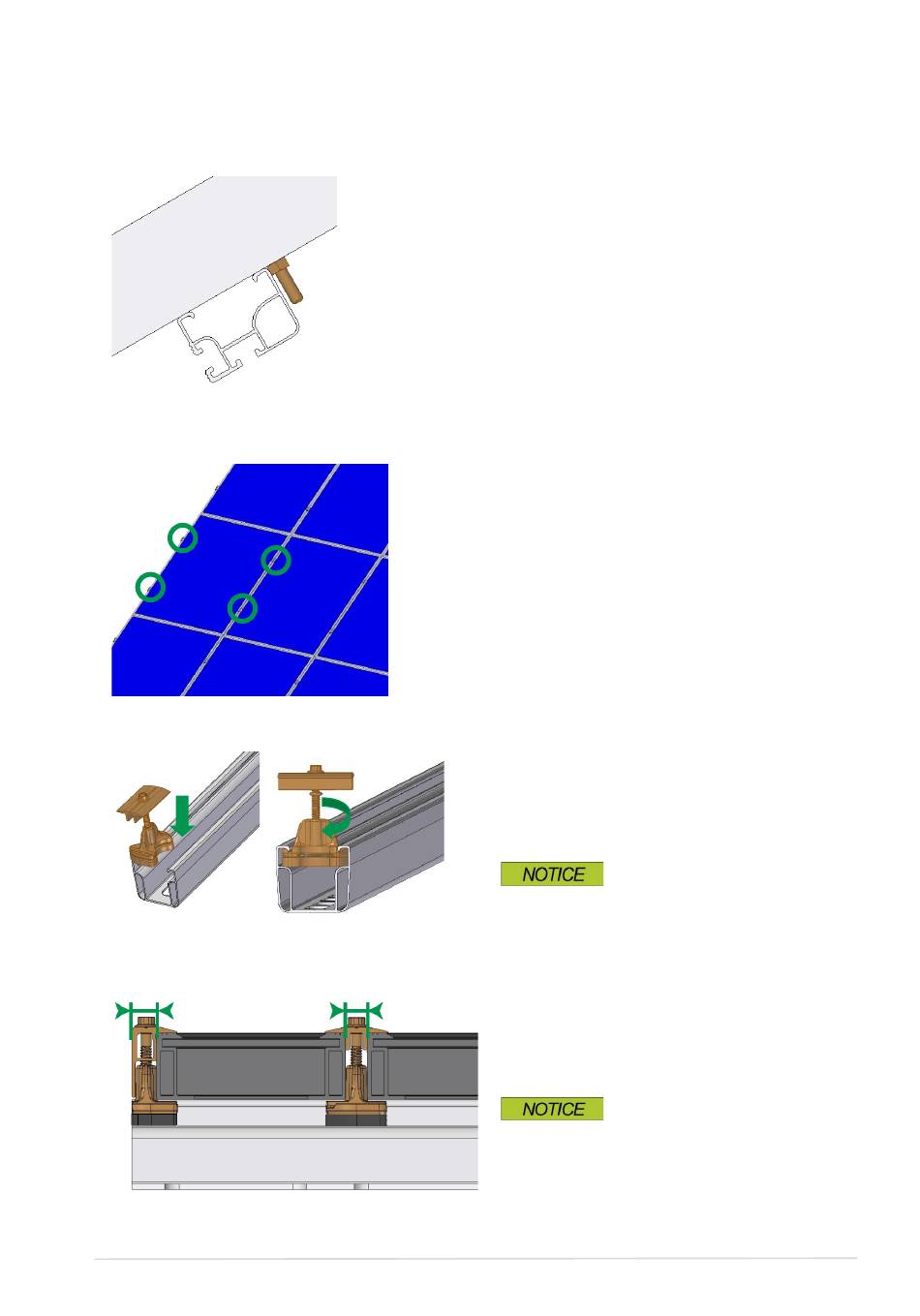

Vor der Modulmontage sind über der oberen oder
unteren Schienenlage die
Modulabrutschsicherungen an den
Rahmenbohrungen zu montieren (MV 4). Zur
Erleichterung der Modulmontage wird der Einsatz
der Abrutschsicherung an allen Modulen
empfohlen.
Danach sind die Module mit End- und
Mittelklemmen an den Schienen zu befestigen.
Mittel-bzw. Endklemmen an der Klemmstelle von
oben in die Schienenkammer einführen.
Anschließend die Schienenmutter in der Schiene
drehen und Modulklemmen an den Modulrahmen
anschieben.
Montage Kontaktblech siehe MV 4
12 mm
Endklemmenmontage bündig mit dem
Schienenende möglich.
Module ganz an die Schienenmutter der
Mittelklemmen anschieben.
Anzugsmoment Mittelklemmen 10 Nm
Anzugsmoment Endklemmen 8 Nm
