5.4 Montagevarianten Klemmsystem

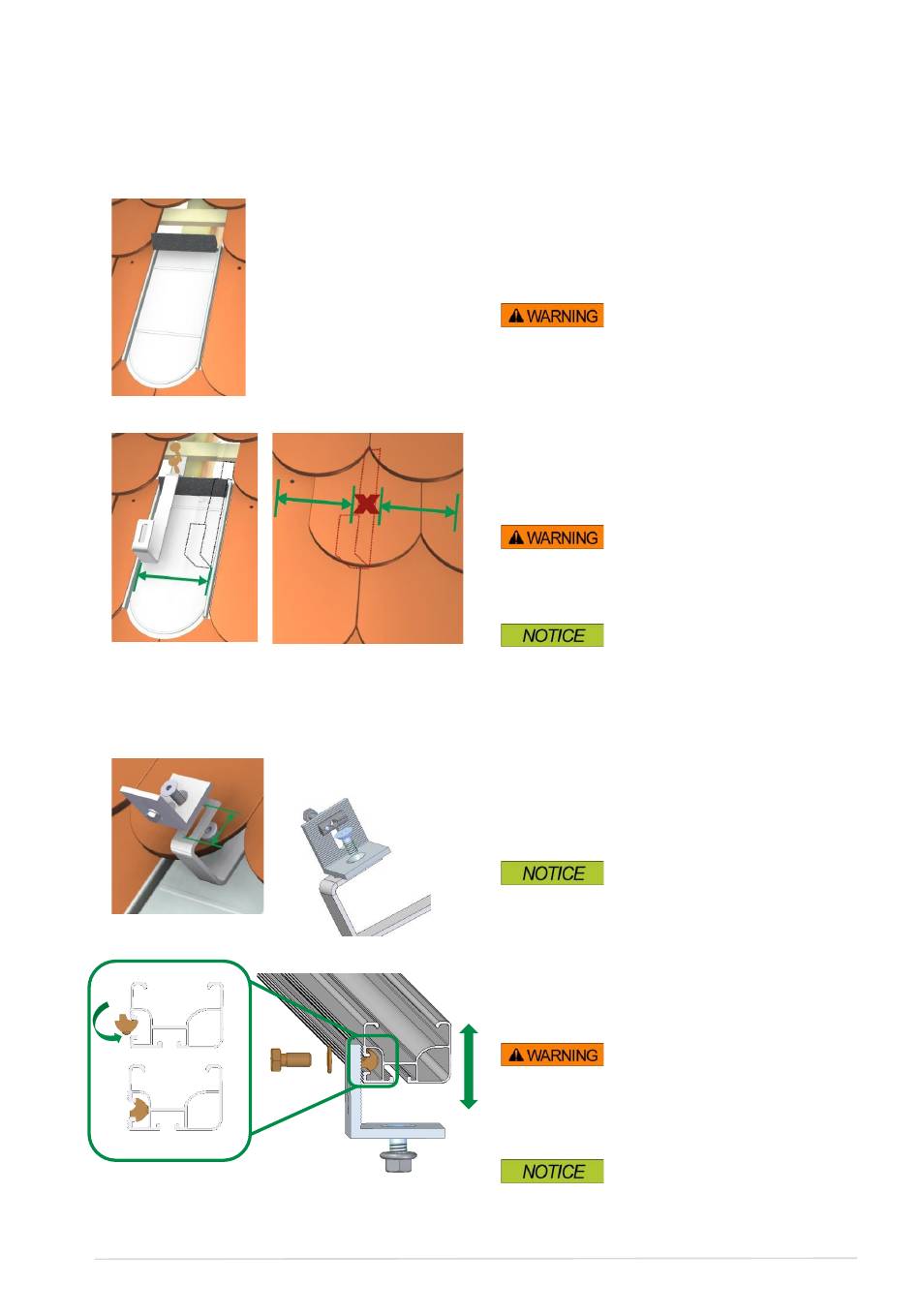

MV 2 Biberschwanzdach
MV 2.1 Biberschwanzblech montieren
MV 2.2 Biberschwanzdachhaken positionieren
1
MV 2.3 L-Adapter montieren
MV 2.4 C-N-Schiene auf L-Adapter montieren
1 1
2
Änderungen vorbehalten. Abbildungen sind beispielhaft und können vom Original abweichen.
V4.0 – Februar 2021/TP,
Copyright novotegra GmbH
2
Variante
Fallschienen-
montage
3
Position des Blechziegels ermitteln. Ziegel durch
Biberschwanz-Blech ersetzen – die Blechkanten
befinden sich unter den Nachbarziegeln – und mit
Schrauben fixieren danach Schaumstoffkeil
aufkleben.
Aufkleben der Schaumstoffkeile nur auf trockene,
staub- und fettfreie Flächen
Dachhaken mittig auf den Sparren ausrichten (1).
Zulässige Abstände der Schrauben zum
Sparrenrand einhalten. Verschraubungen und
Auflagepunkt nicht an den Stellen einer Fuge
platzieren (2). Holzschrauben ohne Vorbohren
eindrehen.
Die Dachhaken sind nicht als
Steighilfe oder Sicherheitsanschlag auf dem
Dach zugelassen.
Randabstände:
Schraube d = 6 mm → R = 18 mm
Schraube d = 8 mm → R = 24 mm
Winkel im Langloch des Dachhakens fixieren,
Unebenheiten des Daches durch unterschiedliche
Positionierung des Winkels ausgleichen. Bei
Horizontalschienenmontage Winkel um 90°
gedreht montieren.
Anzugsdrehmoment Senkkopfschraube 40 Nm
Nutensteine in die Nut der C-N-Schiene
positionieren (1+2). Schiene ausrichten, so dass
Unebenheiten des Daches ausgeglichen werden
(3) und Riffelungen ineinandergreifen,
anschließend festziehen.
Schienenende muss immer seitlich über den
Befestigungsflansch des Dachhakens überstehen
Modulbefestigung erfolgt wie in Modulmontage
Klemmsystem bzw. Modulmontage Einlegesystem
beschrieben.
Anzugsdrehmoment Sechskantschraube 20 Nm
