Ladung der Trommel verhindert, daß Toner an den nicht zu
druckenden Punkten haftet.
Schritt (3), Bild von der Trommel auf das Papier übertragen, wird
von der Übertragungswalze ausgeführt. Dabei wird das Papier
positiv geladen und zieht so die Tonerpartikel von der Trommel
an. Dann wird das Papier zwischen einer Heiz- und einer An-
druckwalze durchgeführt, wobei die von der Heizwalze erzeugte
Wärme den Toner auf dem Papier fixiert.
Die Schritte (2) und (3) werden fortlaufend ausgeführt, während sich
die Trommel dreht und Papier im Drucker transportiert wird. Die
Trommel wird von einer Löschlampe beleuchtet, um eine vollstän-
dige Entladung zu erreichen und die Trommel für das nächste Bild
vorzubereiten. Der Abstreifer entfernt den auf der Trommel verblie-
benen Resttoner, der mit Hilfe der Tonerschnecke zum Transport-
band und somit in die Resttonerbox befördert wird.

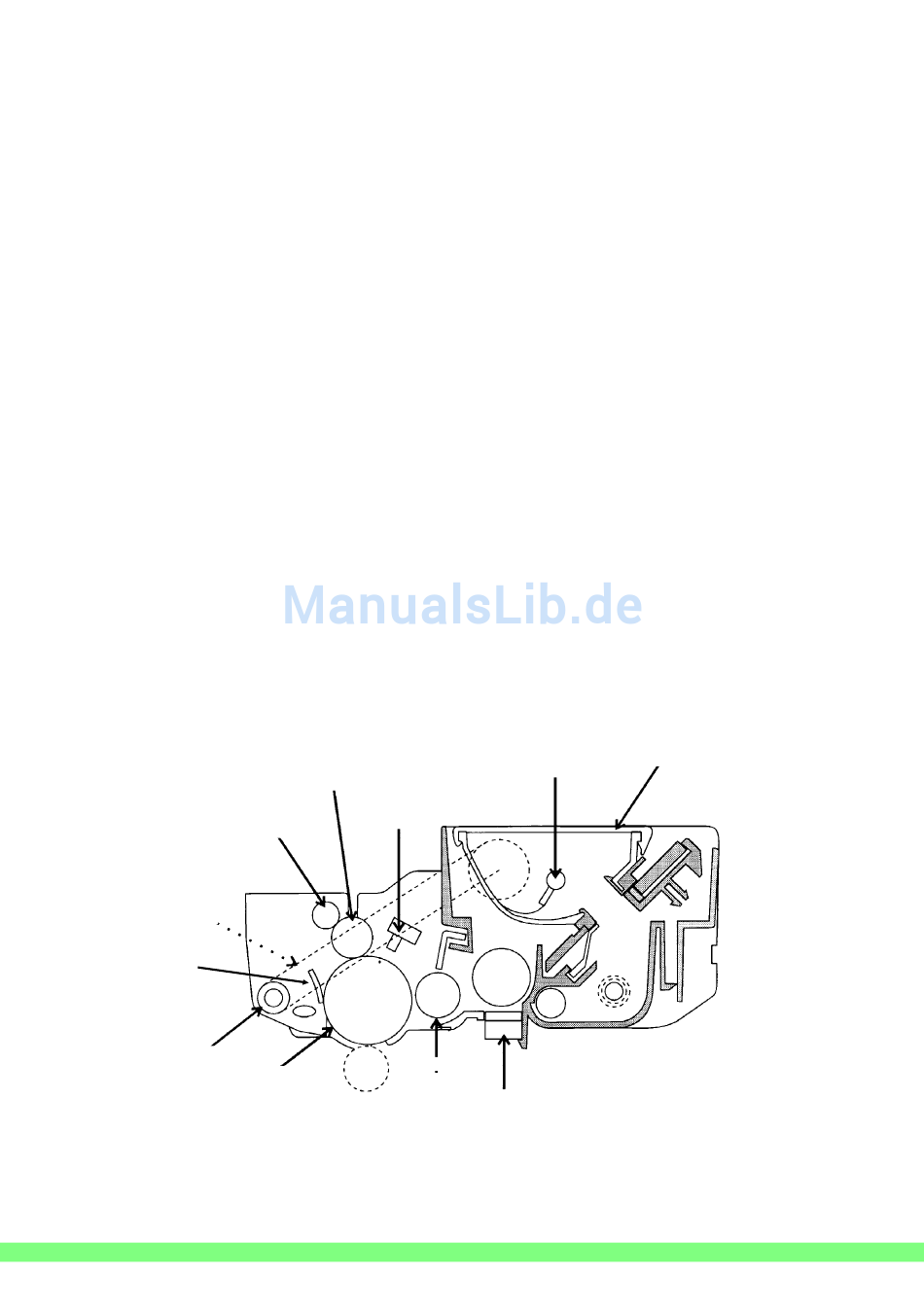

Abbildung B.1
Die Druckeinheit des FS-400
Reinigungswalze
Transportband
Abstreifer
Tonerschnecke
Trommel
Ladewalze
Optischer LED-Druckkopf
Entwicklerwalze
(Magnetwalze)
Übertragungs-
Tonerdichte-Sensor
walze
Funktionsweise des FS-400
Tonerbehälter/
Resttonerbox
Tonermischer
B – 3
