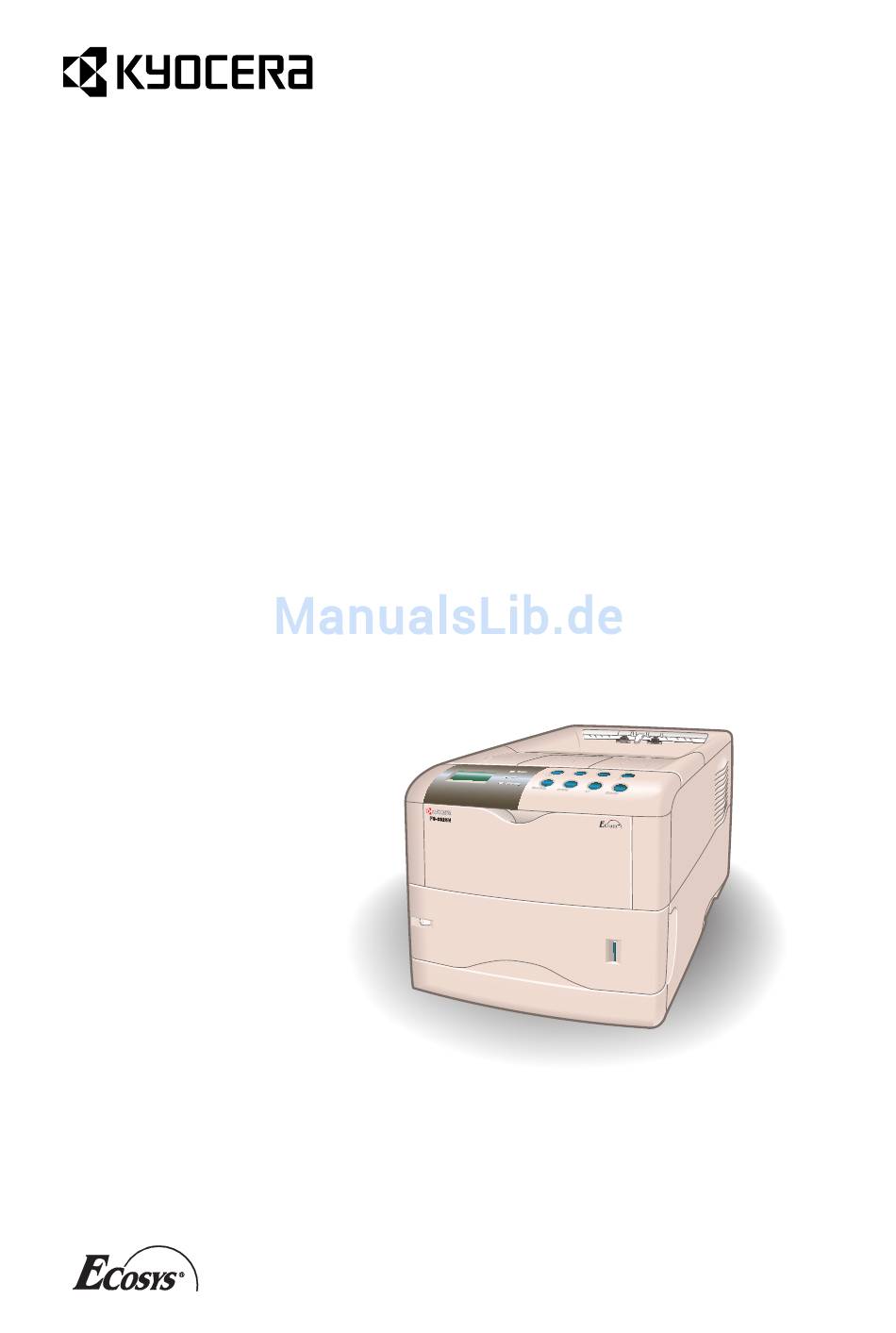

- Seite 1 FS-3820N FS-3830N Seitendrucker Installationsanleitung...
-
Seite 2: Inhaltsverzeichnis
ECOLaser-Drucker verkauft werden, sind urheberrechtlich geschützt. Alle Rechte vorbehalten. Dieses Handbuch sowie alle urheberrechtlich schützbaren Materialien dürfen ohne vorherige schriftliche Genehmigung von Kyocera Mita Corporation weder ganz noch auszugsweise kopiert oder reproduziert werden. Jede vollständige bzw. auszugsweise Kopie dieses Handbuchs sowie aller urheberrechtlich schützbaren Materialien muss dieselben Copyright-Hinweise wie die ursprüngliche Version enthalten. -
Seite 3: Schritt 1 Auspacken
SCHRITT Auspacken Heben Sie den Drucker und das Zubehör vorsichtig aus dem Karton. Prüfen Sie den Lieferumfang mit Hilfe der unten angegebenen Liste auf Vollständigkeit. Lieferumfang Drucker Drucker Abfalltoner- Installationsanleitung (B) kasten (D) Tonerbehälter (C) Kunststoffbeutel für Entwicklereinheit (A) Kabel (E) -
Seite 4: Schritt 2 Aufstellen Des Druckers
SCHRITT Aufstellen des Druckers Der Standort des Druckers muss folgende Anforderungen erfüllen: Mindestabstände 30 cm 20 cm [40 cm , wenn rückseitig am Drucker die optionale Papierablage angebracht ist] 30 cm Stellen Sie bitte sicher, dass der Drucker mit ausreichend Freiraum aufgestellt wird. -
Seite 5: Schritt 3 Tonerbehälter Einsetzen
SCHRITT Tonerbehälter einsetzen Sie müssen den Drucker vor dem ersten Einsatz vorbereiten, dazu sind Tonerbehälter und Abfalltonerkasten einzusetzen und die Schnittstelle mit dem Computer ist einzurichten. Öffnen Sie die obere Abdeckung des Obere Abdeckung Druckers ganz. Nehmen Sie den Tonerbehälter aus dem Beutel. - Seite 6 Drücken Sie fest auf die an der Oberseite des Tonerbehälters mit PUSH HERE gekennzeichneten Stellen. Wenn der Tonerbehälter richtig eingesetzt wird, rastet er hörbar ein. Schließen Sie die obere Abdeckung. Entfernen des Tonerbehälters Schieben Sie den (blauen) Verriegelungshebel nach rechts und heben Sie den Tonerbehälter leicht an.
-
Seite 7: Schritt 4 Einsetzen Des Abfalltonerkastens
SCHRITT Einsetzen des Abfalltonerkastens Der Abfalltonerkasten wird mit dem Drucker geliefert. Der Abfalltonerkasten muss in den Drucker eingesetzt werden. Öffnen Sie den Deckel des Abfalltonerkastens. Deckel Abfalltoner- kasten Öffnen Sie die linke Abdeckung an der Linke Abdeckung linken Seite des Druckers. Setzen Sie den Abfalltonerkasten wie abgebildet ein. - Seite 8 Prüfen das er vorschriftsmäßig eingesetzt ist und die linke Abdeckung schließen. Herausnehmen des Abfalltonerkastens Den Abfalltonerkasten halten und gleichzeitig den Verriegelungshebel drücken, den Abfalltonerkasten anschließend vorsichtig herausnehmen. Freigabehebel...
-
Seite 9: Schritt 5 Drucker An Den Rechner Anschließen
SCHRITT Drucker an den Rechner anschließen Es gibt mehrere Möglichkeiten den Drucker an den PC anzuschließen: über die parallele Schnittstelle, über die USB-Schnittstelle (Universal Serial Bus) oder über die Netzwerkschnittstelle. Ein serieller Schnittstellenanschluss und eine zweite Netzwerkschnittstelle sind als optionales Zubehör erhältlich. Druckeranschlüsse Kartensatz serielle Schnittstelle (3,3 V DC) (Sonderausrüstung) -
Seite 10: Paralleler Schnittstellenanschluss
Paralleler Schnittstellenanschluss Schließen Sie ein Ende des Druckerkabels (nicht mitgeliefert) an den parallelen Schnittstellenstecker an der Rückseite des Druckers an. • Verwenden Sie ein Klammer bidirektionales paralleles Druckerkabel, das den IEEE1284 Klammer Standards entspricht. • Der Drucker arbeitet am besten, wenn er in der Nähe des Rechners aufgestellt wird. -
Seite 11: Schritt 6 Netzkabel Anschließen
SCHRITT Netzkabel anschließen Dieser Abschnitt beschreibt den Anschluss des Netzkabels und gibt einige Vorsichtshinweise. Hinweise zur Stromversorgung • Stellen Sie den Drucker in der Nähe einer Wandsteckdose auf, an die möglichst nur der Drucker angeschlossen werden sollte. • Verwenden Sie diesen Drucker ausschließlich mit der auf dem Etikett an der Rückseite des Druckers angegebenen Netzspannung. -
Seite 12: Papier In Kassette Und Universalablage Einlegen
SCHRITT Papier in Kassette und Universalablage einlegen Die Papierkassette eignet sich für die Papiergröße A5 bis A4/Letter und Legal und hat eine Kapazität von etwa 500 Blatt. Die Universalablage eignet sich für die verschiedenen Papiergrößen und kann ungefähr 100 Blatt Papier aufnehmen. Es können auch Papierformate, die nicht den Normformaten entsprechen (andere Formate), aber innerhalb der Größenbegrenzungen liegen, in die Papierkassette eingelegt werden. - Seite 13 Ziehen Sie die Papierkassette ganz aus dem Drucker heraus. Papierkassette Drücken Sie das Bodenblech herunter, bis es einrastet. Bodenblech Standard Papiergrößen werden an der Innenseite der Papierkassette wie in der Innenseite der Papierkassette wie in der folgenden Abbildung gezeigt eingestellt. Bei Legal-Papierformat ist die Legal-Formatangabe ebenfalls beigefügt.
- Seite 14 Drehen Sie den Papiergrößenwähler, bis die Papiergröße, die Sie verwenden möchten, im Fenster erscheint. Wenn der Papiergrößenwähler auf OTHER gestellt ist,ist das Papierformat über das Bedienfeld in den Drucker einzugeben. Siehe Betriebsanleitung. Papiergrößenwähler Papiergrößenfenster Stellen Sie die links und rechts an der Papierkassette befindlichen Papierführungen ein.
- Seite 15 Breiten Sie die Medien (Papier/Folien) fächerartig aus und klopfen Sie leicht auf eine ebene Fläche, um Staus oder verzerrten Druck zu vermeiden. Legen Sie das Papier in die Kassette. • Legen Sie nicht mehr Papier Maximale Maximale Stapelhöhe Stapelhöhe ein, als unter die Stapelhöhenbegrenzer an den Papierführungen passt.
- Seite 16 Schieben Sie die Papierkassette in den Einschub am Drucker, Schieben Sie sie gerade und so weit wie möglich ein. Vorne rechts an der Papierkassette befindet sich eine Papieranzeige, die anzeigt, wieviel Papier vorhanden ist. Ist das Papier aufgebraucht, geht der Zeiger bis zur Anzeige (leer) herunter.
- Seite 17 Universalzufuhr Öffnen Sie die Universalzufuhr, indem Sie sie nach vorne klappen. Universal- zufuhr Ziehen Sie die Ablageverlängerung heraus. Stellen Sie die Papierführung der Universalzufuhr wie in der Abbildung gezeigt auf die gewünschte Größe ein. Papierführungen Maximale Richten Sie das Papier auf die Papierführungen aus, und schieben Sie es so weit wie möglich ein.
-
Seite 18: Schließen Der Multifunktionskassette
Glätten Sie das Papier, wenn es sich erheblich in eine Richtung rollt (z.B. wenn es auf einer Seite bereits bedruckt ist), indem Sie es in die entgegengesetzte Richtung aufrollen. Richtig Falsch Schließen der Multifunktionskassette Stellen Sie vor dem Schließen der Multifunktionskassette sicher, dass die untere Ablage eingefahren und die Papierführung bis zum Anschlag... - Seite 19 Einsatz der optionalen, rückseitigen Papierablage. Benutzen Sie die rückseitige Papierablage, wenn das Papier mit der bedruckten Seite nach oben gestapelt werden soll (umgekehrte Reihenfolge), oder wenn Sie Umschläge, Postkaten, Folien oder stärkeres Papier drucken möchten. Die rückseitige Papierablage ist eine Zusatzoption. Format Legal Format A4 Format Letter...
-
Seite 20: Schritt 8 Stromschalter Einschalten
SCHRITT Stromschalter einschalten In diesem Abschnitt wird der Ablauf zum Einschalten des Stroms für den Drucker beschrieben. Beim Start-up kann die Sprache für die Informationsanzeige und die Statusanzeige festgelegt werden. Wählen Sie zwischen Englisch, Französisch, Deutsch, Italienisch, Dänisch, Spanisch und Portugiesisch. Die Standardsprache für die Nachrichten ist Englisch. -
Seite 21: Schritt 9 Statusseite Drucken
Die Nachrichtenanzeige wechselt zu der links abgebildeten, und das MSG language Fragezeichen ? blinkt. ? English Drücken Sie wiederholt die Taste , bis in der Nachrichtenanzeige die oder gewünschte Sprache erscheint, und drücken Sie dann die Taste ENTER. Drücken Sie die Taste CANCEL, falls Sie die Einstellung nicht ändern ENTER möchten. -
Seite 22: Papierstau Entfernen
Papierstau entfernen Kommt es während des Druckvorgangs zu einem Papierstau, entfernen Sie das gestaute Papier wie unten angezeigt. Nach Entfernung des gestauten Papiers ist die obere Abdeckung bzw. die Papierzuführung zu öffnen und zu schließen. Ziehen Sie gestautes Papier bitte vorsichtig heraus, um es nicht zu zerreißen. - Seite 23 Stau in der Papierkassette Die Papierzuführung bei gleichzeitigem Drücken des Ausrückhebels für die Papierzuführung (grüne Farbe) herausziehen. Entfernen Sie das Papier, wie in A dargestellt, wenn es vor der Registrierwalze eingeklemmt ist. Entfernen Sie es, wie in B dargestellt, wenn es unter der Registrierwalze eingeklemmt ist.
-
Seite 24: Haftungsbeschränkung
I Sicherheitsplaketten Die abgebildeten Plaketten befinden sich auf dem Druckergehäuse. Plaketten im Druckerinneren (Warnung Laserstrahlung) Plakette auf der Druckerrückseite Haftungsbeschränkung Wir übernehmen keinerlei Haftung oder Verantwortung gegenüber Kunden oder anderen Personen oder Körperschaften bezüglich jeglicher Haftung, Verlust oder Schaden, die direkt oder indirekt durch von uns verkaufte bzw. - Seite 25 Wenn der Drucker transportiert werden soll, sind Tonerbehälter, Abfalltonerkasten und Entwicklereinheit zu entfernen. Gehen Sie dazu wie folgt vor: Nehmen Sie den Tonerbehälter und den Abfalltonerkasten aus dem Drucker. Stecken Sie den Tonerbehälter in den Kunststoffbeutel, in dem er geliefert wurde, um das Auslaufen von Toner zu verhindern.
- Seite 26 Betriebsanleitung. Ersteinstellung der Sleep Timer Funktion und Stromersparnis bei der Nutzung:: Stromverbrauch im Sleep Modell Name Ersteinstellung Sleep Modus Modus FS-3820N 15 Minuten (30 Minuten) 13 W (30 W) FS-3830N 15 Minuten (60 Minuten) 13 W (40 W)
- Seite 27 Optionen Folgende Optionen sind für den Drucker erhältlich. Sortierer (SO-60) Sortierer (SO-60) Ausgestattet mit fünf Ablagen mit jeweils 200 Blatt Kapazität. Übernimmt die Sortier-, Zusammentragungs- und Mailbox-Funktion. Wird oben am Drucker angebracht. Rückseitige Rückseitige Papierablage Papierablage Rückseitg am Drucker anzubringen. Netzwerk-Schnittstellenkarte Stecken Sie die Karte in den optionalen Drucker...
-
Seite 28: Ibm Program License Agreement
Hinweise zu Warenzeichen PRESCRIBE ist eingetragenes Warenzeichen der Kyocera Corporation. KPDL und KIR (Kyocera Image Refinement [Kyocera Bildeerfeinerung]) sind Warenzeichen der Kyocera Mita Corporation. Hewlett-Packard, PCL, und PJL sind eingetragene Warenzeichen von Hewlett-Packard. Centronics ist Warenzeichen der Centronics Data Computer Inc. PostScript ist eingetragenes Warenzeichen von Adobe Systems Incorporated. -
Seite 29: Sicherheitshinweise
4. General You may terminate your license at any time. IBM may terminate your license if you fail to comply with the terms and conditions of this license. In either event, you must destroy all your copies of the Program. You are responsible for payment of any taxes, including personal property taxes, resulting from this license. -
Seite 30: Bedienfeld
Bedienfeld Weitere Angaben zu den Bedienungsabläufen finden Sie im Betriebsanleitung. READY Ready --- A4 PLAIN DATA ATTENTION INTERFACE SIZE TYPE CANCEL MENU ENTER Bedienfeld Anzeige Bezeichnung Funktion Weist auf eine Störung hin, die Sie selbst beheben können. Blinkt: Zeigt an, dass der Drucker on-line ist. Es kann gedruckt werden. Leuchtet: Bereit- Zeigt an, dass der Drucker off-line ist.
