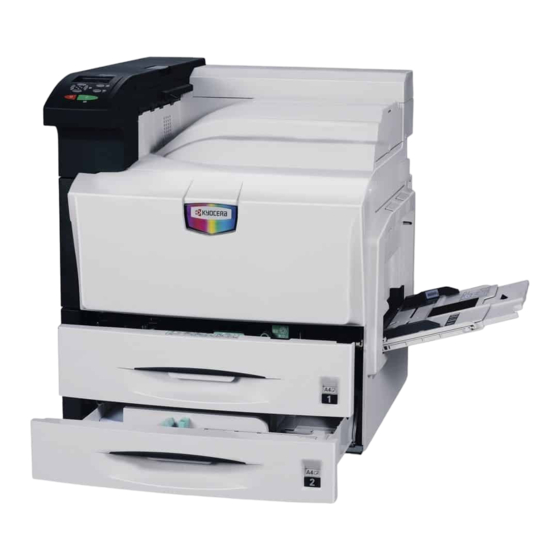

Kyocera FS-C8100DN Bedienungsanleitung

Kyocera FS-C8100DN Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für FS-C8100DN:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
FS-C8100DN
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Kyocera FS-C8100DN

Inhaltszusammenfassung für Kyocera FS-C8100DN

  • Seite 1 FS-C8100DN Bedienungsanleitung...

  • Seite 3: Inhaltsverzeichnis

    Inhalt Papierhandling ....................1-1 Allgemeine Richtlinien ......................1-2 Wahl des geeigneten Papiers ....................1-4 Medientyp ..........................1-10 Umgang mit dem Bedienfeld ................. 2-1 Allgemeine Informationen ....................... 2-2 Bestandteile des Bedienfelds ....................2-3 Druckauftrag abbrechen ......................2-8 Einsatz des Menüsystems ...................... 2-9 Statusseiten ...........................

  • Seite 5: Einleitung

    Einleitung Dieses Handbuch ist in folgende Kapitel unterteilt: 1 Papierhandling Beschreibt die Auswahl und Handhabung sowie das Einlegen von Papier. 2 Umgang mit dem Bedienfeld Beschreibt die Konfiguration des Druckers mit Hilfe des Bedienfelds. 3 Optionen Bietet einen Überblick über die verfügbaren Optionen. 4 Schnittstelle zum Rechner Beschreibt verschiedene Möglichkeiten für den Anschluss des Druckers an einen Computer.
  • Seite 6 Konventionen In diesem Handbuch gelten folgende Konventionen Konvention Beschreibung Beispiel Kursivdruck Zur Hervorhebung von Weitere Informationen siehe Verweisen auf zusätzliche Tonerbehälter austauschen auf Seite 3-3. Informationen. Courier Kennzeichnet Meldungen Der Resttonerbehälter muss oder Namen, die am ausgetauscht werden, sobald die Bedienfeld angezeigt werden.

  • Seite 7: Papierhandling

    Papierhandling In diesem Kapitel werden folgende Themen behandelt: • Allgemeine Richtlinien…1-2 • Wahl des geeigneten Papiers…1-4 • Medientyp…1-10...

  • Seite 8: Allgemeine Richtlinien

    Papierhandling Allgemeine Richtlinien Das Gerät ist für normales Kopierpapier ausgelegt, kann allerdings auch eine Reihe anderer Papiersorten verarbeiten, sofern deren Beschaffenheit die unten aufgeführten Bedingungen erfüllt. HINWEIS: Der Hersteller übernimmt keinerlei Verantwortung für Probleme, die auftreten können, wenn Papier verwendet wird, das diese Bedingungen nicht erfüllt. Es ist wichtig, das richtige Papier zu verwenden.

  • Seite 9: Minimales Und Maximales Papierformat

    Papierhandling Minimales und maximales Papierformat Die nachfolgende Abbildung zeigt das kleinste und größte Papierformat, das im Drucker verarbeitet werden kann. Papier in unüblichen Formaten muss über die Universalzufuhr zugeführt werden. Papierkassette Universalzufuhr Min. Min. Papierformat Papierformat 98 mm 3-3/8 Zoll 140 mm 5-1/2 Zoll Max.

  • Seite 10: Wahl Des Geeigneten Papiers

    Papierhandling Wahl des geeigneten Papiers Dieser Abschnitt enthält Richtlinien zur Papierauswahl. Beschaffenheit An den Ecken geknicktes sowie gewelltes, verschmutztes, zerrissenes und mit Fasern, Staub oder Papierschnitzeln bzw. auf andere Weise verunreinigtes Papier ist zu vermeiden. Der Einsatz derartigen Papiers kann zu unleserlichen Ausdrucken, Fehleinzügen und Papierstaus führen und die Lebensdauer des Geräts verkürzen.

  • Seite 11: Flächengewicht

    Papierhandling Oberfläche Die Oberfläche des Papiers sollte glatt und unbeschichtet sein. Bei Einsatz von rauem Papier werden einige Blattstellen möglicherweise nicht bedruckt. Ist die Papieroberfläche jedoch zu glatt, können Probleme mit dem Einzug auftreten oder es bildet sich ein Schleier (der Hintergrund erscheint grau). Flächengewicht Unter dem Flächengewicht versteht man das Papiergewicht in Gramm pro Quadratmeter (g/m²).

  • Seite 12: Papierlaufrichtung

    Papierhandling Gewellte oder zusammengezogene Kanten können zu Papierstaus und Ausrichtungsfehlern führen. Der Feuchtigkeitsgehalt von Papier sollte zwischen 4 und 6 % liegen. Ein gleichbleibend guter Feuchtigkeitsgehalt kann durch korrekte Lagerung des Papiers gewährleistet werden. Hierbei ist insbesondere Folgendes zu beachten: •...
  • Seite 13 Papierhandling Sonderdruckmaterial Neben normalem Papier können folgende Sonderdruckmaterialien verwendet werden: Verwendetes Druckmaterial Druckereinstellung Dünnes Papier (60 bis 64 g/m²) Pergament Dickes Papier (90 bis 220 g/m²) Dick Farbiges Papier Mehrfarbig Recycling-Papier Recycling Pap. Transparentfolien für Overhead-Projektoren Folie Postkarten Karton Umschläge Kuvert Etiketten Etiketten...
  • Seite 14 Papierhandling Die Klebeschicht muss unbedingt vollständig von den Aufklebern bedeckt sein, so dass zwischen den einzelnen Etiketten keine Zwischenräume erscheinen. Andernfalls können sich die Etiketten während des Druckens lösen und zu Papierstaus führen. Einige Etiketten werden mit einem zusätzlichen Rand aus Normalpapier angefertigt. Dieser Rand darf erst nach der Druckausgabe entfernt werden.

  • Seite 15: Vordrucke

    Papierhandling Umschläge sind meist diagonal zur Papiermaserung geschnitten. Siehe Papierlaufrichtung auf Seite 1-6. Aus diesem Grund neigen Umschläge dazu, während des Transports durch den Drucker zu knittern. Vor dem Kauf von Briefumschlägen sollten stets mehrere Musterdrucke erstellt werden, um zu prüfen, ob die Umschlagsorte für den Drucker geeignet ist. •...

  • Seite 16: Medientyp

    Papierhandling Medientyp Der Drucker kann optimal auf das jeweils verarbeitete Druckmaterial eingestellt werden. Wird der Medientyp für eine Papierquelle über das Bedienfeld eingestellt, wählt der Drucker automatisch die optimalen Einstellungen zum Bedrucken des betreffenden Medientyps. Für jede Papierquelle, auch für die Universalzufuhr, kann ein anderer Medientyp eingestellt werden. Dabei können nicht nur fest eingestellte, sondern auch benutzerdefinierte Medientypen ausgewählt werden.

  • Seite 17: Umgang Mit Dem Bedienfeld

    Umgang mit dem Bedienfeld In diesem Kapitel werden folgende Themen behandelt: • Allgemeine Informationen…2-2 • Bestandteile des Bedienfelds…2-3 • Druckauftrag abbrechen…2-8 • Einsatz des Menüsystems…2-9 • Statusseiten…2-11 • e-MPS…2-13 • Schnittstellenparameter ändern…2-21 • Standardeinstellungen definieren…2-27 • Seiteneinstellungen…2-34 • Druckqualität einstellen…2-37 •...

  • Seite 18: Allgemeine Informationen

    Umgang mit dem Bedienfeld Allgemeine Informationen Das vorliegende Kapitel enthält Informationen zur Konfiguration des Ecosys-Druckers. Im Allgemeinen dient das Bedienfeld lediglich dazu, die Standardeinstellungen vorzunehmen. Die meisten Druckereinstellungen können über den Druckertreiber in der Anwendungssoftware geändert werden. HINWEIS: Drucker-Voreinstellungen, die in der Software geändert werden, haben Vorrang vor Änderungen, die über das Bedienfeld vorgenommen werden.

  • Seite 19: Bestandteile Des Bedienfelds

    Umgang mit dem Bedienfeld Bestandteile des Bedienfelds Das Bedienfeld des Druckers besteht aus einem LCD-Display mit zwei Zeilen à 16 Zeichen, acht Tasten und drei Leuchtanzeigen (LEDs). Bereit Display PAR A4 NORMAL Anzeigen MENU-Taste Cursortasten OK-Taste Taste "Abbrechen" GO-Taste Die im Display erscheinenden Meldungen sowie die Funktionen der Anzeigen und der verschiedenen Tasten werden im Folgenden näher erläutert.

  • Seite 20: Statusinformationen

    Umgang mit dem Bedienfeld Statusinformationen Meldung Bedeutung Der Drucker führt einen Selbsttest nach dem Einschalten durch. Self test Der Drucker befindet sich in der Aufwärmphase und ist noch nicht Bitte warten betriebsbereit. Beim erstmaligen Einschalten des Druckers wird diese Meldung länger (evtl. einige Minuten) angezeigt. Toner wird nachgefüllt.

  • Seite 21: Papierformat-Anzeige (Size)

    Umgang mit dem Bedienfeld Für jede Schnittstelle gilt ein Zeitlimit (Timeout) von 30 Sekunden (werkseitige Grundeinstellung). Während dieser Zeit können an den anderen Schnittstellen zwar schon Druckaufträge entgegengenommen, aber noch nicht ausgedruckt werden. Papierformat-Anzeige (SIZE) Gibt Folgendes an: • Im Standby-Zustand (Bereitschaft) das in der Kassette enthaltene Papierformat. Die Standard-Papierkassette wird über entsprechende Tasten auf dem Bedienfeld festgelegt.

  • Seite 22: Medientypanzeige (Type)

    Umgang mit dem Bedienfeld Medientypanzeige (TYPE) In der TYPE-Anzeige des Druckers erscheint der für die aktuelle Papierkassette eingestellte Medientyp. Der Medientyp kann über das Bedienfeld manuell eingestellt werden. Siehe hierzu auch Papierhandling auf Seite 2-44. Folgende Abkürzungen werden verwendet: (Keine) Auto Briefpapier BRIEFPAP...

  • Seite 23: Cursortasten

    Umgang mit dem Bedienfeld GO-Taste GO – Über diese Taste wird der Drucker on- bzw. offline geschaltet. Die Taste verwenden, um: • zwischen Online- und Offline-Zustand umzuschalten. den Drucker offline zu schalten, um einen Druckauftrag zeitweise zu unterbrechen. • eine Seite zu drucken und auszugeben, wenn am Drucker die Meldung Wartend erscheint. •...

  • Seite 24: Druckauftrag Abbrechen

    Umgang mit dem Bedienfeld Druckauftrag abbrechen Wenn im Display die Meldung Es wird gedruckt erscheint, die Taste [Abbrechen] betätigen. Druck abbrechen? erscheint im Display, gefolgt von der momentan genutzten Schnittstelle. Die Schnittstelle wird wie folgt angezeigt: Parallel Netzwerk Seriell (optionale serielle Schnittstelle) Option (optionale Netzwerkschnittstelle) Auf [OK] drücken.

  • Seite 25: Einsatz Des Menüsystems

    Umgang mit dem Bedienfeld Einsatz des Menüsystems Das Menüsystem In diesem Abschnitt wird der Einsatz des Menüsystems erläutert. Über die Taste [MENU] des Bedienfelds erfolgt der Zugriff auf verschiedene Menüs, in denen die jeweils erforderlichen Druckereinstellungen vorgenommen werden können. Dies ist jedoch nur möglich, wenn im Display die Meldung Bereit angezeigt wird.

  • Seite 26: Menüposition Einstellen

    Umgang mit dem Bedienfeld drücken, um das Untermenü zu öffnen, oder mit zur nächsthöheren Menüebene zu wechseln. > wird vor dem Untermenü angezeigt. Zeigt an, dass dies das Untermenü ist. >Pap.Typ wählen > Zeigt an, dass ein weiteres Untermenü vorhanden ist. drücken, um das zweite Untermenü...

  • Seite 27: Statusseiten

    Umgang mit dem Bedienfeld Statusseiten In diesem Abschnitt wird erläutert, wie Statusseiten ausgedruckt werden können. Die Statusseite enthält eine Liste mit Parametern und Einstellungen für grundlegende Druckerkonfigurationen. Gegebenenfalls erfolgt die Aufforderung, eine Statusseite auszudrucken, wenn der Kundendienst für den Drucker in Anspruch genommen wird. Statusseite drucken Um den aktuellen Druckerstatus, die verfügbare Speicherkapazität oder die aktuellen Einstellungen für die installierten Geräteoptionen abzurufen, eine entsprechende Statusseite ausdrucken.
  • Seite 28 Umgang mit dem Bedienfeld • Seiteninformation Hier erscheinen seitenbezogene Informationen: • Tonmodus, Normal oder Fein • Anzahl Kopien (1 bis 999) • Gesamtzahl der bisher gedruckten Seiten • Installierte Optionen Hier wird angezeigt, welche Druckeroptionen installiert sind: • Festplatte • Option ROM •...

  • Seite 29: E-Mps

    Umgang mit dem Bedienfeld e-MPS "e-MPS" ist die Abkürzung für enhanced-Multiple Printing System (erweitertes System für den Mehrfachdruck) – ein System, das zwei Technologien für die Auftragsspeicherung kombiniert. Bei diesem Drucker ist das e-MPS über folgende Treiberfunktionen realisiert: • Job Retention •...

  • Seite 30: Virtuelle Mailbox

    Umgang mit dem Bedienfeld Computer aus aktiviert wird. Virtuelle Mailbox Die virtuelle Mailbox ist Bestandteil der Auftragsspeicher-Funktion, da hier Druckaufträge auf der Festplatte abgelegt werden, ohne jedoch direkt ausgedruckt zu werden. Die Aufträge können dann später über das Bedienfeld abgerufen werden. Jede Mailbox kann von einem Anwender verwendet werden, der in diesem Modus ebenfalls auf den Drucker zugreifen möchte.

  • Seite 31: Schnellkopie-Auftrag Löschen

    Umgang mit dem Bedienfeld Auf [OK] drücken. Die Anzahl der zu druckenden Kopien kann >Bericht eingestellt werden. Auf drücken, um die Kopienzahl zu erhöhen, bzw. auf drücken, um die Kopienzahl zu verringern. Kopien Auf [OK] drücken, um die Auswahl der Kopienanzahl abzuschließen. Der Drucker erstellt die für diesen Auftrag angeforderte Anzahl Kopien.

  • Seite 32: Agenda Löschen

    Umgang mit dem Bedienfeld Wiederholt auf oder drücken, bis e-MPS > erscheint. e-MPS > drücken. Wiederholt auf oder drücken, bis >Privat/Gespeich >Privat/Gespeich erscheint. Dann wird auch der im Druckertreiber eingegebene Anwendername angezeigt (in diesem Beispiel Harold). Harold Auf [OK] drücken. Ein blinkendes Fragezeichen (?) erscheint vor dem Benutzernamen. oder drücken, bis der gewünschte Benutzername >Privat/Gespeich...

  • Seite 33: Auftragscodeliste Drucken

    Umgang mit dem Bedienfeld Aufträge mit Auftragscode drucken Um Druckaufträge mit Auftragscode ausgeben zu können, muss KM-NET for Clients auf dem Computer installiert sein. Das Dienstprogramm KM-NET for Clients befindet sich auf der CD-ROM (Software Library) zum Drucker. Näheres hierzu enthält das Handbuch KM-NET for Clients Operation Guide. Auftragscodeliste drucken Bei Bedarf kann über das Bedienfeld eine Auftragscodeliste ausdruckt werden.

  • Seite 34: Vmb-Liste Drucken

    Umgang mit dem Bedienfeld Wiederholt auf oder drücken, bis e-MPS > erscheint. e-MPS > drücken. Wiederholt auf oder drücken, bis >VMB-Liste drucken >VMB-Liste erscheint. drucken Auf [OK] drücken. Ein Fragezeichen (?) erscheint. Erneut auf [OK] drücken. Der Drucker gibt eine Liste aller aktuell in den virtuellen Mailboxen abgelegten Aufträge aus.

  • Seite 35: Maximal Für Temporäre Auftragscodes Reservierter Speicherplatz

    Umgang mit dem Bedienfeld oder drücken, um den Wert an der blinkenden Cursorposition zu erhöhen bzw. zu verringern. Zulässig ist eine beliebige Zahl zwischen 0 und 50. Mit den Tasten Cursor nach rechts bzw. links verschieben. Den angezeigten Höchstwert überprüfen und mit [OK] bestätigen. Die Taste [MENU] betätigen.

  • Seite 36: Maximal Für Virtuelle Mailboxen Reservierter Speicherplatz

    Umgang mit dem Bedienfeld drücken. oder drücken und >e-MPS Konfigurationen > >e-MPS > auswählen. Konfigurationen drücken. oder drücken und >>Größe perm. Auft-Code >>Größe perm. auswählen. Auft-Code 1550MB Auf [OK] drücken. Ein blinkender Cursor (_) erscheint. oder drücken, um den Wert an der blinkenden Cursorposition zu erhöhen bzw. zu verringern.

  • Seite 37: Schnittstellenparameter Ändern

    Umgang mit dem Bedienfeld Schnittstellenparameter ändern Dieser Drucker ist mit einer parallelen, einer USB- sowie einer Netzwerkschnittstelle ausgestattet. Eine optionale serielle Schnittstelle und eine optionale Netzwerkschnittstelle können installiert werden. Verschiedene Druckparameter wie beispielsweise die Standardemulation können über das Menüsystem des Druckers für jede Schnittstelle individuell eingestellt werden. Vor Eingabe der nachfolgend erläuterten Änderungen ist immer die einzustellende Schnittstelle auszuwählen.
  • Seite 38 Umgang mit dem Bedienfeld Parameter der seriellen Schnittstelle ändern HINWEIS: Die nachfolgend beschriebenen Einstellungen können nur bei Druckern vorgenommen werden, die mit dem optionalen seriellen Schnittstellen-Kit (IB-11) bestückt sind. Die Parametereinstellungen für die serielle Schnittstelle (d. h. Baudrate, Datenbits, Stoppbits, Parität und Protokoll) können übernommen oder geändert werden.

  • Seite 39: Parameter Der Netzwerkschnittstelle Ändern

    Umgang mit dem Bedienfeld Um beispielsweise die Baudrate von 9600 auf 115200 >Baudrate umzustellen, wie oben beschrieben das Menü "Baudrate" aufrufen. Wird im Display die Baudrate 9600 (bit/s) angezeigt, 9600 auf [OK] drücken. Ein blinkendes Fragezeichen (?) erscheint. Die Taste oder drücken, um durch die verschiedenen Einstellungen zu blättern.

  • Seite 40: Ip-Adresse Auflösen

    Umgang mit dem Bedienfeld drücken. Daraufhin erscheint eines der nachstehend dargestellten Menüs. Um Einstellungen zu ändern, auf [OK] drücken. Mit oder lässt sich der Wert bzw. die Auswahl ändern. Diese Position bei Anschluss an ein Netzwerk mit NetWare auf >NetWare >...

  • Seite 41: Statusseite Für Netzwerkschnittstellenkarte Drucken

    Umgang mit dem Bedienfeld Mit der Taste das Untermenü aufrufen. Wenn oder gedrückt wird, ändert sich die Einstellung wie dargestellt. >>DHCP >>BOOTP >>IP-Adresse 000.000.000.000 >>Subnetzmaske 000.000.000.000 >>Gateway 000.000.000.000 Sobald >>IP-Adresse angezeigt wird, auf [OK] drücken. >>IP-Adresse An der letzten Stelle erscheint ein blinkender Cursor (_). 000.000.000.000 oder drücken, um den Wert an der blinkenden Cursorposition zu erhöhen bzw.
  • Seite 42 Umgang mit dem Bedienfeld Die Taste [MENU] betätigen. Wiederholt auf oder drücken, bis Schnittstelle > erscheint. Wird als aktuelle Schnittstelle nicht Netzwerk angezeigt, Schnittstelle auf [OK] drücken. Ein blinkendes Fragezeichen (?) erscheint. ? Parallel Wiederholt auf oder drücken, bis Netzwerk erscheint. Schnittstelle Auf [OK] drücken.

  • Seite 43: Standardeinstellungen Definieren

    Die Taste [MENU] betätigen. Im Display erscheint wieder Bereit. Alternative Emulation für KPDL-Emulation KPDL ist die von Kyocera entwickelte Implementierung der PostScript-Sprache. Bei Auswahl der Option "KPDL (AUTO)" kann der Drucker den Emulationsmodus automatisch an die computerseitig empfangenen Daten anpassen.

  • Seite 44: Kpdl-Fehler Drucken

    Umgang mit dem Bedienfeld Auf [OK] drücken. Ein blinkendes Fragezeichen (?) erscheint. > Alt. Emulation ? PCL 6 Wiederholt die Taste oder drücken, bis die gewünschte alternative Emulation erscheint. Auf [OK] drücken. Die Taste [MENU] betätigen. Dann erscheint wieder Bereit. KPDL-Fehler drucken Der Drucker kann eine Beschreibung von Druckfehlern ausgeben, die in der KPDL-Emulation auftreten.
  • Seite 45 Umgang mit dem Bedienfeld Die Option KC-GL mit oder auswählen. Emulation ?KC-GL Auf [OK] drücken. drücken. Um die Stiftbreite und/oder die Stiftfarbe zu >KC-GL Stift ändern, auf [OK] drücken. Ein blinkendes Fragezeichen (?) erscheint. Einst.? Stift(1) Wiederholt auf oder drücken, bis die gewünschte Stiftnummer (zwischen 1 und 8) erscheint. Auf [OK] drücken.

  • Seite 46: "Standard" Oder "Dunkel" Für Courier/Letter Gothic Auswählen

    Umgang mit dem Bedienfeld Standardschrift Es ist möglich, für die aktuelle Schnittstelle eine Standardschrift auszuwählen. Dabei kann es sich um einen interne Schrift handeln oder um eine Schrift, die in den Druckerspeicher geladen bzw. auf einer Speicherkarte, einer Festplatte oder dem optionalen ROM gespeichert ist. In diesem Menü...

  • Seite 47: Standard-Schriftgröße Ändern

    Umgang mit dem Bedienfeld drücken. Wiederholt auf oder drücken, >Schriftwahl > bis >Schriftwahl > erscheint. Intern Sicherstellen, dass im Display Internal erscheint, und drücken. Wiederholt auf oder drücken, bis >>Courier erscheint. >>Courier Wenn die Stärke der Schrift Letter Gothic eingestellt werden soll, ist hier stattdessen >>Letter Gothic zu wählen.

  • Seite 48: Zeichenabstand Für Courier/Letter Gothic Einstellen

    Umgang mit dem Bedienfeld Zeichenabstand für Courier/Letter Gothic einstellen Bei Schriften mit festem Zeichenabstand kann der Pitch (Zeichenabstand) eingestellt werden, wenn als Standardschrift Courier oder Letter Gothic aktiviert ist. Die Taste [MENU] betätigen. Wiederholt auf oder drücken, bis Font > erscheint. Font >...

  • Seite 49: Schriftenlisten Ausgeben

    Umgang mit dem Bedienfeld Schriftenlisten ausgeben Um die Auswahl der richtigen Schrift zu erleichtern, können Beispiele aller verfügbaren Schriften ausgedruckt werden (dies gilt auch für heruntergeladene Schriften). Die Taste [MENU] betätigen. Wiederholt auf oder drücken, bis Font > erscheint. Font >...

  • Seite 50: Seiteneinstellungen

    Umgang mit dem Bedienfeld Seiteneinstellungen In den Menüs für die Seiteneinstellungen können die Anzahl der zu druckenden Exemplare und die Seitenausrichtung eingestellt sowie weitere Seiteneinstellungen vorgenommen werden. Anzahl Kopien (Auflage) Für die aktuelle Schnittstelle kann festgelegt werden, wie viele Kopien jeder Seite gedruckt werden sollen.

  • Seite 51: Funktion Des Zeilenvorschubcodes (Lf)

    Umgang mit dem Bedienfeld Wiederholt auf oder drücken, bis >Ausrichtung erscheint. >Ausrichtung Hochformat Auf [OK] drücken. Ein blinkendes Fragezeichen (?) erscheint. Hier Hochformat bzw. Querformat mit oder auswählen. Auf [OK] drücken. Die Taste [MENU] betätigen. Im Display erscheint wieder Bereit. Seitenschutz-Modus Das Menü...

  • Seite 52: Lf-Einstellung

    Umgang mit dem Bedienfeld drücken. Wiederholt auf oder drücken, bis >LF-Einstellung >LF-Einstellung erscheint. Nur LF Auf [OK] drücken. Ein blinkendes Fragezeichen (?) erscheint. Wiederholt auf oder drücken, bis die gewünschte Zeilenvorschub-Einstellung erscheint. Auf [OK] drücken, sobald die gewünschte Einstellung erscheint. Die Taste [MENU] betätigen.

  • Seite 53: Druckqualität Einstellen

    Umgang mit dem Bedienfeld Druckqualität einstellen Im Menü "Druckqualität" kann der Anwender die Intensität für den Tonmodus (Normal bzw. Fein) einstellen. Tonmodus Der Tonmodus bestimmt, wie der Drucker bei der Darstellung von Farben und Halbtönen jedes einzelne Pixel darstellt Normal oder Fein. Die Einstellung "Fein" unterstützt geglättete 4-Bit-Halbtöne für Fotos, Bilder etc., die Einstellung "Normal"...

  • Seite 54: Speichermedien

    Umgang mit dem Bedienfeld Speichermedien Der Drucker unterstützt drei Arten von Speichermedien: Speicherkarte, Festplatte und RAM-Disk. Die Speicherkarte und die Festplatte werden in die entsprechenden Steckplätze des Druckers eingeschoben. Bei der RAM-Disk handelt es sich um einen bestimmten Teil des Druckerspeichers, der für die vorübergehende Ablage von Druckaufträgen reserviert ist.
  • Seite 55 Umgang mit dem Bedienfeld Daten laden Die auf einer Speicherkarte gespeicherten Daten können gedruckt werden. Die Taste [MENU] betätigen. Wiederholt auf oder drücken, bis Compact Flash > Compact Flash > erscheint. drücken. Wiederholt auf oder drücken, bis >Daten laden >Daten laden erscheint (in diesem Beispiel Bericht).

  • Seite 56: Beschreibung

    Umgang mit dem Bedienfeld Sicherstellen, dass im Display Wartend erscheint, und dann auf [GO] drücken. Damit wird veranlasst, dass die Datei auf die Speicherkarte geschrieben wird und der Drucker automatisch eine Informationsseite zum Schreibvorgang auf der Speicherkarte ausdruckt. Die Datei wird zusammen mit einem Zielnamen (auch Partitionsname genannt) auf die Speicherkarte geschrieben.

  • Seite 57: Inhaltsverzeichnis Drucken

    Umgang mit dem Bedienfeld HINWEIS: Bei der Formatierung werden alle eventuell bereits auf dem Speichermedium gespeicherten Daten gelöscht. Die Formatierung der Speicherkarte muss über das Bedienfeld erfolgen. Wenn eine neue Speicherkarte in den Speicherkartensteckplatz geschoben wird, erscheint im Display die Meldung Formatfehler Speicherkarte. Die Taste [MENU] betätigen.

  • Seite 58: Einsatz Der Optionalen Festplatte

    Umgang mit dem Bedienfeld Auf [OK] drücken. In Arbeit erscheint im Display, und das Inhaltsverzeichnis wird gedruckt. Dieser Ausdruck (siehe obiges Beispiel) enthält folgende Informationen: Position Beschreibung Device Name/Number MEMORY CARD/A steht für die Speicherkarte. Capacity Gesamtkapazität der Speicherkarte (in Kilobyte). Used Space Gesamtumfang der auf der Karte gespeicherten Daten (in Kilobyte).

  • Seite 59: Größe Der Ram-Disk Einstellen

    Umgang mit dem Bedienfeld Verfügt der Drucker beispielsweise über eine gesamte installierte Speicherkapazität von 256 MB, kann eine RAM-Disk mit bis zu 220 MB eingerichtet werden. Wenn versucht wird, diesen Grenzwert zu überschreiten, veranlasst der Drucker automatisch eine Abrundung, so dass die RAM-Disk immer eine Kapazität hat, die dem Gesamt-Druckerspeicher abzüglich 9 MB entspricht.

  • Seite 60: Papierhandling

    Umgang mit dem Bedienfeld Papierhandling In diesem Abschnitt wird erläutert, wie die Betriebsart der Universalzufuhr, das Papierformat und der Medientyp für die verschiedenen Papierzufuhr-Optionen geändert werden und die Papierquelle sowie die Papierausgabe gewählt wird. Universalzufuhr-Modus Die Universalzufuhr unterstützt zwei verschiedene Betriebsarten: den Kassettenmodus (Kassette) und den Prioritätsmodus (Zuerst).

  • Seite 61: Medientyp Für Universalzufuhr Einstellen

    Umgang mit dem Bedienfeld Wiederholt auf oder drücken, bis Papierhandling > Papierhandling > erscheint. drücken. Wiederholt auf oder drücken, bis >Univer. Format >Univer. Format erscheint. In diesem Beispiel ist die Universalzufuhr auf das Format A4 eingestellt. Um das Papierformat zu ändern, auf [OK] drücken. Ein blinkendes Fragezeichen (?) erscheint. Mit den Tasten oder den gewünschten Medientyp aufrufen.

  • Seite 62: Univ.zufuhr Typ Normalpapier

    Umgang mit dem Bedienfeld Nähere Informationen zu den Medientypen, die über die Universalzufuhr verarbeitet werden können, siehe Verfügbare Papiersorten auf Seite 1-2. Die Taste [MENU] betätigen. Wiederholt auf oder drücken, bis Papierhandling > Papierhandling > erscheint. drücken. Wiederholt auf oder drücken, bis >Univ.zufuhr Typ >Univ.zufuhr Typ erscheint.
  • Seite 63 Umgang mit dem Bedienfeld Wiederholt auf oder drücken, bis >Größe Kas.1 > >Größe Kas.1 > erscheint. Das Papierformat wird ebenfalls angezeigt. HINWEIS: >Größe Kas.3 > bzw. >Größe Kas.4 > erscheint, wenn eine optionale Papierzufuhr (PF-710) installiert ist. >Größe Kas.3 > erscheint, wenn eine optionale Papierzufuhr (PF-750) installiert ist.

  • Seite 64: Maßeinheit

    Umgang mit dem Bedienfeld drücken. >>Maßeinheit erscheint im Display. >>Maßeinheit Auf [OK] drücken. Ein blinkendes Fragezeichen (?) erscheint. oder die Option mm oder Zoll auswählen. Auf [OK] drücken. Die Taste [MENU] betätigen. Dann erscheint wieder Bereit. Medientyp für Papierkassette einstellen Indem für die Papierkassette ein Medientyp (Normalpapier, Recycling-Papier etc.) eingestellt wird, wird dafür gesorgt, dass der Drucker automatisch den in der betreffenden Kassette enthaltenen Medientyp einzieht, wenn dieser im Druckertreiber bestimmt wurde.

  • Seite 65: Papierquelle Auswählen

    Umgang mit dem Bedienfeld Wenn der gewünschte Kassetten Typ angezeigt wird, auf [OK] drücken. Auf [MENU] drücken, um die Menüauswahl zu verlassen. Papierquelle auswählen Dieses Menü dient dazu, am Bedienfeld eine Papierquelle zu wählen, aus der der Drucker standardmäßig Papier einzieht. Ist eine optionale Papierzufuhr installiert, kann auch diese als Standard-Papierquelle eingestellt werden.
  • Seite 66 Umgang mit dem Bedienfeld HINWEIS: Auch über die Universalzufuhr kann im Duplexbetrieb gedruckt werden. Wenn die Zufuhr auf den Prioritätsmodus (Zuerst) eingestellt ist, werden Papierformat und Medientyp der aktuell eingestellten Standard-Papierquelle automatisch übernommen. Stimmen Papierformat und Medientyp des in der Universalzufuhr eingelegten Papiers hiermit nicht überein, können Papierstaus auftreten.

  • Seite 67: Ausgabeziel Wählen

    Umgang mit dem Bedienfeld Mit den Tasten oder die gewünschte Bindevariante aufrufen. Im Display erscheinen nacheinander folgende Optionen: Aus (Standardeinstellung) kurze Seite lange Seite Sobald die gewünschte Bindevariante angezeigt wird, auf [OK] drücken. Damit ist die betreffende Bindevariante eingestellt. Auf [MENU] drücken, um die Menüauswahl zu verlassen. Ausgabeziel wählen Im Menü...

  • Seite 68: Benutzerdefinierten Medientyp Einstellen

    Umgang mit dem Bedienfeld Wiederholt auf oder drücken, bis >Ignoriere A4/LT >Ignoriere A4/LT erscheint. Um die Einstellung zu ändern, auf [OK] drücken. Ein blinkendes Fragezeichen (?) erscheint. oder drücken, um von Aus zu Ein zu wechseln. Auf [OK] drücken. Die Funktion "Ignoriere A4/Letter" ist jetzt aktiv. Auf [MENU] drücken, um die Menüauswahl zu verlassen.

  • Seite 69: Papiergewicht Einstellen

    Umgang mit dem Bedienfeld Papiergewicht einstellen Für einen benutzerdefinierten Medientyp kann ein bestimmtes Papiergewicht eingestellt werden. Die nachfolgende Tabelle bietet einen Überblick darüber, welche Papiergewichte jeder Medientyp unterstützt. Medientyp, der in die Kassette eingelegt wird. Leicht Normal Normal Normal Schwer Schwer Schwer Sehr...

  • Seite 70: Duplexverarbeitung Einstellen

    Umgang mit dem Bedienfeld Den benutzerdefinierten Medientyp anzeigen (siehe Benutzerdefinierten Medientyp einstellen auf Seite 2-52 und auf drücken. Wiederholt auf oder drücken, bis >>Papiergewicht >>Papiergewicht erscheint. Normal 2 Auf [OK] drücken. Ein blinkendes Fragezeichen (?) erscheint. Mit den Tasten oder das gewünschte Papiergewicht aufrufen.
  • Seite 71 Umgang mit dem Bedienfeld drücken. Wiederholt auf oder drücken, bis >Medien-Typ >Medien-Typ zurücksetzen erscheint. zurücksetzen Um alle benutzerdefinierten Medientypen zurückzusetzen, auf [OK] drücken. Ein Fragezeichen (?) erscheint. Auf [OK] drücken. Damit werden sämtliche Einstellungen für benutzerdefinierte Medientypen auf die Standardwerte zurückgesetzt. Im Display erscheint wieder Bereit. 2-55...

  • Seite 72: Schwarzweiß- Oder Farbdruck Wählen

    Umgang mit dem Bedienfeld Schwarzweiß- oder Farbdruck wählen Im Menü "Farbmodus" kann definiert werden, ob die Druckausgabe in Schwarzweiß oder in Farbe erfolgen soll. Standardmäßig ist der Drucker für die Ausgabe von Farbdrucken konfiguriert. Die Taste [MENU] betätigen. Wiederholt auf oder drücken, bis Farbmodus erscheint.

  • Seite 73: Zählerstände Ablesen

    Umgang mit dem Bedienfeld Zählerstände ablesen Bei Bedarf kann jederzeit abgerufen werden, wie viele Drucke bislang insgesamt erstellt wurden. Die Gesamtzahl der erstellten Druckseiten wird auch auf der Statusseite ausgewiesen. Siehe Statusseite drucken auf Seite 2-11. Gesamtzahl Druckseiten anzeigen Die Gesamtzahl der erstellten Druckseiten kann wie nachfolgend erläutert abgerufen werden. Eine Modifikation der hier angezeigten Werte ist jedoch nicht möglich.

  • Seite 74: Sonstige Einstellungen

    Umgang mit dem Bedienfeld Sonstige Einstellungen Im Untermenü Andere können folgende Einstellungen vorgenommen werden: • Anzeigesprache wählen • FormFeed-Timeout einstellen • Sleep-Timer aktivieren/deaktivieren • Hexadezimalen Speicherauszug erstellen (HEX-DUMP) • Drucker zurücksetzen • Ressourcenschutz • Warnton einstellen • Automatische Fortsetzung des Druckvorgangs nach Fehler •...

  • Seite 75: Formfeed-Timeout Einstellen

    Umgang mit dem Bedienfeld FormFeed-Timeout einstellen Wenn der Drucker während einer bestimmten Zeitspanne keine Daten erhält, stellt er einen Zeitüberlauf fest und gibt die aktuelle Schnittstelle frei. Eventuell im Puffer befindliche Daten werden ausgedruckt, und die betreffende Seite wird ausgegeben. Das Standard-Timeout beträgt 30 Sekunden.

  • Seite 76: Sleep-Timer Einstellen

    Umgang mit dem Bedienfeld Wiederholt auf oder drücken, um von Ein zu Aus >>Auto Ruhe zu wechseln. ? Aus Auf [OK] drücken. Der Sleep-Timer ist jetzt deaktiviert. Auf [MENU] drücken, um die Menüauswahl zu verlassen. Sleep-Timer einstellen Es kann eingestellt werden, wie lange der Drucker warten soll, bevor er bei Nichtbenutzung in den Ruhemodus wechselt.

  • Seite 77: Drucker Zurücksetzen

    Umgang mit dem Bedienfeld Erneut auf [OK] drücken. Eine Sekunde lang erscheint In Arbeit die Meldung In Arbeit, gefolgt von Wartend. Wartend Solange im Display Wartend erscheint (standardmäßig 30 Sekunden), die zu überprüfenden Daten an den Drucker übertragen. Während des Datenempfangs erscheint die Meldung Es wird gedruckt.

  • Seite 78: Warnton Einstellen

    Umgang mit dem Bedienfeld Ressourcenschutz Standardmäßig gehen, wenn von der PCL 6-Emulation zu einer anderen Emulation gewechselt wird, alle geladenen Schriften und Makros verloren. Wird jedoch der Ressourcenschutz aktiviert, verbleiben diese PCL-Ressourcen im Druckerspeicher, so dass sie bei einer Rückkehr zu PCL 6 weiterhin verfügbar sind.

  • Seite 79: Automatische Betriebswiederaufnahme Nach Fehler

    Umgang mit dem Bedienfeld Mit den Tasten oder den gewünschten Alarm aufrufen. >>Fehler Im Display erscheinen nacheinander die unten angegebenen Optionen. Fehler Bereit Auftragsende Code-Bestät. Auf [OK] drücken. Ein blinkendes Fragezeichen (?) erscheint. Hier Ein bzw. Aus mit oder auswählen. Auf [OK] drücken.

  • Seite 80: Endbearbeitung

    Umgang mit dem Bedienfeld Hier Ein bzw. Aus mit oder auswählen. Auf [OK] drücken. Auf [MENU] drücken, um die Menüauswahl zu verlassen. Im Display erscheint wieder Bereit. Zeit bis zur automatischen Fortsetzung des Druckvorgangs einstellen Die Taste [MENU] betätigen. Wiederholt auf oder drücken, bis Andere >...

  • Seite 81: Fehlererkennung Beim Heften

    Umgang mit dem Bedienfeld Wiederholt auf oder drücken, bis >Endverarb. Fehler > >Endverarb. > erscheint. Fehler drücken. >>Duplex Wiederholt auf oder drücken, bis >>Duplex erscheint. Auf [OK] drücken. Ein blinkendes Fragezeichen (?) erscheint. >>Duplex ? Aus oder drücken, um von Aus zu Ein zu wechseln. >>Duplex ? Ein Auf [OK] drücken.

  • Seite 82: Fehlererkennung Beim Lochen

    Umgang mit dem Bedienfeld Fehlererkennung beim Lochen Diese Einstellung ist nur verfügbar, wenn die Loch-Einheit am optionalen Finisher installiert ist. Diese Einstellung legt fest, ob die Meldung Locherbehälter voll erscheint, wenn der Lochabfallbehälter der Loch-Einheit voll ist. Die Meldung wird angezeigt und der Druckvorgang wird angehalten. Der Druckvorgang wird automatisch fortgesetzt, sobald der Lochabfallbehälter geleert und wieder in die Loch-Einheit eingesetzt wurde.
  • Seite 83 Umgang mit dem Bedienfeld Option "Normale Farbregistrierung" Korrigiert einen durchschnittlichen Versatz bei der Farbausgabe. Farbmuster drucken Die Taste [MENU] betätigen. Wiederholt auf oder drücken, bis Andere > erscheint. Andere > drücken. Wiederholt auf oder drücken, bis >Normale >Normale > Registrierung > erscheint. Registrierung drücken.

  • Seite 84: Farben Einstellen

    Umgang mit dem Bedienfeld Farben einstellen Die Schritte 1 bis 5 des vorhergehenden Abschnitts ausführen. Wiederholt auf oder drücken, bis >>Magenta anpass >>Magenta anpass erscheint. Auf [OK] drücken. 0 wird für alle Parameter angezeigt, >>Magenta anpass und der Cursor blinkt unter dem Wert für Links (F). F=0 V=0 R=0 Die linke Muster (F) im Magenta-Bereich der Korrekturtabelle für die Farbausrichtung überprüfen.
  • Seite 85 Umgang mit dem Bedienfeld Option "Registrierungsdetails" Führt umfassendere Korrekturmaßnahmen durch. Farbmuster drucken Die Taste [MENU] betätigen. Wiederholt auf oder drücken, bis Andere > erscheint. Andere > drücken. Wiederholt auf oder drücken, bis >Registrie- > >Registrierungsdetails > erscheint. rungsdetails drücken. Wiederholt auf oder drücken, bis >>Farbmuster drucken erscheint.
  • Seite 86 Umgang mit dem Bedienfeld Farben einstellen Die Schritte 1 bis 5 des vorhergehenden Abschnitts ausführen. Wiederholt auf oder drücken, bis >>M 1234567 3 >>M 1234567 (Magenta anpass) erscheint. MH=0000000 MV=0 Auf [OK] drücken. 0 wird für jeden Einzelwert angezeigt, und der >>M 1234567 Cursor blinkt unter der äußersten linken Position des MH-Wertes.

  • Seite 87: Service-Statusseite Drucken

    Umgang mit dem Bedienfeld Service-Statusseite drucken Die Service-Statusseite enthält wesentlich detailliertere Informationen zu den Druckereinstellungen als die Standard-Statusseite und wird daher vorwiegend für Wartungszwecke benötigt. Da viele Informationen der Service-Statusseite jedoch auch für den Anwender von Nutzen sein können, wird die Ausgabe dieser Seite nachfolgend beschrieben. Die Taste [MENU] betätigen.
  • Seite 88 Umgang mit dem Bedienfeld Wiederholt auf oder drücken, bis >>Farb-Kalibrierung >>F erscheint. arb- Kalibrierung Um die Farbkalibrierung zu veranlassen, [OK] drücken. Daraufhin erscheint ein Fragezeichen (?). Hier muss die Ausführung der Kalibrierung bestätigt werden. Auf [OK] drücken. Im Display erscheint Bitte warten Bitte warten (Kalibrierung) und der Kalibrierungsvorgang wird gestartet.

  • Seite 89: Optionen

    Optionen In diesem Kapitel werden folgende Themen behandelt: • Allgemeine Informationen…3-2 • Speichererweiterungsmodule…3-5 • Netzwerkschnittstelle…3-8 • Festplatte…3-9 • Speicherkarte (CompactFlash)…3-10 Informationen zur Verfügbarkeit der gewünschten Komponenten hält der Kundendienst bereit.

  • Seite 90: Allgemeine Informationen

    Optionen Allgemeine Informationen Für den Drucker sind die nachfolgend aufgeführten Optionen verfügbar. Anweisungen zur Installation dieser Optionen befinden sich in der jeweils mitgelieferten Dokumentation. Speichererweiterung Data Security Kit (D) (DIMM 128/256/ 512 MB) Festplatte Drucker Serielle RS-232C- Schnittstelle IB-11 Netzwerkschnittstell- enkarte IB-21E/23 Speicherkarte (CompactFlash)
  • Seite 91 Optionen Papierzufuhr PF-710 Die optionale Papierzufuhr hat eine Kapazität von ca. 500 Blatt in den Formaten A5 bis A3 bzw. Ledger. Bis zu zwei Papierzufuhreinheiten dieses Typs können unter dem Drucker installiert werden. Papierzufuhr PF-750 Fasst etwa 3000 Blatt im Format A4, B5 oder Letter. Nur eine Papierzufuhreinheit dieses Typs kann unter dem Drucker installiert werden.

  • Seite 92: Booklet-Einheit Bf

    Optionen Dokument-Finisher DF-730 Ermöglicht die gleichzeitige Endbearbeitung von etwa 1.000 Blatt. Stellt außerdem Funktionen für das Heften und Gruppieren von Dokumentensätzen bereit. Die Einheit wird an der linken Druckerseite installiert. Booklet-Einheit BF-710 Ermöglicht das automatische Heften und Falten von Broschüren. Die Einheit wird im Dokument- Finisher DF-710 an der linken Druckerseite installiert.

  • Seite 93: Speichererweiterungsmodule

    Optionen Speichererweiterungsmodule Um den Drucker für komplexere Druckaufträge sowie höhere Druckgeschwindigkeiten auszurüsten, kann der Speicher durch optionale Speichermodule (DIMM-Module) erweitert werden. Hierfür stehen auf der Hauptplatine des Druckers zwei zusätzliche Steckplätze zur Verfügung. Es stehen Zusatz-Speichermodule mit Kapazitäten von 128, 256 oder 512 MB zur Verfügung. Die maximale Speichergröße beträgt 1024 MB.
  • Seite 94 Optionen Die beiden Befestigungsschrauben der Hauptplatine lösen. Die Hauptplatine langsam und vorsichtig aus dem Drucker herausziehen. Das Speichermodul aus der Verpackung nehmen. Die Klammern an beiden Enden des DIMM- Sockels öffnen. Das Speichermodus mit den Anschlussstiften nach unten einsetzen und hierbei darauf achten, dass die Einkerbungen am Modul mit den entsprechenden Vorsprüngen am DIMM-Sockel fluchten.

  • Seite 95: Speichermodul Ausbauen

    Optionen Speichermodul ausbauen Um ein Speichermodul auszubauen, die Halteklammern am Speichermodulsockel nach außen klappen. Danach das Speichermodul vorsichtig aus dem Sockel herausziehen. Speichererweiterung testen Nach dem Einbau von DIMM-Modulen in den Drucker sollte ein Druckertest durchgeführt werden, um festzustellen, ob die Installation erfolgreich war. Um Speichererweiterung zu testen, wie folgt vorgehen: Sicherstellen, dass der Drucker ausgeschaltet ist.

  • Seite 96: Netzwerkschnittstelle

    Optionen Netzwerkschnittstelle Der FS-C8100DN verfügt standardmäßig über eine Netzwerkschnittstelle. Der Drucker unterstützt die Protokolle TCP/IP, IPX/SPX, NetBEUI und AppleTalk und ermöglicht somit dem Netzwerkdruck auf verschiedenen Plattformen unter Windows, Macintosh, UNIX und NetWare. Bei Bedarf kann wie nachfolgend beschrieben eine optionale Netzwerkschnittstellenkarte installiert werden.

  • Seite 97: Festplatte

    Optionen Festplatte Die Festplatte in den Steckplatz für optionale Festplatten (HDD) einschieben. Wenn eine Festplatte im Drucker installiert ist, können die empfangenen Daten gerastert und dort gespeichert werden. Anhand dieser gespeicherten Daten können mit Hilfe einer elektronischen Sortierfunktion Mehrfachkopien eines Druckauftrags mit hoher Geschwindigkeit ausgegeben werden. Außerdem kann die e-MPS-Funktion verwendet werden.

  • Seite 98: Speicherkarte (Compactflash)

    Optionen Speicherkarte (CompactFlash) Der Steckplatz für die Speicherkarte befindet sich an der rechten Seite des Druckers. Auf einer Speicherkarte können optionale Schriften, Makros, Formulare etc. gespeichert werden. Der Drucker lädt den Inhalt dieser Karte unmittelbar nach dem Einschalten in den internen Druckerspeicher. Weitere Informationen zu den verfügbaren Speicherkarten liefern die entsprechenden Händler.

  • Seite 99: Schnittstelle Zum Rechner

    Schnittstelle zum Rechner In diesem Kapitel werden folgende Themen behandelt: • Allgemeine Informationen…4-2 • Parallele Schnittstelle…4-3 • USB-Schnittstelle…4-5 • Serielle Schnittstelle (Option)…4-6 • RS-232C-Protokoll…4-7...

  • Seite 100: Allgemeine Informationen

    Schnittstelle zum Rechner Allgemeine Informationen In diesem Anhang werden die Signale der parallelen, der USB- und der (optionalen) seriellen Schnittstelle des Druckers erläutert. Darüber hinaus sind hier die Pinbelegungen, die Signalfunktionen, die Zeittakte, die Steckerspezifikationen sowie die Spannungspegel aufgeführt. In diesem Kapitel werden folgende Themen behandelt: •...

  • Seite 101: Parallele Schnittstelle

    Schnittstelle zum Rechner Parallele Schnittstelle Datenübertragungsmodi Für die Datenübertragung über die parallele Schnittstelle unterstützt der Drucker unter anderem einen Highspeed-Modus. Der zu benutzende Modus kann über das Bedienfeld gewählt werden. Für Informationen zum Ändern des Datenübertragungsmodus siehe Modus der parallelen Schnittstellen einstellen auf Seite 2-21.
  • Seite 102 Schnittstelle zum Rechner Zum / Vom Signal Beschreibung — [nAutoFd] Ignoriert — — Nicht belegt — 0 V DC — Gehäuseerde — +5 V DC Dieser Pin ist mit der +5-V-Gleichstromversorgung des Druckers verbunden (+5±0,5 V, maximal abgesichert bis 400 mA). —...

  • Seite 103: Usb-Schnittstelle

    Schnittstelle zum Rechner USB-Schnittstelle Der Drucker unterstützt den Hi-Speed USB-Standard (Universal Serial Bus). Nachfolgend ein Überblick über die USB-Spezifikationen sowie die über die einzelnen Pins der USB-Schnittstelle übertragenen Signale. Spezifikationen Basisspezifikation Entspricht dem Hi-Speed USB-Standard. Anschlüsse Drucker: Buchse des Typs B mit Upstream-Port Kabel: Stecker des Typs B Kabel Ein maximal 5 m langes geschirmtes Kabel verwenden, das dem USB-Standard 2.0...

  • Seite 104: Serielle Schnittstelle (Option)

    Schnittstelle zum Rechner Serielle Schnittstelle (Option) Wenn das optionale serielle Schnittstellen-Kit (IB-11) im Drucker installiert wird, kann dieser mit der standardmäßigen, seriellen Schnittstelle eines Computers (RS-232C) kommunizieren. Schnittstellensignale Die nachfolgende Tabelle zeigt die Pinbelegung und die entsprechenden Eingangs- und Ausgangssignale des RS-232C-Anschlusses am Drucker. Zum / Vom Signal Beschreibung...

  • Seite 105: Parameter Des Rs-232C-Protokolls

    Schnittstelle zum Rechner RS-232C-Protokoll Parameter des RS-232C-Protokolls Ein Protokoll bildet eine Reihe von Regeln, nach denen Informationen zwischen verschiedenen Geräten ausgetauscht werden. Die Parameter des RS-232C-Protokolls sind in einem batteriegestützten Speicher im Drucker abgelegt. Anhand der Statusseite lassen sich die Parameter wie folgt überprüfen: •...
  • Seite 106 Schnittstelle zum Rechner H4: Parität Parameterwert Baudrate Keine Ungerade Gerade Ignoriert Werkseitig ist "0" (Keine) voreingestellt. H5: Protokoll Parameterwert Baudrate Kombination aus DTR (logisch "High") und XON/XOFF DTR (logisch "High") DTR (logisch "Low") XON/XOFF ETX/ACK Werkseitig ist "0" voreingestellt. H6: Schwelle für "Puffer fast voll" Prozentsatz von 0 bis 99.

  • Seite 107: Glossar

    Ein Standard, nach dem ein Drucker an einen Rechner angeschlossen wird. Dieser Standard wurde 1994 vom Institute of Electrical and Electronic Engineers festgelegt. IP-Adresse (IP = Internet Protocol) Nummer, die im gleichen Netzwerk nur einmal vorkommt. KPDL Von Kyocera entwickelte Implementierung von PostScript 3. Glossar-1...
  • Seite 108 NetBEUI (erweiterte NetBIOS-Schnittstelle) Ermöglicht im Vergleich zu TCP/IP die Nutzung erweiterter Funktionen in kleinen Netzen. Parallele Schnittstelle Bei einer parallelen Schnittstelle erfolgt der Datentransfer zwischen Drucker und Computer in 8-Bit-Paketen. Der Drucker ist dabei zu einer IEEE1284-kompatiblen bidirektionalen Kommunikation fähig. PostScript Seitenbeschreibungssprache, die von Adobe Systems Inc.
  • Seite 109 Universalzufuhr Wird anstelle der Papierkassette benutzt, wenn Umschläge, Postkarten, Folien oder Etiketten bedruckt werden sollen. USB (Universal Serial Bus) Ein Standard für Schnittstellen mit niedrigen bis mittleren Geschwindigkeiten. Dieser Drucker unterstützt Hi-Speed USB. Die maximale Übertragungsrate beträgt 480 MBit/s, die maximale Kabellänge fünf Meter.
  • Seite 110 Glossar-4...

  • Seite 111: Index

    Index Endbearbeitung Fehlererkennung beim Duplexdruck 2-64 A4/Letter ignorieren Fehlererkennung beim Heften 2-65 Beschreibung 2-51 Fehlererkennung beim Lochen 2-66 Anzeigen Etiketten 1-7 Medientyp 2-6 Papierformat 2-5 Schnittstelle 2-4 Auflage Farbeinstellungen einstellen 2-34 Farbausrichtung 2-66 Ausgabegerät Kalibrierung 2-71 wählen 2-51 Schwarzweiß- oder Farbdruck wählen 2-56 Ausrichtung Farbiges Papier 1-9 einstellen 2-34...
  • Seite 112 einstellen 2-59, 2-60 Sonderdruckmaterial 1-7 Optionen Speicher Übersicht 3-2 auf der Statusseite 2-11 Speichererweiterung 3-5 Speichermodule installieren 3-5 Papier Speicherauszug (HEX-DUMP) empfohlene Marken und Sorten 1-3 ausgeben 2-60 Medientypen in Medientypanzeige 2-6 Speichererweiterung Glossar-2 minimales und maximales Papierformat 1-3 Speicherkarte Papierformate, Tabelle und Anzeige 2-5 Daten löschen 2-40 Papiergewicht...
  • Seite 113 Virtuelle Mailbox Aufträge abrufen 2-17 Funktionen 2-14 Liste des VMB-Inhalts drucken 2-17 maximaler Speicherplatz 2-20 Vordrucke 1-9 Wagenrücklauf (CR) einstellen 2-36 Warnton einstellen 2-62 Zähler Gesamtzahl Druckseiten ablesen 2-57 Zählerstände ablesen 2-57 Zeilenvorschub (LF) einstellen 2-35 Zurücksetzen Drucker 2-61 Index-3...
  • Seite 114 Index-4...
  • Seite 116 Kyocera Corporation...
  • Seite 118 Version 1.1 2008. 12...
