8/12
Bosch Rexroth AG
Bosch Rexroth AG
Zusammenbau des Speichers
Medium in Speicher einfüllen. Bis 4 l-Speicher ca. 10 % des
Volumens; bei größeren Speichern ca. 5% des Volumens.
Blase schmieren und vorsichtig in das Gehäuse einführen. Bei
Gehäuseeinführung leicht schräg ansetzen, Blase darf weder
gefaltet noch verdreht sein. Bei Speicher ab 10 l Volumen ent-
sprechende Montagestange verwenden.
Ohne Abbildung:
Typschild und Befestigungsmutter montieren ohne die Mutter
anzuziehen.
Abb. 10 + 11 (siehe Seite 6)
Gängigkeit des Ventils überprüfen. In Speichergehäuse einset-
zen, ebenso den Gummiring. Das gesamte Ölventil auf dem
Haltering zentrieren und nach außen ziehen.

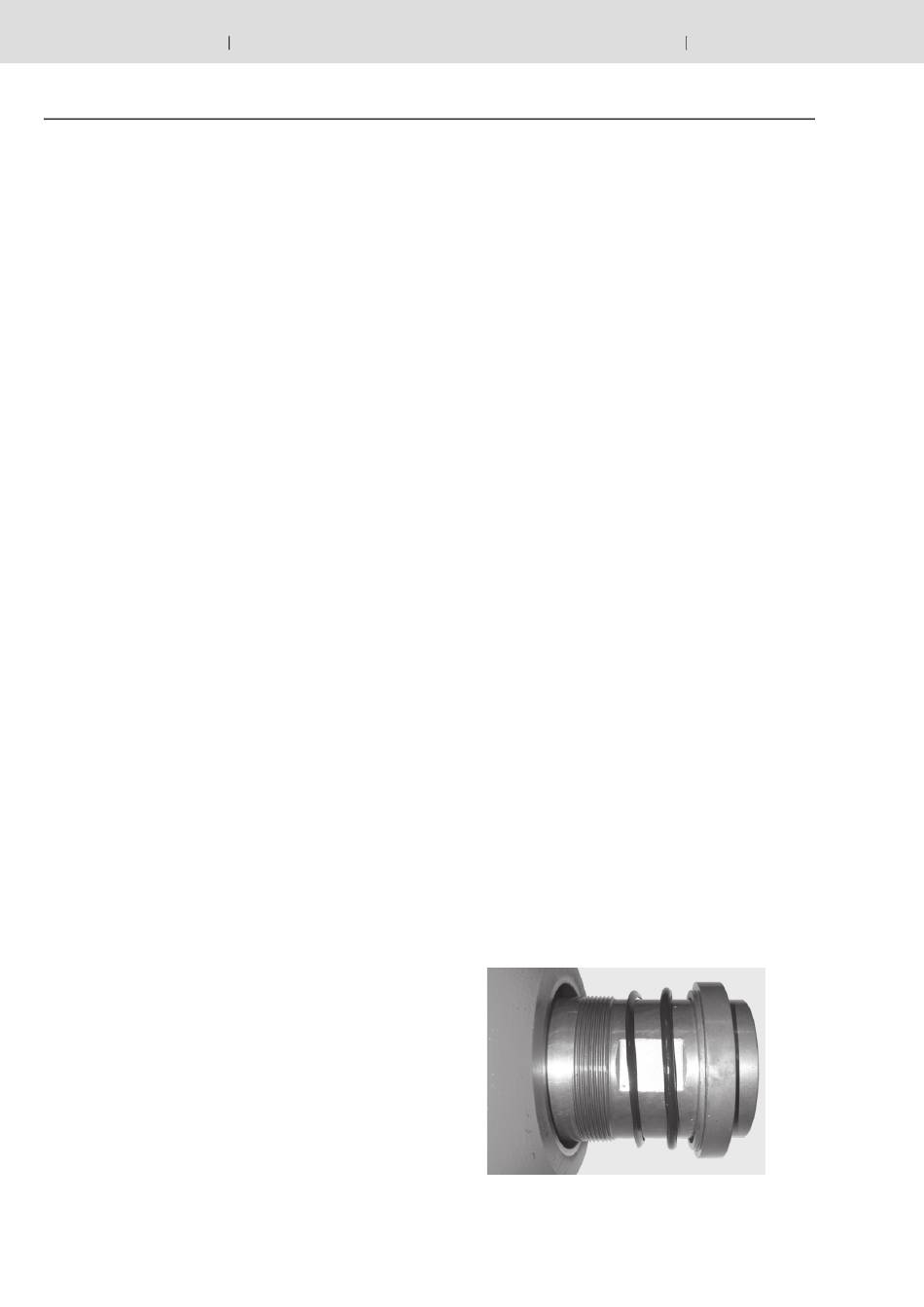

Abb.15
In dieser Reihenfolge wieder einbauen: O-Ring, Scheibe und
Abstandshülse.
Montage- und Reparaturanweisung
RD 50140-R/05.05
