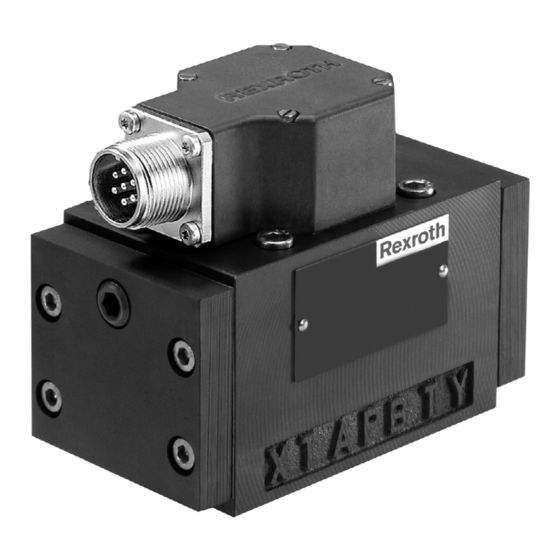

Bosch Rexroth 4WS2EM 10 XL Serie Betriebsanleitung
Servo-wegeventil mit mechanischer wegrückführung
Vorschau ausblenden
Andere Handbücher für Rexroth 4WS2EM 10 XL Serie:
- Bedienungsanleitung (16 Seiten) ,
- Betriebsanleitung (48 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Bosch Rexroth 4WS2EM 10 XL Serie
Inhaltszusammenfassung für Bosch Rexroth 4WS2EM 10 XL Serie
- Seite 1 Servo-Wegeventil mit mechanischer Wegrückführung (Einsatzbereich nach Explosionsschutzrichtlinie 2014/34/EU: II 3G) Typ 4WS2EM 10...XL... Betriebsanleitung Ersetzt: --.-- RD29583-XL-B/01.18 Deutsch <Ersetzen Sie diese Abbildungsfläche durch Ihre Produktabbildung>...
- Seite 2 IT: La messa in servizio di questo prodotto può essere eseguita solo se si dispone del presente manuale d‘uso in una lingua ufficiale della UE conosciuta e se ne è stato compreso il contenuto In caso contrario rivolgersi al referente Bosch Rexroth o al punto di assistenza competente.
- Seite 3 NL: U mag het product pas in bedrijf stellen, als deze bedieningshandleiding voor u beschikbaar is in een voor u begrijpelijke, officiële taal van de EU en als u de inhoud daarvan begrepen heeft. Is dit niet het geval, neem dan a.u.b. contact op met uw Bosch Rexroth contactpersoon of de servicepartner.
- Seite 4 Verwender nicht von eigenen Beurteilungen und Prüfungen. Unsere Produkte unterliegen einem natürlichen Verschleiß- und Alterungsprozess. © Alle Rechte bei Bosch Rexroth AG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Auf der Titelseite ist eine Beispielkonfiguration abgebildet.
-
Seite 5: Inhaltsverzeichnis
10.2 Inspektion und Wartung 10.3 Wartungsplan 10.4 Instandsetzung 10.5 Filterelement tauschen 10.6 Äußere Leckagen beheben 10.7 Ersatzteile Demontage und Ausbau Entsorgung 12.1 Umweltschutz 12.2 Rückgabe an Bosch Rexroth AG 12.3 Verpackungen 12.4 Eingesetzte Materialien 12.5 Recycling RD29583-XL -B/01.18, 4WS2EM 10...XL..., Bosch Rexroth AG... - Seite 6 6/48 Erweiterung und Umbau Fehlersuche und Fehlerbehebung 14.1 So gehen Sie bei der Fehlersuche vor Technische Daten Anhang 16.1 Anschriftenverzeichnis Konformitätserklärung Index Bosch Rexroth AG, 4WS2EM 10...XL..., RD29583-XL -B/01.18...
-
Seite 7: Zu Dieser Dokumentation
1.3 Darstellung von Informationen Damit Sie mit dieser Dokumentation schnell und sicher mit Ihrem Produkt arbeiten können, werden einheitliche Sicherheitshinweise, Symbole, Begriffe und Abkürzungen verwendet. Zum besseren Verständnis sind diese in den folgenden Abschnitten erklärt. RD29583-XL -B/01.18, 4WS2EM 10...XL..., Bosch Rexroth AG... - Seite 8 Tabelle 3: Bedeutung der Symbole Symbol Bedeutung Wenn diese Information nicht beachtet wird, kann das Produkt nicht optimal genutzt bzw. betrieben werden. ▶ Einzelner, unabhängiger Handlungsschritt Nummerierte Handlungsanweisung: Die Ziffern geben an, dass die Handlungsschritte aufeinander folgen. Bosch Rexroth AG, 4WS2EM 10...XL..., RD29583-XL -B/01.18...
-
Seite 9: Abkürzungen
Lesen Sie diese Dokumentation gründlich und vollständig, bevor Sie mit dem Produkt arbeiten. ▶ Bewahren Sie die Dokumentation so auf, dass sie jederzeit für alle Benutzer zugänglich ist. ▶ Geben Sie das Produkt an Dritte stets zusammen mit den erforderlichen Dokumentationen weiter. RD29583-XL -B/01.18, 4WS2EM 10...XL..., Bosch Rexroth AG... -
Seite 10: Bestimmungsgemäße Verwendung
Wollen Sie das Ventil mit anderen als von der Bosch Rexroth AG in dieser Betriebsanleitung definierten Anschluss-, Einsatz- oder Leistungsdaten verwenden, dann nehmen Sie bitte zuvor Kontakt mit der Bosch Rexroth AG auf. Das Ventil darf ohne schriftliche Zustimmung der Bosch Rexroth AG nicht mit anderen Anschluss-, Einsatz- oder Leistungsdaten, als sie in dieser Betriebsanleitung beschrieben sind, verwendet werden. -
Seite 11: Qualifikation Des Personals
Sicherheitshinweise 11/48 Für Schäden bei nicht bestimmungsgemäßer Verwendung übernimmt die Bosch Rexroth AG keine Haftung. Die Risiken bei nicht bestimmungsgemäßer Verwendung liegen allein beim Benutzer. 2.4 Qualifikation des Personals Die in dieser Dokumentation beschriebenen Tätigkeiten erfordern grundlegende Kenntnisse der Mechanik, Elektrik, Hydraulik, Pneumatik sowie Kenntnisse der zugehörigen Fachbegriffe. -
Seite 12: Allgemeine Sicherheitshinweise
• Sie dürfen das Produkt erst dann in Betrieb nehmen, wenn festgestellt wurde, dass das Endprodukt (beispielsweise eine Maschine oder Anlage), in das die Rexroth-Produkte eingebaut sind, den länderspezifischen Bestimmungen, Sicherheitsvorschriften und Normen der Anwendung entspricht. Bosch Rexroth AG, 4WS2EM 10...XL..., RD29583-XL -B/01.18... -
Seite 13: Produktspezifische Sicherheitshinweise
Das Ventil steuert Bewegungen in Maschinen oder Anlagen. Bei mechanischen und elektrischen Störungen z.B. Ausfall der Energieversorgung können Personen durch die Anlage erfasst, weggeschleudert oder gequetscht werden. ▶ Beachten Sie beim Aufbau Ihrer Schaltung die funktionale Sicherheit nach z.B. EN ISO 13849. RD29583-XL -B/01.18, 4WS2EM 10...XL..., Bosch Rexroth AG... - Seite 14 Festigkeit der Ventilbefestigungsschrauben, so dass sich das Ventil lösen und somit ein Verletzungsrisiko darstellen kann. ▶ Tauschen Sie Ventile mit Korrosionsschäden frühzeitig aus. ▶ Kontrollieren Sie in regelmäßigen Abständen den Oberflächenschutz am Ventil und an den Ventilbefestigungsschrauben. Bosch Rexroth AG, 4WS2EM 10...XL..., RD29583-XL -B/01.18...
-
Seite 15: Persönliche Schutzausrüstung
Der Betreiber ist verpflichtet, in der Auftragsbestätigung zu prüfen, ob das gelieferte Ventil der benötigten Kategorie und zugehörigen Zone entspricht. Der Betreiber des Ventils von Bosch Rexroth ist verantwortlich, dass • das Ventil nur entsprechend der in dieser Betriebsanleitung definierten, bestimmungsgemäßen Verwendung eingesetzt wird. -
Seite 16: Allgemeine Hinweise Zu Sachschäden Und Produktschäden
Achten Sie darauf, dass kein Reinigungsmittel in das Hydrauliksystem eindringt. Umweltschädliche Druckflüssigkeit! Austretende Druckflüssigkeit führt zu Umweltverschmutzung. ▶ Entfernen Sie eventuelle Leckagen umgehend. ▶ Entsorgen Sie die Druckflüssigkeit nach den nationalen Bestimmungen Ihres Landes. Bosch Rexroth AG, 4WS2EM 10...XL..., RD29583-XL -B/01.18... -
Seite 17: Lieferumfang
▶ Prüfen Sie den Lieferumfang auf mögliche Transportschäden, siehe Kapitel 6 „Transport und Lagerung“. Bei Reklamationen wenden Sie sich bitte an die Bosch Rexroth AG, siehe Kapitel 16.1 „Anschriftenverzeichnis“. Zubehör wie Ventilanschlussplatten sind nicht im Lieferumfang enthalten, sondern separat bestellbar. Siehe hierzu das Kapitel 7.6 „Notwendiges Zubehör“. -
Seite 18: Identifikation Des Produkts
Explosionsschutzrichtlinie 2014/34/EU Kennzeichen für die Zündschutzart nach Ex ic IIC T4 Gc EN 60079-0 / EN 60069-11 und IEC 60079-0 / IEC 60079-11 IECEx Certificate of Conformity IECEx BVS 18.0045 X QR-Code Rexroth QR-Code Bosch Rexroth AG, 4WS2EM 10...XL..., RD29583-XL -B/01.18... -
Seite 19: Explosionsschutz-Kennzeichnung
Entspricht Zone 21 nach Richtlinie 1999/92/EG. Hohes Sicherheitsmaß. Explosionsgefährdete Bereiche in denen eine explosionsfähige Atmosphäre durch aufgewirbelten Staub (=Gerätegruppe II) normalerweise nicht oder nur selten oder kurzzeitig auftritt. Entspricht Zone 22 nach Richtlinie 1999/92/EG. Normales Sicherheitsmaß. RD29583-XL -B/01.18, 4WS2EM 10...XL..., Bosch Rexroth AG... - Seite 20 „Datenblatt 29583-XL“. Sie gibt Auskunft über die Eignung des Hydraulikprodukts für den Einsatz in einem bestimmten, durch explosionsfähige Gase, Nebel oder Dämpfe explosionsgefährdeten Bereichs. Tabelle 8: Temperaturklassen bei Gerätegruppe II Temperaturklasse Höchstzulässige Oberflächentemperatur 450°C 300°C 200°C 135°C 100°C 85°C Bosch Rexroth AG, 4WS2EM 10...XL..., RD29583-XL -B/01.18...
- Seite 21 Atmosphäre zu verhindern. Tabelle 9: Zündschutzarten Zündschutzart Bedeutung relevant für nichtelektrische elektrische Geräte Betriebsmittel Zündquellenüberwachung Konstruktive Sicherheit druckfeste Kapselung erhöhte Sicherheit schwadenhemmende Kapselung Eigensicherheit Flüssigkeitskapselung Ölkapselung Überdruckkapselung Sandkapselung Vergusskapselung Eigensicherheit RD29583-XL -B/01.18, 4WS2EM 10...XL..., Bosch Rexroth AG...
-
Seite 22: Transport Und Lagerung
Gefahr von Schnittverletzungen! ▶ Tragen Sie geeignete Schutzausrüstung beim Transport des Ventils. Weitere Informationen zum Transport erhalten Sie von Bosch Rexroth, siehe Kapitel 16.1 „Anschriftenverzeichnis“. Melden Sie Transportschäden innerhalb einer Woche Ihrem zuständigen Ansprechpartner im Vertrieb. Die Anschrift der Vertriebsniederlassungen finden Sie im Internet unter: http:/www.boschrexroth.com/adressen... - Seite 23 Verpacken Sie das Ventil zusammen mit Trocknungsmittel luftdicht in Korrosionsschutzfolie. Lagern Sie das Ventil stoßsicher. ▶ Beachten Sie hierbei jeweils die zugrunde liegenden Vorschriften und Gesetze im Umgang mit wasser- und gesundheitsgefährdeten Stoffen. RD29583-XL -B/01.18, 4WS2EM 10...XL..., Bosch Rexroth AG...
-
Seite 24: Montage
„Datenblatt 29583-XL“ angegeben sind. ▶ Achten Sie unbedingt auf äußerste Sauberkeit. Das Ventil muss schmutzfrei eingebaut werden. Verschmutzung der Druckflüssigkeit kann die Lebensdauer des Ventils erheblich beeinträchtigen. ▶ Beachten Sie die im „Datenblatt 29583-XL“ angegebene Einbaulage. Bosch Rexroth AG, 4WS2EM 10...XL..., RD29583-XL -B/01.18... -
Seite 25: Vor Der Montage
Setzen Sie das Prüfgerät nur dann ein, wenn das Auftreten einer explosionsfähigen Atmosphäre während der Prüfung mit Sicherheit ausgeschlossen werden kann. Tabelle 11: Prüfgerät Mitführende Dokumentation Prüfgerät VT-SVTSY, batteriebetrieben, wahlweise mit Netzteil Datenblatt 29681 betreibbar RD29583-XL -B/01.18, 4WS2EM 10...XL..., Bosch Rexroth AG... -
Seite 26: Ventil Montieren
Betriebsanleitung des Geräts bzw. der Anlage, in die das Ventil eingesetzt ist. Zum Spülen der Anlage, in die das Ventil eingebaut werden soll, sind Spülplatten mit FKM-Dichtungen und Lage der Anschlüsse nach ISO 4401-05-05-0-05 lieferbar. Ein Bosch Rexroth AG, 4WS2EM 10...XL..., RD29583-XL -B/01.18... - Seite 27 Messung mittels Partikelzählgerät überwacht werden kann. Bauen Sie unmittelbar vor dem Ventil einen differenzdruckfesten Druckfilter ohne Bypass, möglichst mit integrierter Verschmutzungsanzeige ein. Während des Spülvorgangs alle Filter in kurzen Abständen überprüfen und gegebenenfalls die verschmutzten Filterelemente tauschen. RD29583-XL -B/01.18, 4WS2EM 10...XL..., Bosch Rexroth AG...
-
Seite 28: Ventil In Anlage Einbauen
Bei der Montage und Demontage des Ventils kann Druckflüssigkeit austreten. Dadurch können Personen ausrutschen oder stürzen. ▶ Versehen Sie nach der Demontage die druckflüssigkeitsführenden Bohrungen mit geeigneten Verschlusselementen. ▶ Beseitigen Sie ausgelaufene Druckflüssigkeit umgehend. Bosch Rexroth AG, 4WS2EM 10...XL..., RD29583-XL -B/01.18... - Seite 29 Anschlussplatten oder bei Montage auf vergleichbaren Grauguss-Montageflächen alle vier Ventilbefestigungsschrauben mit einem Drehmomentschrauber (Toleranz ≤ 10 %) und einem Anziehdrehmoment von 16 Nm an. Dieses Anziehdrehmoment bezieht sich auf den maximal zulässigen Betriebsdruck. RD29583-XL -B/01.18, 4WS2EM 10...XL..., Bosch Rexroth AG...
-
Seite 30: Ventil Hydraulisch Anschließen
Kennzeichnen Sie alle überprüften Verschraubungen, z.B. mit Permanentmarker. Stellen Sie sicher, dass Rohre und Schlauchleitungen und jede Kombination von Anschlussstücken, Kupplungen oder Verbindungsstellen mit Schläuchen oder Rohren durch einen Sachkundigen auf deren arbeitssicheren Zustand geprüft werden. Bosch Rexroth AG, 4WS2EM 10...XL..., RD29583-XL -B/01.18... -
Seite 31: Elektrische Versorgung Anschließen
Kapitel 7.6 „Notwendiges Zubehör“. Beachten Sie bei der Auswahl der Leitungsdose die in diesem Kapitel genannten Sicherheitshinweise. ▶ Die Temperaturbeständigkeit der verwendeten Leitungen muss mindestens 20 K über der Umgebungs- und Fluidtemperatur liegen. RD29583-XL -B/01.18, 4WS2EM 10...XL..., Bosch Rexroth AG... - Seite 32 Die Drehmomente sind von der Leitung abhängig. Verlegen Sie die Steuerleitung zugentlastet. Stecken Sie die Leitungsdose auf den Gerätestecker auf und schrauben Sie diese mit der Überwurfmutter fest. Leitungsdose und Gerätestecker dürfen nur spannungslos gesteckt und abgezogen werden. Bosch Rexroth AG, 4WS2EM 10...XL..., RD29583-XL -B/01.18...
-
Seite 33: Inbetriebnahme
Druck. Zur Ansteuerung und Funktionsprüfung sind spezielle Prüfgeräte lieferbar. Siehe Kapitel 7.6 „Notwendiges Zubehör“. Dichtheitsprüfung ▶ Überprüfen Sie, dass im Betrieb am Ventil und an den Anschlüssen keine durchführen Druckflüssigkeit austritt. RD29583-XL -B/01.18, 4WS2EM 10...XL..., Bosch Rexroth AG... -
Seite 34: Betrieb
Eine Veränderung von Einstellungen am Ventil ist nicht zulässig. Angaben zum Betrieb entnehmen Sie bitte der Betriebsanleitung zur hydraulischen Anlage, in die das Ventil eingebaut ist. Falls Fehler auftreten sollten, siehe Kapitel 14 „Fehlersuche und Fehlerbehebung“. Bosch Rexroth AG, 4WS2EM 10...XL..., RD29583-XL -B/01.18... -
Seite 35: Instandhaltung Und Instandsetzung
Verletzungsgefahr durch Wartungsarbeiten an eingeschalteter Maschine. ▶ Wenn nicht ausdrücklich anders vorgeschrieben, schalten Sie die Maschine bei jeglichen Arbeiten über den Hauptschalter aus, schließen Sie diesen ab und ziehen Sie den Schlüssel ab. RD29583-XL -B/01.18, 4WS2EM 10...XL..., Bosch Rexroth AG... -
Seite 36: Wartungsplan
Kapitel 10.6 „Äußere Leckagen beheben“. 10.3 Wartungsplan Ventile sind wartungsarm, wenn Sie sie bestimmungsgemäß verwenden. Damit das Ventil lange und zuverlässig läuft, empfiehlt Bosch Rexroth die Hydraulikanlage und das Ventil regelmäßig zu kontrollieren. 10.3.1 Leckage prüfen Prüfen Sie das Ventil auf äußere Leckage. Die frühzeitige Erkennung von Druckflüssigkeitsverlust kann helfen, Fehler zu identifizieren und zu beseitigen. -
Seite 37: Instandsetzung
Drehen Sie die Filterschraube (1) (Schlüsselweite 22) heraus. Ziehen Sie das Filterelement (2) mit Hilfe einer Schraube M4 aus der Filterschraube (1). Reinigen Sie die Filterschraube. Reinigen Sie das Filterelement nicht, sondern ersetzen Sie es durch ein neues. RD29583-XL -B/01.18, 4WS2EM 10...XL..., Bosch Rexroth AG... -
Seite 38: Äußere Leckagen Beheben
Trocknen Sie die Anschlussfläche und die Auflagefläche mit geeigneten Reinigungsmaterialien. Montieren Sie die neue Dichtung. 10.7 Ersatzteile Filterelement mit FKM- Tabelle 14: Filterelement Dichtung Materialnummer Filterelement mit FKM-Dichtung R900306843 Standard-Dichtungssatz Tabelle 15: Standard-Dichtungssatz Materialnummer Standard-Dichtungssatz NG10 R900873124 Bosch Rexroth AG, 4WS2EM 10...XL..., RD29583-XL -B/01.18... -
Seite 39: Demontage Und Ausbau
Demontieren Sie niemals Ventilkappe oder Gerätestecker. VORSICHT Herabfallen eines nicht vollständig demontierten Ventils! Ein nicht vollständig demontiertes Ventil kann herabfallen und somit zu Verletzungen führen. ▶ Sichern Sie das Ventil während der Demontage gegen Herunterfallen. RD29583-XL -B/01.18, 4WS2EM 10...XL..., Bosch Rexroth AG... -
Seite 40: Entsorgung
Fremdstoffe oder Fremdkomponenten enthalten. Hydraulikventile sind vor deren Rücksendung zu entleeren. Die Komponenten sind frei Haus an folgende Adresse zu liefern: Bosch Rexroth AG Service Industriehydraulik Bürgermeister-Dr.-Nebel-Straße 8 97816 Lohr am Main Deutschland Bosch Rexroth AG, 4WS2EM 10...XL..., RD29583-XL -B/01.18... -
Seite 41: Verpackungen
Die Materialien für Einwegverpackungen sind überwiegend Pappe, Holz und Styropor. Diese können problemlos der Verwertung zugeführt werden. Aus ökologischen Gründen sollte auf Einwegverpackungen beim Rücktransport an Bosch Rexroth verzichtet werden. 12.4 Eingesetzte Materialien Bosch Rexroth Hydraulikkomponenten enthalten keine Gefahrstoffe, die sie bei bestimmungsgemäßen Gebrauch freisetzen werden. -
Seite 42: Fehlersuche Und Fehlerbehebung
– Wurde das Ventil bzw. die Maschine bestimmungsgemäß betrieben? – Wie zeigt sich die Störung? ▶ Bilden Sie sich eine klare Vorstellung über die Fehlerursache. Befragen Sie ggf. den unmittelbaren Bediener oder Maschinenführer. Bosch Rexroth AG, 4WS2EM 10...XL..., RD29583-XL -B/01.18... -
Seite 43: Technische Daten
Bei Störungen durch Verschmutzung ist zusätzlich zur Instandsetzung unbedingt die Ölqualität zu überprüfen und gegebenenfalls durch geeignete Maßnahmen, wie Spülen oder zusätzlichen Einbau von Filtern, zu verbessern. 15 Technische Daten Die Technischen Daten Ihres Ventils finden Sie im „Datenblatt 29583-XL“. RD29583-XL -B/01.18, 4WS2EM 10...XL..., Bosch Rexroth AG... -
Seite 44: Anhang
Bestelladresse für Zubehör Zentrale: und Hydraulikventile Bosch Rexroth AG Zum Eisengießer 1 97816 Lohr am Main Deutschland Telefon +49 (0) 9352/40 30 20 E-Mail my.support@boschrexroth.de Die Adressen unserer Landesvertretungen und Vetriebsgesellschaften finden Sie unter www.boschrexroth.com/adressen Bosch Rexroth AG, 4WS2EM 10...XL..., RD29583-XL -B/01.18... -
Seite 45: Konformitätserklärung
Konformitätserklärung 45/48 17 Konformitätserklärung RD29583-XL -B/01.18, 4WS2EM 10...XL..., Bosch Rexroth AG... - Seite 46 ▶ U Inbetriebnahme Umbau Instandhaltung Umweltschutz Instandsetzung 35, 37 ▶ V ▶ K Verpackungen Konformitätserklärung ▶ W ▶ L Wartungsplan Leitungsdose Lieferumfang ▶ Z Zubehör ▶ M Zündschutzart Montage ▶ N Notwendiges Werkzeug Bosch Rexroth AG, 4WS2EM 10...XL..., RD29583-XL -B/01.18...
- Seite 47 Index 47/48 RD29583-XL -B/01.18, 4WS2EM 10...XL..., Bosch Rexroth AG...
- Seite 48 Bosch Rexroth AG Zum Eisengießer 1 97816 Lohr am Main Deutschland Tel. +49 (0) 9352/40 30 20 my.support@boschrexroth.de www.boschrexroth.com Änderungen vorbehalten Printed in Germany RD29583-XL -B/01.18...
