10.4.2 Maßangaben der PPC-R22.1
1
① Frontansicht
③ Draufsicht

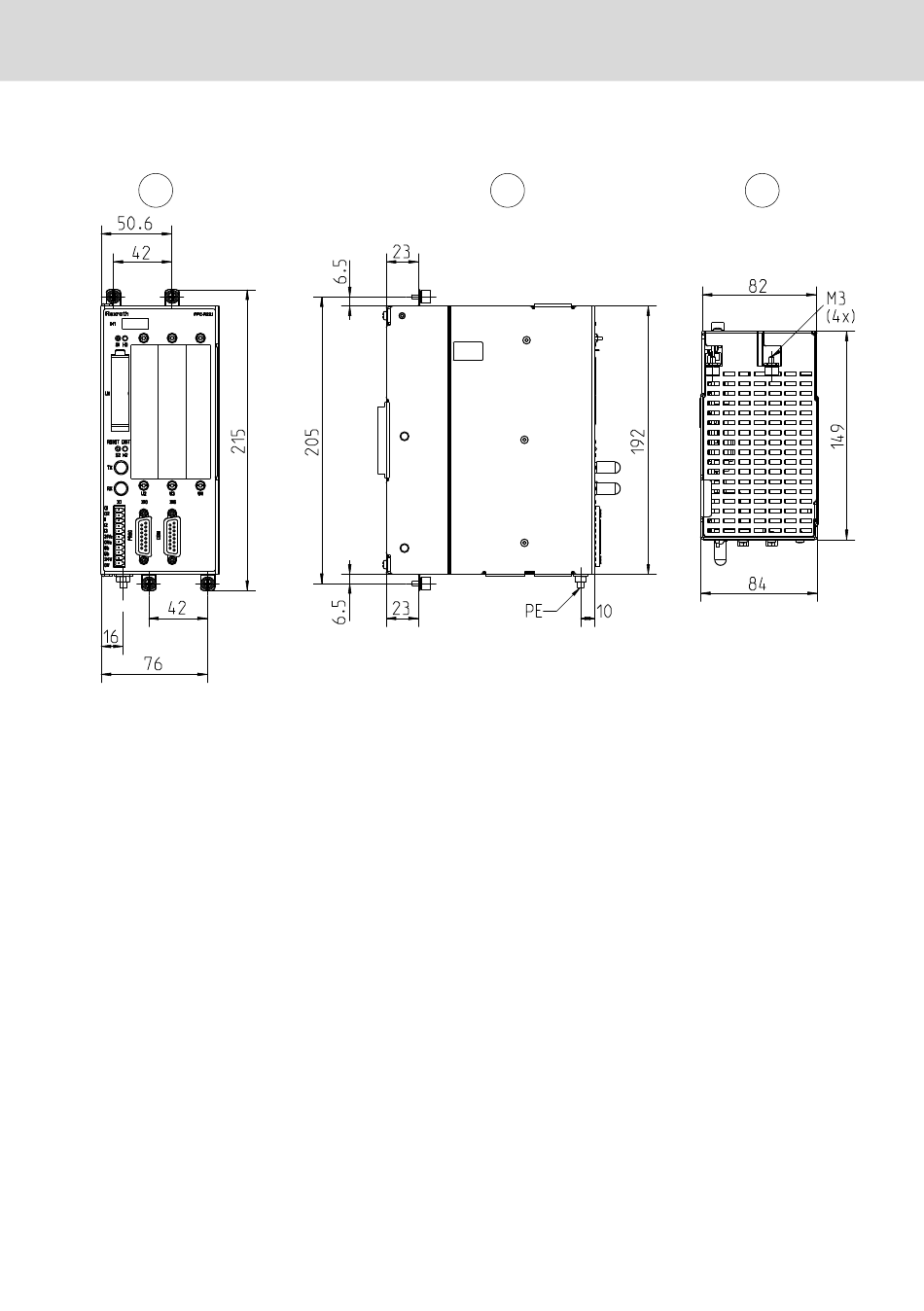

Abb.10-3: Maßangaben der PPC-R22.1
Montage, Demontage und elektrische Installation
2
② Seitenansicht
