RMP60 Installationshandbuch

Wechseln der Dichtungen

RMP60 Dichtungen
Der Messtastermechanismus wird durch zwei
Dichtungen vor Kühlmittel und Verschmutzung
geschützt. Für normale Umgebungsbedingungen
5 .4
ist der Schutz völlig ausreichend.
Prüfen Sie regelmäßig den Zustand der
Dichtungen auf erkennbare Schäden. Wechseln
Sie, falls erforderlich, die äußere Dichtung.
Ein Austausch oder eine Reparatur an der
inneren Dichtung darf nur durch den Renishaw-
Service vorgenommen werden. Senden Sie den
Messtaster an Ihre Renishaw-Niederlassung, falls
die innere Dichtung beschädigt ist.
Äußere Dichtung prüfen
1. Den Tastereinsatz entfernen.
2. Entfernen Sie die drei Schrauben an der
Frontplatte und nehmen Sie diese ab.
3. Die äußere Dichtung auf erkennbare
Schäden prüfen.
4. Sie entfernen die äußere Dichtung, indem
Sie eine Ecke nach oben ziehen.
Innere Dichtung prüfen
Prüfen Sie die innere Dichtung auf erkennbare
Schäden. Senden Sie den Messtaster an
Ihre Renishaw-Niederlassung, falls die innere
Dichtung beschädigt ist. FALLS SIE DIE
INNERE DICHTUNG LÖSEN, ERLÖSCHT DIE
GARANTIE.
Wechseln der äußeren Dichtung
1. Neue Dichtung zentriert einsetzen.
2. Der Rand der äußeren Dichtung muss
mit dem Rand der inneren Dichtung
übereinstimmen.
3. Frontkappe aufsetzen und M3-Schrauben
befestigen.
4. Tastereinsatz befestigen und den
Messtaster erneut kalibrieren.

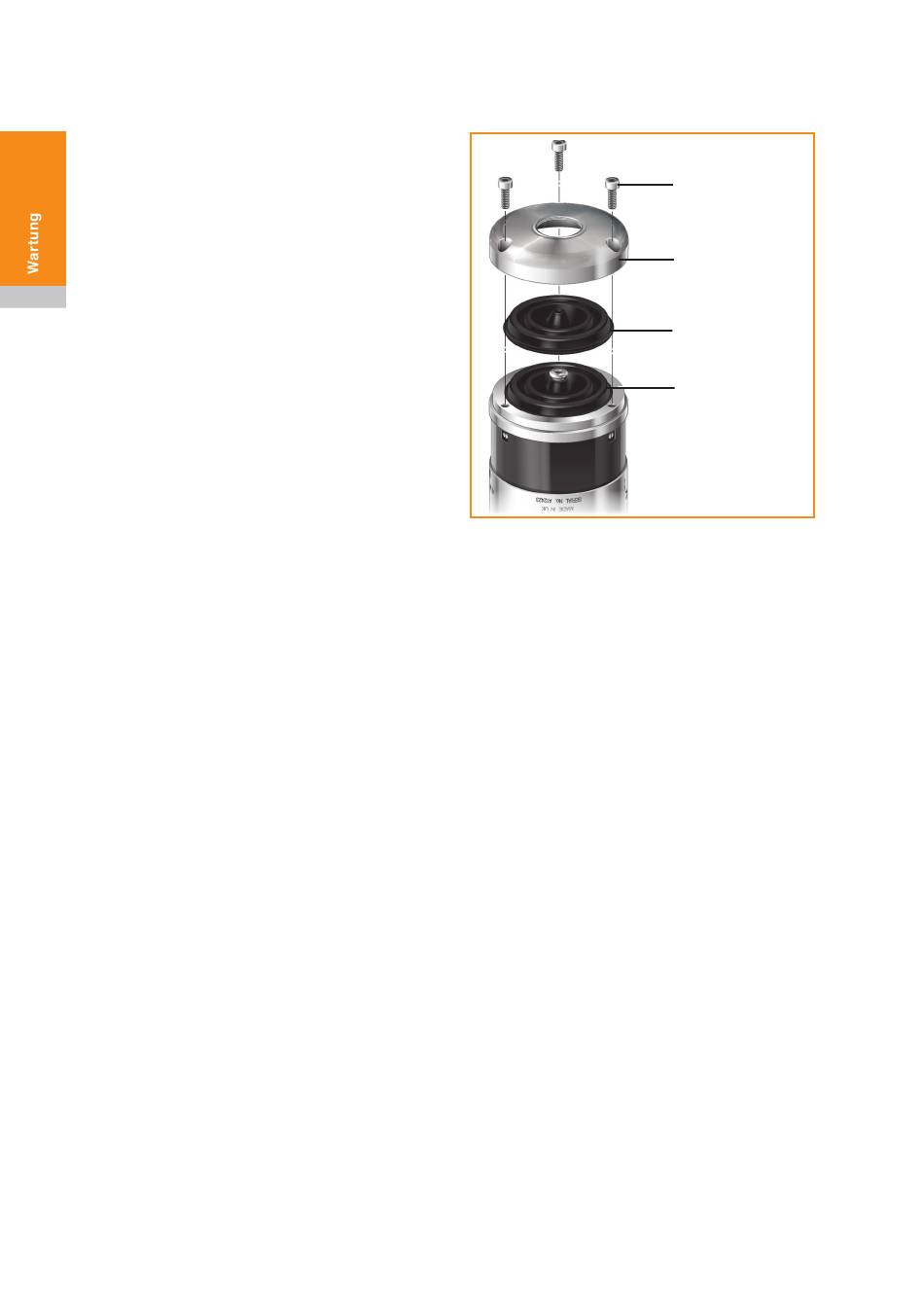

3 M3-Schrauben
SW 2,5 mm 1 Nm
Abdeckung
Äußere
Dichtung
Innere
Dichtun
