Reparaturanweisungen

Austausch der Riemen des Schneidwerks

Riemenwechsel am FR 2115 MA
Das Mulchwerk 103 ist mit einem Zahnriemen
ausgestattet. Der Zahnriemen treibt und
synchronisiert die Rotation der Messer. Der
Riemen sitzt unter einer Abdeckung an der
Oberseite des Schneidwerks.

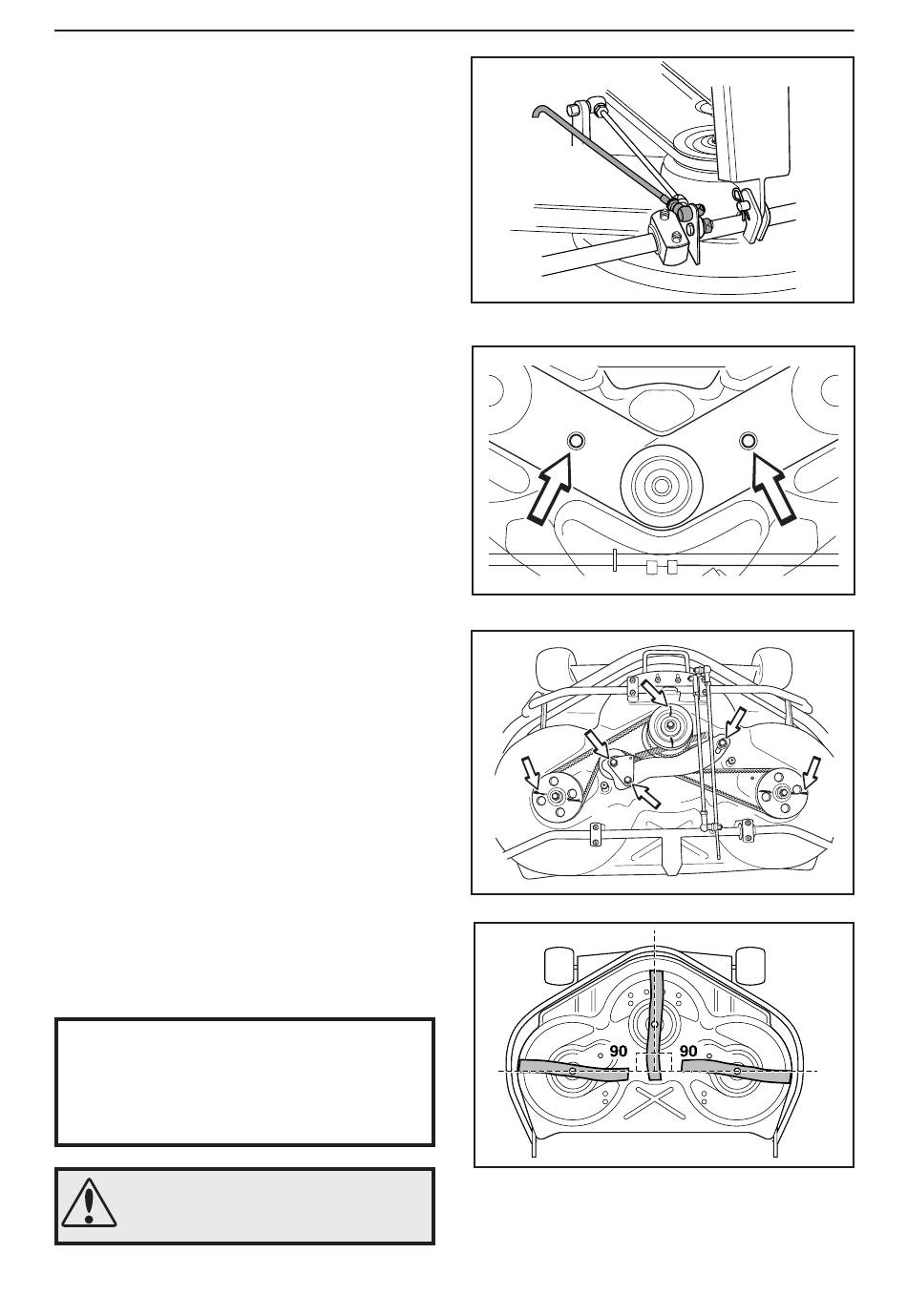

1. Schneidwerk ausbauen.
2. Den vorderen Bolzen des Parallelstags lösen
und Stag nach hinten biegen. Höheneinstell-
stag nach vorn biegen.
3. Die beiden Schrauben der Schutzabdeckung
lösen und die Abdeckung entfernen.
Ein Tipp: Mit einem Filzstift die Lage der
Messer an der jeweiligen Riemenscheibe
markieren.
4. Die drei Schrauben 1/2-1 Umdrehung lösen.
Riemen auf maximale Schlaffheit zusammen-
drücken und eine der Schrauben anziehen.
Riemen austauschen und wie abgebildet
ziehen (Aufkleber auf der Abdeckung). Die
Messer im Winkel von 90° zueinander stellen
und die Schraube erneut lösen. Die Feder
verleiht dem Riemen die korrekte Riemen-
spannung. Die Position der Messer erneut
überprüfen, bei Bedarf durch Justierung des
Riemens einstellen. Die drei Schrauben mit 45
Nm anziehen.
5. Schutzabdeckung der Riemen und Parallelstag
montieren.
WICHTIGE INFORMATION
Beim Mulchwerk müssen die Messer stets
im Winkel von 90° zueinander stehen.
Andernfalls können die Messer ineinander
laufen und das Schneidwerk beschädigen.
WARNUNG!
Bei Arbeiten mit den Messern
Schutzhandschuhe tragen.
