Inhaltszusammenfassung für Jonsered FR 2213 RA

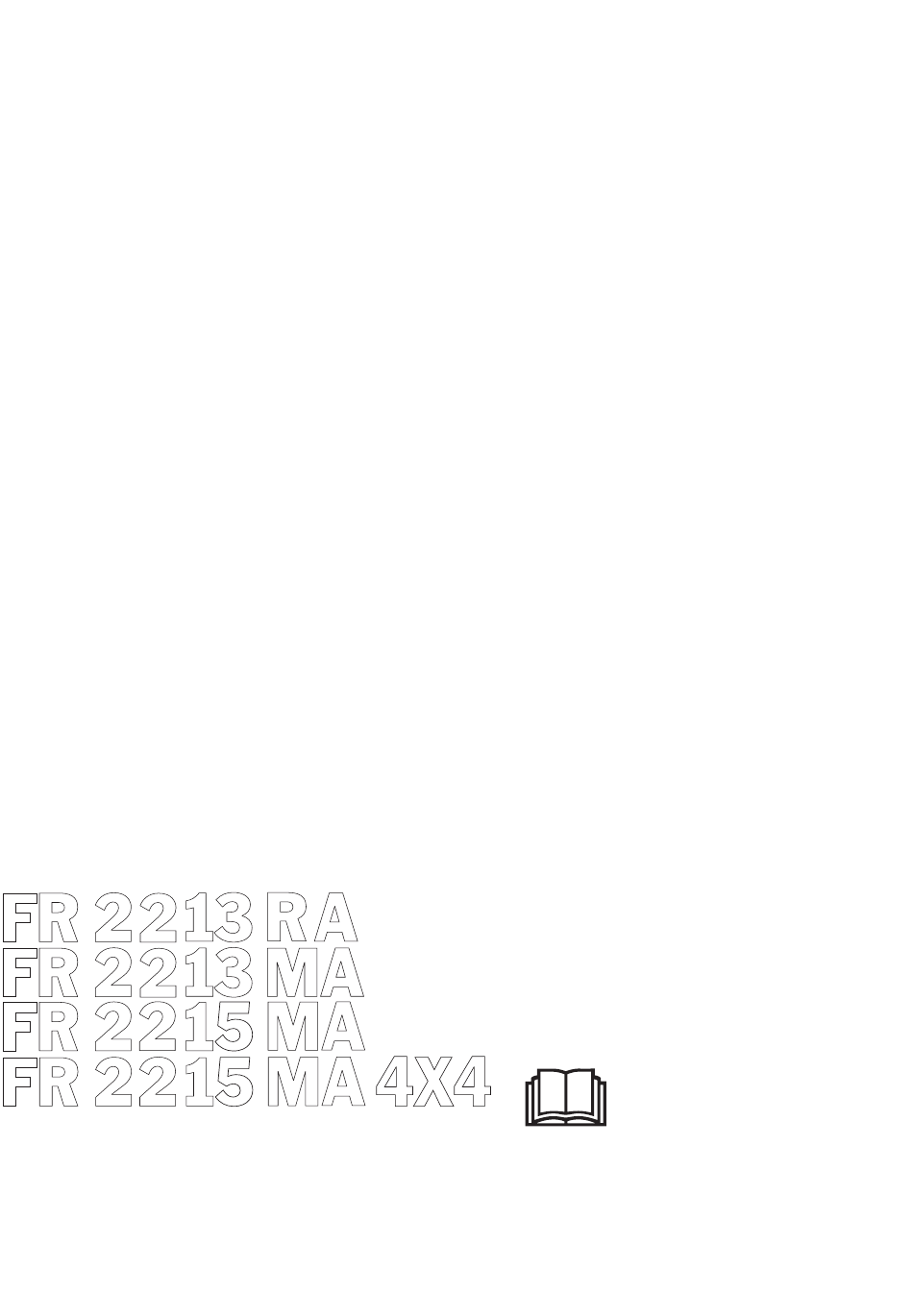

- Seite 1 Bedien ungsanweisung Lesen Sie die Bedien ungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen. FR 2213 RA FR 2215 MA FR 2215 MA 4X4...
-
Seite 2: Inhaltsverzeichnis
Reinigung ..............Abdeckungen des Aufsitzmähers ausbauen ....Schalldämpfer .............. Lenkseilzüge prüfen und einstellen ......Einstellung der Feststellbremse, FR 2213 RA, FR 2213 MA, FR 2215 MA ............Einstellung der Feststellbremse, FR 2215 MA 4X4 ..Justierung des Gaszugs ..........Luftfilter wechseln ............ -
Seite 3: Einleitung
EINLEITUNG Sehr g eehrter Kunde! Wir g ratulieren Ihnen zum Kauf eines Jonsered Frontrider. Jonsered Frontridermodelle sind nach bewährtem Konzept mit frontmontiertem Schneidwerk und patentierter Hinterradsteuerung ausgestattet. Auch auf kleinen, engen Arbeitsflächen mähen FrontRider überaus effektiv. Weitere Leistungsmerkmale sind die kompakt angeordneten Bedienelemente und die durch Pedale geregelte hydrostatische Kraftübertragung. -
Seite 4: Guter Service
EINLEITUNG Guter Ser vice Jonsereds bietet unseren K unden weltweit den besten Support und einen herausragenden Service. Somit erhalten Sie als Kunde immer den besten Support und Service. So wurde Ihr Produkt vor der Lieferung z. B. von Ihrem Händler kontrolliert und eingestellt, siehe die Eintragung im Servicejournal dieser Bedienungsanweisung. -
Seite 5: Ser Vicejournal
Ser vicejournal Lief erservice 12 Den Kunden über folgendes informieren: Vorteile und Notwendigkeit, die Wartung gemäß 1 Batterie 4 Stunden mit max. 3 A laden. Wartungsplan auszuführen. 2 Lenkrad, Sitz und ggf. sonstige Teile montieren. Die Getriebegarantie besteht nur dann, wenn die Synchronisation der Vorder- und Hinterräder 3 Den Luftdruck in den Reifen kontrollieren und ggf. -
Seite 6: Symbolerklär Ung
SYMBOLERKLÄR UNG Symbole V orwärts Diese Symbole sind auf dem A ufsitzmäher und in der Bedienungsanweisung zu sehen. Zündung WARNUNG! Durch nachlässige oder falsche Handhabung können schwere Verletzungen oder tödliche Unfälle von Anwendern oder anderen Personen Hydrostatischer F reilauf verursacht werden. Lesen Sie die Bedienungsanweisung W arnung: sich drehende Teile. - Seite 7 SYMBOLERKLÄR UNG F ahren Sie sehr langsam ohne Schneidwerk Das Mähdec k muss bei voller Geschwindigkeit montiert werden. Star tanweisung Ölstand im Motor prüf en Ölstand im Hydrostat prüf en Schneidw erk anheben F eststellbremse betätigen und sichern. Bei kaltem Motor den Choke anwenden Vor dem Anfahren die Handbremse lösen Vor Reparatur oder Wartung den Motor abstellen und das Zündkabel lösen...
-
Seite 8: Sicherheitsvorschriften
SICHERHEITSVORSCHRIFTEN Sicherheitsvorschriften • Den Mähbereich von Gegenständen wie Steinen, Spielzeug, Drähten usw. säubern, die von den Messern erfasst und weggeschleudert werden können. Diese Anweisungen dienen Ihrer Sicherheit. Lesen Sie sie sorgfältig durch. Versichern Sie Ihren Aufsitzmäher • Überprüfen Sie die Versicherung für Ihren neuen Aufsitzmäher. -
Seite 9: Fahrt Auf Abhängen
SICHERHEITSVORSCHRIFTEN • Die Maschine niemals barfüßig fahren. Stets WARNUNG! Der Motor stößt Kohlenmonoxid Schutzschuhe oder Schutzstiefel tragen, am besten mit aus. Kohlenmonoxid ist ein farbloses, Stahlkappe. giftiges Gas. Verwenden Sie die Maschine nicht in geschlossenen Räumen. • Die Maschine nur bei Tageslicht oder bei sonstiger guter Beleuchtung benutzen. -
Seite 10: Kinder
SICHERHEITSVORSCHRIFTEN • Unnötige Kurvenfahrt am Hang vermeiden; ist dies • Kinder dürfen niemals mitfahren. Sie können dennoch erforderlich, möglichst langsam und stufenweise herunterfallen und sich schwer verletzen oder die in Kurven bergab fahren. Langsam fahren. Kleine Bedienung der Maschine behindern. Lenkbewegungen ausführen. -
Seite 11: Transport
SICHERHEITSVORSCHRIFTEN • Undichtigkeiten in der Kraftstoffanlage sind zu beheben, • Anhalten und die Ausrüstung prüfen, wenn Sie auf etwas bevor der Motor angelassen werden darf. auffahren. Bei Bedarf vor dem Start reparieren. • Maschine und Kraftstoff so aufbewahren, dass keine •... -
Seite 12: Was Ist Was
WAS IST WAS? Lage der Bedienungselemente 1 Gashebel/Choke 9 Produkt- und Seriennummernschild 2 Zündschloss 10 Einstellen des Sitzes. 3 Hebel zur Schnitthöheneinstellung 11 Hebel für das Auskuppeln des Antriebs Vorderachse, FR2215MA 4X4 4 Hubhebel für das Schneidwerk 12 Kraftstofftankdeckel 5 Geschwindigkeitsregler für Rückwärtsfahrt 13 Haubenschloß... -
Seite 13: Orstellungv Orstellung
VORSTELLUNG Vorstellung Schneidwerk Wir beglückwünschen Sie zu Ihrer Wahl eines FR 2213RA hat ein Schneidwerk mit Heckauswurf, d. h. das ausgezeichneten Qualitätsproduktes, an dem Sie lange Mähgut wird hinter dem Schneidwerk ausgeworfen. Freude haben werden. In dieser Bedienungsanleitung FR 2213 MA, FR 2215 MA und FR 2215 MA 4X4 haben ein werden vier Modelle beschrieben, die mit Motoren von Briggs Combi-Aggregat &... -
Seite 14: Sitz
VORSTELLUNG Sitz Auskupplungshebel FR 2213 RA, FR 2213 MA, FR 2215 MA Der Sitz ist an der Vorderkante angelenkt und kann nach vorn gekippt werden. Damit der Aufsitzmäher mit abgestelltem Motor verfahren Der Sitz kann auch in Längsrichtung verstellt werden. -
Seite 15: Fahrbetrieb
Fahrbetrieb Vor dem Start • Sperrknopf auf der Lenksäule eindrücken. • Sperrknopf gedrückt halten und Bremspedal loslassen. WICHTIGE INFORMATION Das Lufteinlassgitter im Die Sperre der Feststellbremse wird beim Betätigen des Motorgehäuse hinter dem Fahrersitz darf nicht durch z. B. Bremspedals automatisch gelöst. Kleidungsstücke, Laub, Gras oder Schmutz blockiert sein. -
Seite 16: Motor Mit Schwacher Batterie Starten
Fahrbetrieb Anschluss der Startkabel 7 Nach Anspringen des Motors den Zündschlüssel sofort in die Ausgangslage zurückfedern lassen. Den Motor 3-5 Minuten bei mittleren Drehzahlen (Halbgas) laufen lassen, bevor er stark belastet wird. Beim Mähen 3/4 bis Vollgas einsetzen. • Die beiden Enden des roten Kabels an den PLUS-Pol (+) WARNUNG! Den Motor niemals in an jeder Batterie anschließen und sorgfältig darauf geschlossenen oder schlecht belüfteten... -
Seite 17: Ratschläge Für Das Mähen
Fahrbetrieb 3 Die gewünschte Mähhöhe (1-9) mit dem Verstellhebel • Die Unterseite des Schneidwerks nach jeder Anwendung einstellen. mit Wasser abspülen, jedoch keinen Hochdruckreiniger verwenden. Hierfür das Schneidwerk in Servicestellung bringen. • Bei der Verwendung der Mulching-Funktion ist es besonders wichtig, dass die Mähintervalle nicht zu lang sind. -
Seite 18: Wartung
Wartung Wartungsplan Nachstehend sind die einzelnen Wartungsmaßnahmen und die Abstände, in denen sie am Aufsitzmäher vorzunehmen sind, zusammengestellt. Wartungsmaßnahmen, die nicht in dieser Bedienungsanleitung beschrieben sind, sind einer autorisierten Servicewerkstatt zu überlassen. Tägliche Wartung Mind. jedes Wartungsintervalle Wartung vor dem Start Jahr in Stunden 100 200... -
Seite 19: Reinigung
Wartung Reinigung Fronthaube Das Schnappschloß an der Fronthaube öffnen und die Haube Das Gerät sofort nach der Benutzung reinigen. Es ist viel abheben. einfacher, die Mähgutreste abzuspülen, bevor sie antrocknen. Rechter Kotflügel Ölreste lassen sich mit Kaltentfetter lösen. Eine dünne Schicht aufsprühen. -
Seite 20: Lenkseilzüge Prüfen Und Einstellen
Wartung Schrauben bei jedem Service zu kontrollieren. Das • Mit z. B. einem Schraubenschlüssel den Seilzug Anzugsmoment soll ca. 10 Nm betragen. Niemals ein Gerät gegenhalten, sodass er sich nicht verdreht. mit defektem Schalldämpfer benutzen. • Wird nur die eine Seite gespannt, kann sich die mittlere Stellung des Lenkrads ändern. -
Seite 21: Justierung Des Gaszugs
Wartung • Sicherungsmuttern (1) anziehen. 1 Motorhaube hochklappen. • Nach der Einstellung die Feststellbremse erneut prüfen. 2 Den Griff der Luftfilterabdeckung hochziehen, aushaken und zum Motor hin drehen. • Linken Kotflügel einbauen. WARNUNG! Eine schlecht eingestellte Feststellbremse kann zu einer verminderten Bremsleistung führen. -
Seite 22: Kraftstoff-Filter Austauschen
Wartung Reifendruck prüfen 10 Den Griff nach außen ziehen. Den Griff in die Luftfilterabdeckung einhaken und die Abdeckung schließen, dazu den Griff nach innen drücken. Der Luftdruck der Reifen muss für alle Räder 60 kPa/0,6 bar/ 9 PSI betragen. Um die Antriebsleistung zu verbessern, kann der Luftdruck der Hinterreifen auf 40 kPa/0,4 bar/6 PSI gesenkt werden. -
Seite 23: Sicherungen
Wartung Kontrolle des Kühllufteinlasses des WICHTIGE INFORMATION Motors Den Motor nicht bei entferntem Zündstift oder abgetrenntem Zündkabel durchdrehen. Das Lufteinlassgitter in der Motorhaube hinter dem Fahrersitz reinigen. Sicherungen Die Hauptsicherung sitzt in einem losen Halter unter dem Batteriedeckel, vor der Batterie. Typ: Flachstift 15 A. -
Seite 24: Überprüfung Der Parallelität Des Schneidwerkes
Wartung 3 Den Bodendruck des Schneidwerks durch Ein- oder 4 Strebe herausschrauben (verlängern), damit die Herausdrehen der Stellschrauben an beiden Seiten hinter Hinterkante der Haube angehoben wird. Strebe den Vorderrädern des Aufsitzmähers einstellen. Der hineinschrauben (verkürzen), damit die Hinterkante der Bodendruck soll 12 bis 15 kg betragen, mit gleichmäßig Haube abgesenkt wird. -
Seite 25: Aufhebung Der Service-Stellung
Wartung Aufhebung der Service-Stellung Federauge in der Halterung platzieren. 1 Schneidwerk an der Vorderkante erfassen und die Sperre entriegeln, herunterklappen und das Schneidwerk einschieben. 5 Den Antriebsriemen abnehmen und am Entlastungshaken aufhängen. 2 Schnitthöhenstrebe und Riemen wieder montieren. Riemen mit dem Riemenspanner spannen. 6 Schnitthöhenstrebe abnehmen und in den Halter legen. -
Seite 26: Entfernung Des Mulching-Einsatzes
Wartung FR 2213 MA, FR 2215 MA, FR 2215 MA 4x4 • Das Schneidwerk in die Servicestellung bringen, siehe Serviceposition des Schneidwerks. FR 2213 RA • Schneidwerk anheben • Die Schnitthöhen-Steuerung in die höchste Position führen. • Trennscheiben von unten untersuchen. -
Seite 27: Schmierung
2 Sicherstellen, dass der Getriebeöltank Öl enthält. Das Motoröl ist erstmalig nach 8 Betriebsstunden zu FR 2213 RA, FR 2213 MA, FR 2215 MA: Bei Bedarf mit wechseln. Danach ist das Öl alle 50 Betriebsstunden Motoröl SAE 10W/40 (Klasse SF-CC) auffüllen. -
Seite 28: Schmierung Der Spannrolle
Schmierung Schmierung der Spannrolle Die Spannrolle regelmäßig mit einem Molybdändisulfidfett von guter Qualität* schmieren. • Mit Fettspritze schmieren; einen Nippel von der rechten Seite unter der unteren Riemenscheibe des Motors, bis das Fett vordringt. Bei täglichem Gebrauch zweimal wöchentlich schmieren. Allgemeine Schmierung Alle Gelenke und Lager sind bei der Herstellung mit Molybdändisulfidfett geschmiert worden. -
Seite 29: Störungssuchplan
Störungssuchplan Störung Ursache Der Motor springt nicht an Nicht genug Kraftstoff im Tank Zündkerze fehlerhaft Zündkerzenanschlüsse defekt oder vertauschte Kabel Schmutz in Vergaser oder Kraftstoffleitung Der Anlasser dreht den Motor nicht durch Der Anlasser dreht den Motor nicht durch Batterie leer Schlechter Kontakt an den Kabelanschlüssen der Batteriepole Hubhebel für Schneidwerk in falscher Stellung Hauptsicherung durchgebrannt. -
Seite 30: Verwahrung
Verwahrung Aufbewahrung für den Winter Schutz Nach dem Ende der Mähsaison sollte der Aufsitzmäher sofort Zum Schutz der Maschine bei Verwahrung oder Transport ist für die Winterverwahrung in Ordnung gebracht werden. Dies eine Schutzhaube erhältlich. Bitten Sie Ihren Fachhändler um gilt auch, wenn die Maschine länger als 30 Tage nicht eine Vorführung. -
Seite 32: Technische Daten
TECHNISCHE DATEN FR 2213 RA FR 2213 MA FR 2215 MA FR 2215MA 4X4 Abmessungen Länge ohne Schneidwerk, mm/ft 2010/6,58 2010/6,58 2010/6,58 2010/6,58 Länge mit Schneidwerk, mm/ft 2230 / 7,32 2230 / 7,32 2230 / 7,32 2230 / 7,32 Breite ohne Schneidwerk, mm/ft... - Seite 33 TECHNISCHE DATEN Anmerkung 1: Die Nennleistung der Maschine ist die durchschnittlich nach SAE-Standard J1349/ISO1585 gemessene Nettoleistung einer typischen Produktionsmaschine, die (bei einer bestimmten Drehzahl) an das Maschinenmodell abgegeben wird. Maschinen für die Massenproduktion können von diesem Wert abweichen. Die tatsächliche Ausgangsleistung für die an der Endmaschine installierte Maschine hängt von der Betriebsgeschwindigkeit, den Umweltbedingungen und anderen Werten ab.
-
Seite 34: Eg-K Onformitätserklärung
Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel.: +46-36-146500, versichert hiermit, dass die Aufsitzrasenmäher Jonsered FR 2213 RA, FR 2215 MA und FR2215 MA 4X4 von den Seriennummern des Baujahrs 2010 an (die Jahreszahl wird im Klartext mitsamt einer nachfolgenden Seriennummer auf dem Typenschild angegeben) den Vorschriften folgender RICHTLINIEN DES RATES entspricht: vom 17. - Seite 36 Originalanweisungen 1153981-51 ´®z+U§/¶1{¨ ´®z+U§/¶1{¨ 2011-11-04...
