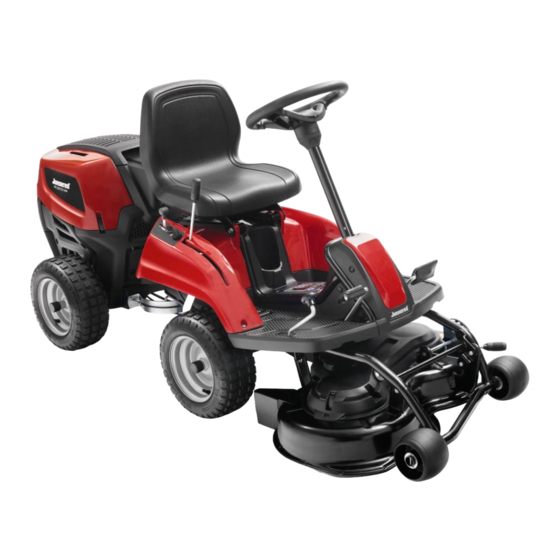

Jonsered FR2312 M Bedienungsanweisung
Vorschau ausblenden
Andere Handbücher für FR2312 M:
- Bedienungsanweisung (32 Seiten) ,
- Bedienungsanweisung (124 Seiten)
Verwandte Anleitungen für Jonsered FR2312 M
Inhaltszusammenfassung für Jonsered FR2312 M

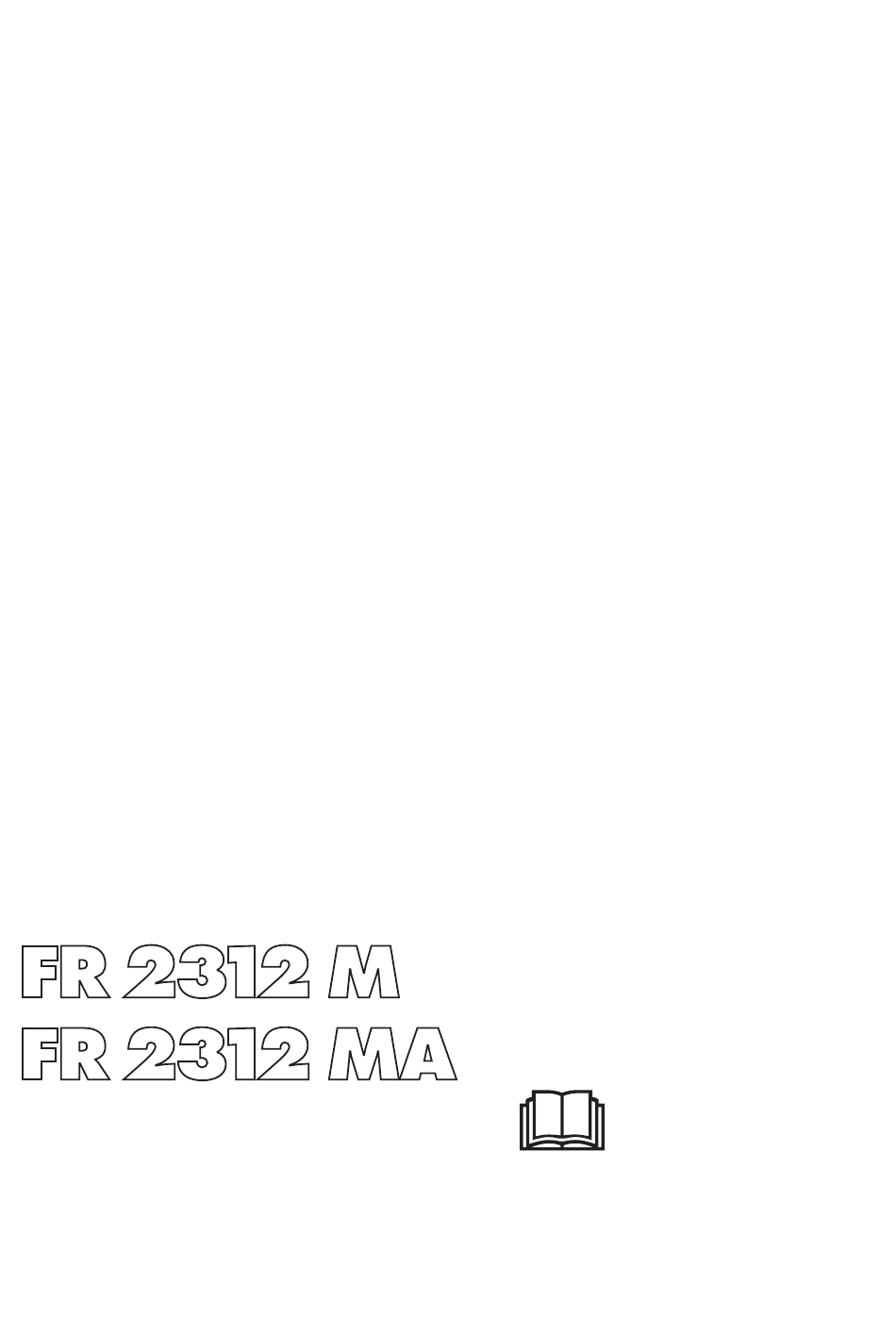

- Seite 1 Bedienungsanweisung Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen. FR2312 MA FR2312 M...
-
Seite 2: Inhaltsverzeichnis
INHALT Inhalt Kontrolle der Messer ............ Austausch der Klingen ..........INHALT Entfernung des Mulching-Einsatzes ......Inhalt ................Schmierung EINLEITUNG Kontrolle des Ölstands im Motor ........Sehr geehrter Kunde! ..........Wechseln des Motoröls ..........Fahren und Transport auf öffentlichen Straßen .... Schmierung der Vorderradlager ........ -
Seite 3: Einleitung
EINLEITUNG Sehr geehrter Kunde! Wir gratulieren Ihnen zum Kauf eines Jonsered Frontrider. Jonsered Frontridermodelle sind nach bewährtem Konzept mit frontmontiertem Schneidwerk und patentierter Hinterradsteuerung ausgestattet. Auch auf kleinen, engen Arbeitsflächen mähen FrontRider überaus effektiv. Weitere Leistungsmerkmale sind die kompakt angeordneten Bedienelemente und die durch Pedale geregelte hydrostatische Kraftübertragung. -
Seite 4: Servicejournal
Servicejournal Lieferservice 1 Batterie 4 Stunden mit max. 3 A laden. 2 Lenkrad, Sitz und ggf. sonstige Teile montieren. 3 Den Reifendruck überprüfen und anpassen (60 Kpa, 0,6 bar, 9 psi). 4 Prüfen, dass sich die korrekte Menge Öl im Motor befindet. 5 Vergewissern Sie sich, dass die Batterie angeschlossen ist. -
Seite 5: Symbolerklärung
SYMBOLERKLÄRUNG Auskuppeln Symbole Diese Symbole sind auf dem Aufsitzmäher und in der Bedienungsanweisung zu sehen. Feststellbremse WARNUNG! Durch nachlässige oder falsche Handhabung können schwere Verletzungen oder tödliche Unfälle von Anwendern oder anderen Personen Bremse verursacht werden. Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Sie sich mit Kupplung dem Inhalt vertraut, bevor Sie das Gerät... -
Seite 6: Sicherheitsvorschriften
SICHERHEITSVORSCHRIFTEN • Motor abstellen und einen Motorstart vor der Säuberung Sicherheitsvorschriften der Auswurfrinne verhindern. Diese Anweisungen dienen Ihrer Sicherheit. Lesen Sie sie sorgfältig durch. • Auf den Auswurf achten und ihn nicht auf Personen richten. Versichern Sie Ihren Aufsitzmäher • Motor abstellen und einen Motorstart vor der Reinigung •... -
Seite 7: Fahrt Auf Abhängen
SICHERHEITSVORSCHRIFTEN • Niemals das Gerät unbeaufsichtigt mit laufendem Motor Fahrt auf Abhängen stehen lassen. Lassen Sie die Klingen immer zuerst zum Stillstand kommen, ziehen Sie die Handbremse, schalten Das Fahren am Hang ist eine der Situationen, in der die Sie den Motor ab und ziehen dann den Schlüssel heraus, Gefahr am größten ist, dass der Fahrer die Kontrolle verliert bevor Sie vom Gerät absteigen. -
Seite 8: Kinder
SICHERHEITSVORSCHRIFTEN • Nicht in der Nähe von Kanten, Gräben oder Böschungen Wartung mähen. Die Maschine kann sich plötzlich überschlagen, wenn ein Rad über die Kante eines Abgrunds oder • Motor abstellen. Den Start durch Entfernen des Grabens gerät oder eine Böschungskante nachgibt. Zündkabels von der Zündkerze oder Abziehen des Zündschlüssels verhindern, bevor Einstellungen oder •... -
Seite 9: Transport
SICHERHEITSVORSCHRIFTEN • Anhalten und die Ausrüstung prüfen, wenn Sie auf etwas WARNUNG! Die Batterie enthält Blei und auffahren. Bei Bedarf vor dem Start reparieren. Bleiverbindungen, Chemikalien, die Krebs, • Niemals Einstellungen bei laufendem Motor durchführen. fetale Schädigungen oder andere Fortpflanzungsschäden verursachen •... -
Seite 10: Was Ist Was
WAS IST WAS? Lage der Bedienungselemente FR2312 MA 1 Produkt- und Seriennummernschild 8 Geschwindigkeitsregler für Vorwärtsfahrt 2 Hebel für Auskuppeln des Antriebes 9 Hebel zur Schnitthöheneinstellung 3 Batterie 10 Feststellbremse 4 Gashebel/Choke 11 Sperrknopf für Feststellbremse 5 Zündschloss 12 Einstellen des Sitzes. 6 Hubhebel für das Schneidwerk 13 Kraftstofftankdeckel 7 Geschwindigkeitsregler für Rückwärtsfahrt... -
Seite 11: Was Ist Was
WAS IST WAS? Lage der Bedienungselemente FR2312 M 1 Produkt- und Seriennummernschild 8 Feststellbremse 2 Batterie 9 Hebel zur Schnitthöheneinstellung 3 Gashebel/Choke 10 Kupplungspedal 4 Schalthebel 11 Einstellen des Sitzes. 5 Zündschloss 12 Kraftstofftankdeckel 6 Hubhebel für das Schneidwerk 13 Haubenschloß... -
Seite 12: Vorstellung
Beim FR2312 MA befinden sich das Bremspedal und der Sperrknopf auf der linken Seite. (1) Beim FR2312 M befinden sich das Bremspedal und der Sperrknopf auf der rechten Seite. (2) Die Sperre der Feststellbremse wird beim Betätigen des Wird der Hebel nach vorne gedrückt, so wird das Mähdeck Bremspedals automatisch gelöst. -
Seite 13: Hebel Zur Schnitthöheneinstellung
VORSTELLUNG Hebel zur Schnitthöheneinstellung Auskupplungshebel FR2312 MA Es stehen 5 Schnitthöhen (1-5) zur Auswahl, die mit dem Damit der Aufsitzmäher mit abgestelltem Motor verfahren Schnitthöhenjustierhebel eingestellt werden können. werden kann, muß der Auskupplungshebel herausgezogen werden. Die Hebel in ihre Endstellungen ziehen, keine Zwischenpositionen verwenden. -
Seite 14: Fahrbetrieb
Fahrbetrieb Vor dem Start Motor anlassen Kontrolle der • Vor dem Start sind die Sicherheitsvorschriften und die Sicherheitseinrichtungen Informationen bezüglich Lage und Funktion der Bedienelemente durchzulesen. Der Aufsitzmäher ist mit Sicherheitseinrichtungen ausgestattet, die ein Anlassen oder Fahren des Mähers unter •... -
Seite 15: Motor Mit Schwacher Batterie Starten
Fahrbetrieb Beim FR2312 M befinden sich das Bremspedal und der 8 Nach Anspringen des Motors den Zündschlüssel sofort in Sperrknopf auf der rechten Seite. Der Motor kann nur die Ausgangslage zurückfedern lassen. gestartet werden, wenn die Feststellbremse gedrückt wird. 9 Schieben Sie den Chokehebel nach dem Start des Motors 4 Für FR2312 M... -
Seite 16: Anschluss Der Startkabel
Die beiden Enden des roten Kabels an den PLUS-Pol (+) an jeder Batterie anschließen und sorgfältig darauf Beim FR2312 M befinden sich das Bremspedal und der achten, dass kein Ende am Rahmen kurzgeschlossen Sperrknopf auf der rechten Seite. Zum Lösen der wird. -
Seite 17: Anfahren Am Hang, Handschaltgetriebe
Motor beim Einschalten des Messer nur mit geringer Drehzahl läuft. Daher sollte erst dann Vollgas gegeben werden, wenn das Schneidwerk in Mähstellung 1 FR2312 M herabgekippt wurde. Zum Anheben des Schneidwerks den Hebel bis in die Sperrstellung zurückziehen. -
Seite 18: Wartung
Wartung Wartungsplan Nachstehend sind die einzelnen Wartungsmaßnahmen und die Abstände, in denen sie am Aufsitzmäher vorzunehmen sind, zusammengestellt. Wartungsmaßnahmen, die nicht in dieser Bedienungsanleitung beschrieben sind, sind einer autorisierten Servicewerkstatt zu überlassen. Tägliche Wartung vor Mind. jedes Wartungsintervalle in Wartung dem Start Jahr Stunden... -
Seite 19: Reinigung
Wartung Reinigung Riemenabdeckung Lösen Sie die Klammer und entfernen Sie die Das Gerät sofort nach der Benutzung reinigen. Es ist viel Riemensabdeckung. einfacher, die Mähgutreste abzuspülen, bevor sie antrocknen. Lenkseilzüge prüfen und einstellen Die Lenkung wird mit Seilzügen betätigt. Diese können sich WICHTIGE INFORMATION Parken Sie die Maschine vor nach einiger Zeit gedehnt haben, wodurch sich die der Durchführung von Wartungsarbeiten stets auf einer... -
Seite 20: Prüfen Sie Die Feststellbremse
3 Seilzug mit der Stellschraube (2) spannen, bis kein Spiel mehr vorhanden ist. 4 Die Sicherungsmuttern (1) nach der Einstellung anziehen. Bremseneinstellung FR2312 M 1 Entfernen Sie die links seitliche Abdeckung auf der 3 Gashebel auf Vollgas zurückziehen und sicherstellen, Rückseite Körper mit 1 Schrauben. -
Seite 21: Kraftstoff-Filter Austauschen
Wartung 3 Luftfilterabdeckung entfernen. 3 Schlauchschellen vom Filter weg versetzen. Eine Flachzange anwenden. 4 Die Luftfilterpatrone aus dem Lüftergehäuse herausheben. 4 Filter von den Schlauchenden abziehen. 5 Das neue Filter in die Schlauchenden drücken. Zur Erleichterung der Montage können die Filterenden bei Bedarf mit Seifenlösung befeuchtet werden. -
Seite 22: Sicherungen
Wartung 5 Schrauben Sie die Zündkerze wieder von Hand ein, um Kontrolle der eine Beschädigung des Gewindes zu vermeiden. Sicherheitseinrichtungen WICHTIGE INFORMATION WARNUNG! Nehmen Sie keinerlei Zu wenig angezogene Zündkerzen können Überhitzungen Änderungen an den und Motorschäden verursachen. Zu stark angezogene Sicherheitsvorrichtungen vor. -
Seite 23: Service-Stellung Des Schneidwerkes
10 Mähdeck abnehmen und an das Gerät bzw. an eine Wand anlehnen. Beim FR2312 MA befinden sich das Bremspedal und der Sperrknopf auf der linken Seite. (1) Beim FR2312 M befinden sich das Bremspedal und der Sperrknopf auf der rechten Seite. (2) 4 Stellen Sie sicher, dass sich der Hebel zum Einstellen der Schnitthöhe in der Position S befindet. -
Seite 24: Montage Der Schneidausrüstung
Wartung 6 Riemen mit dem Riemenspanner spannen. Montage der Schneidausrüstung 1 Mähdeck eindrücken und dabei die Führungsbolzen in die Nut des Deckrahmens einschieben, einen Führungsbolzen pro Seite. 7 Installieren Sie den Gürtel Abdeckung. 8 Schnitthöhe auf eine Position zwischen 1 und 5 einstellen. 2 Mähdeckrohr mit dem Rohr des Deckrahmens verbinden. -
Seite 25: Kontrolle Der Messer
Wartung • Die Klinge mit einem Holzklotz feststellen. Die Kontrolle der Messer Klingenschraube lösen und die Klingenschraube, Scheibe und Klinge entfernen. Zur Optimierung des Schneidergebnisses müssen die Messer unbeschädigt und gut geschliffen sein. • Sicherstellen, dass die Befestigungsschrauben der Messer angezogen sind. •... -
Seite 26: Schmierung
Schmierung 3 Öl in den Behälter laufen lassen. Kontrolle des Ölstands im Motor 4 Ablassschraube anbringen und anziehen. Ölstand im Motor bei waagerecht stehendem Aufsitzmäher 5 Öltank langsam mit Öl füllen. Das Öl wird durch die und abgestelltem Motor prüfen. Öffnung nachgefüllt, in der der Messstab sitzt. -
Seite 27: Störungssuchplan
Störungssuchplan Störung Ursache Nicht genug Kraftstoff im Tank Zündkerze defekt Zündkabel defekt. Der Motor springt nicht an Schmutz in Vergaser oder Kraftstoffleitung Der Anlasser dreht den Motor nicht durch Sicherheitsschalter fehlerhaft Batterie leer Schlechter Kontakt an den Kabelanschlüssen der Batteriepole Hubhebel für Schneidwerk in falscher Stellung Hauptsicherung durchgebrannt. -
Seite 28: Verwahrung
Verwahrung Aufbewahrung für den Winter Schutz Nach dem Ende der Mähsaison sollte der Aufsitzmäher sofort Zum Schutz der Maschine bei Verwahrung oder Transport ist für die Winterverwahrung in Ordnung gebracht werden. Dies eine Schutzhaube erhältlich. Bitten Sie Ihren Fachhändler um gilt auch, wenn die Maschine länger als 30 Tage nicht eine Vorführung. -
Seite 29: Technische Daten
TECHNISCHE DATEN FR2312 M FR2312 MA Abmessungen Länge ohne Schneidwerk, mm/ft 1781/5.84 1781/5.84 Länge mit Schneidwerk, mm/ft 2100/6.89 2100/6.89 Breite ohne Schneidwerk, mm/ft 797/2.61 793/2.60 Breite mit Schneidwerk, mm/ft 883/2.90 883/2.90 Höhe, mm/ft 1084/3.56 1084/3.56 Maschine ohne Schneideinheit, mit leeren Tanks, kg/lb... -
Seite 30: Eg-Konformitätserklärung
Wenn andere Teile angewendet werden, verliert die Garantie ihre Gültigkeit. EG-Konformitätserklärung (nur für Europa) Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel.: +46-36-146500, versichert hiermit, dass Jonsered FR2312 MA, FR2312 M ab den Seriennummern des Baujahrs 2014 (die Jahreszahl wird im Klartext auf dem Typenschild angegeben, mitsamt einer nachfolgenden Seriennummer) den Vorschriften folgender RICHTLINIE DES RATES entspricht: vom 17. - Seite 32 Originalanweisungen 1156989-51 ´®z+X§°¶1d¨ ´®z+X§°¶1d¨ 2016-01-28 Rev.2...
