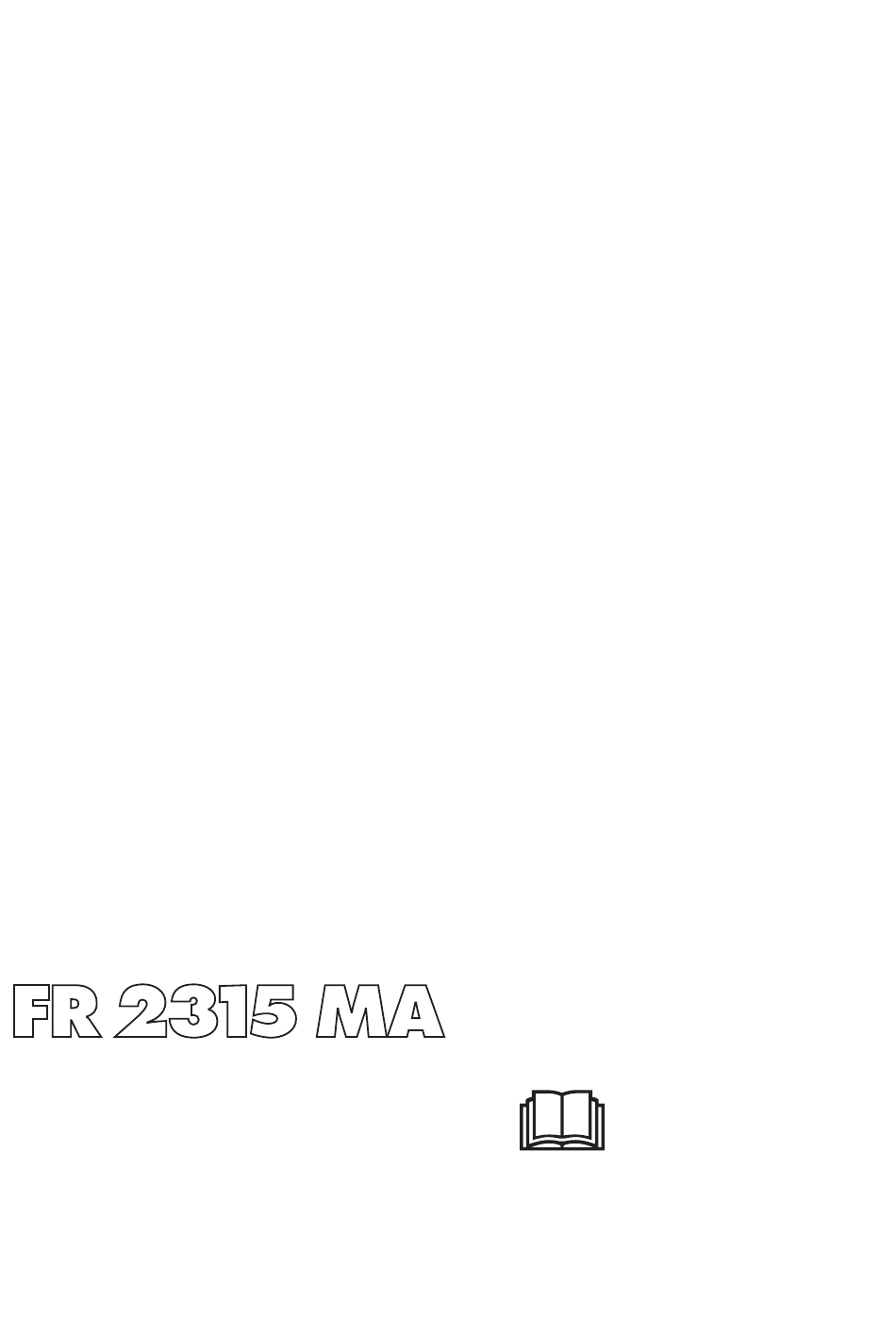

- Seite 1 Bedienungsanweisung Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen. FR2315 MA...
-
Seite 2: Inhaltsverzeichnis
INHALT Inhalt Schmierung Kontrolle des Ölstands im Motor ........INHALT Wechseln des Motoröls ..........Inhalt ................Schmierung der Vorderradlager ........EINLEITUNG Allgemeine Schmierung ..........Sehr geehrter Kunde! ..........Störungssuchplan Fahren und Transport auf öffentlichen Straßen .... Verwahrung Abschleppen ..............Aufbewahrung für den Winter ........Bestimmungsgemäßer Gebrauch ........ -
Seite 3: Einleitung
EINLEITUNG Sehr geehrter Kunde! Wir gratulieren Ihnen zum Kauf eines Jonsered Frontrider. Jonsered Frontridermodelle sind nach bewährtem Konzept mit frontmontiertem Schneidwerk und patentierter Hinterradsteuerung ausgestattet. Auch auf kleinen, engen Arbeitsflächen mähen FrontRider überaus effektiv. Weitere Leistungsmerkmale sind die kompakt angeordneten Bedienelemente und die durch Pedale geregelte hydrostatische Kraftübertragung. -
Seite 4: Servicejournal
Servicejournal Lieferservice 1 Batterie 4 Stunden mit max. 3 A laden. 2 Lenkrad, Sitz und ggf. sonstige Teile montieren. 3 Den Reifendruck überprüfen und anpassen (60 Kpa, 0,6 bar, 9 psi). 4 Prüfen, dass sich die korrekte Menge Öl im Motor befindet. 5 Vergewissern Sie sich, dass die Batterie angeschlossen ist. -
Seite 5: Symbolerklärung
SYMBOLERKLÄRUNG Auskuppeln Symbole Diese Symbole sind auf dem Aufsitzmäher und in der Bedienungsanweisung zu sehen. Feststellbremse WARNUNG! Durch nachlässige oder falsche Handhabung können schwere Verletzungen oder tödliche Unfälle von Bremse Anwendern oder anderen Personen verursacht werden. Lesen Sie die Bedienungsanweisung Kupplung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät... -
Seite 6: Sicherheitsvorschriften
SICHERHEITSVORSCHRIFTEN • Motor abstellen und einen Motorstart vor der Säuberung Sicherheitsvorschriften der Auswurfrinne verhindern. Diese Anweisungen dienen Ihrer Sicherheit. Lesen Sie sie sorgfältig durch. • Auf den Auswurf achten und ihn nicht auf Personen richten. Versichern Sie Ihren Aufsitzmäher • Motor abstellen und einen Motorstart vor der Reinigung •... -
Seite 7: Fahrt Auf Abhängen
SICHERHEITSVORSCHRIFTEN • Niemals das Gerät unbeaufsichtigt mit laufendem Motor Fahrt auf Abhängen stehen lassen. Lassen Sie die Klingen immer zuerst zum Stillstand kommen, ziehen Sie die Handbremse, schalten Das Fahren am Hang ist eine der Situationen, in der die Sie den Motor ab und ziehen dann den Schlüssel heraus, Gefahr am größten ist, dass der Fahrer die Kontrolle verliert bevor Sie vom Gerät absteigen. -
Seite 8: Kinder
SICHERHEITSVORSCHRIFTEN • Nicht in der Nähe von Kanten, Gräben oder Böschungen Wartung mähen. Die Maschine kann sich plötzlich überschlagen, wenn ein Rad über die Kante eines Abgrunds oder • Motor abstellen. Den Start durch Entfernen des Grabens gerät oder eine Böschungskante nachgibt. Zündkabels von der Zündkerze oder Abziehen des Zündschlüssels verhindern, bevor Einstellungen oder •... -
Seite 9: Transport
SICHERHEITSVORSCHRIFTEN • Anhalten und die Ausrüstung prüfen, wenn Sie auf etwas WARNUNG! Die Batterie enthält Blei und auffahren. Bei Bedarf vor dem Start reparieren. Bleiverbindungen, Chemikalien, die Krebs, • Niemals Einstellungen bei laufendem Motor durchführen. fetale Schädigungen oder andere Fortpflanzungsschäden verursachen •... -
Seite 10: Was Ist Was
WAS IST WAS? 9 10 Lage der Bedienungselemente 1 Produkt- und Seriennummernschild 8 Geschwindigkeitsregler für Vorwärtsfahrt 2 Hebel für Auskuppeln des Antriebes 9 Hebel zur Schnitthöheneinstellung 3 Batterie 10 Feststellbremse 4 Gashebel/Choke 11 Sperrknopf für Feststellbremse 5 Zündschloss 12 Einstellen des Sitzes. 6 Hubhebel für das Schneidwerk 13 Kraftstofftankdeckel 7 Geschwindigkeitsregler für Rückwärtsfahrt... -
Seite 11: Vorstellung
VORSTELLUNG Vorstellung Geschwindigkeitsregler Die Geschwindigkeit der Maschine wird stufenlos mit zwei Wir beglückwünschen Sie zu Ihrer Wahl eines Pedalen geregelt. Für die Vorwärtsfahrt ist das Pedal (1) ausgezeichneten Qualitätsproduktes, an dem Sie lange anzuwenden, für die Rückwärtsfahrt das Pedal (2). Freude haben werden. -
Seite 12: Hebel Zur Schnitthöheneinstellung
VORSTELLUNG Hebel zur Schnitthöheneinstellung Auskupplungshebel Es stehen 5 Schnitthöhen (1-5) zur Auswahl, die mit dem Damit der Aufsitzmäher mit abgestelltem Motor verfahren Schnitthöhenjustierhebel eingestellt werden können. werden kann, muß der Auskupplungshebel herausgezogen werden. Die Hebel in ihre Endstellungen ziehen, keine Zwischenpositionen verwenden. -
Seite 13: Fahrbetrieb
Fahrbetrieb • Den schönsten Rasen erhält man, wenn man oft mäht. Vor dem Start Das Mähen erfolgt dadurch gleichmäßiger und das Mähgut wird gleichmäßiger auf der Rasenfläche verteilt. Der Zeitaufwand wird insgesamt nicht größer, da man WICHTIGE INFORMATION beim Mähen ohne schlechteres Mähergebnis schneller Das Lufteinlassgitter im Motorgehäuse hinter dem fahren kann. -
Seite 14: Motor Mit Schwacher Batterie Starten
Fahrbetrieb 2 Zum Anheben des Schneidwerks den Hebel bis in die WICHTIGE INFORMATION Sperrstellung zurückziehen. Wenn der Motor nicht anspringt, ist vor dem nächsten Startversuch etwa 15 Sekunden abzuwarten. Springt der Motor nicht an, ist vor dem nächsten Startversuch ca. 1 Min. zu warten. -
Seite 15: Anschluss Der Startkabel
Fahrbetrieb Vorsichtig eines der Pedale betätigen, bis die gewünschte Anschluss der Startkabel Geschwindigkeit erhalten wird. Für die Vorwärtsfahrt ist das Pedal (1) anzuwenden, für die Rückwärtsfahrt das Pedal (2). 2 Gewünschte Schnitthöhe (1-5) mit dem Schnitthöhenjustierhebel einstellen. WARNUNG! Schließen Sie niemals den Minuspol der vollständig geladenen Batterie an den Minuspol der entladenen Batterie oder in dessen Nähe an. -
Seite 16: Wartung
Wartung Wartungsplan Nachstehend sind die einzelnen Wartungsmaßnahmen und die Abstände, in denen sie am Aufsitzmäher vorzunehmen sind, zusammengestellt. Wartungsmaßnahmen, die nicht in dieser Bedienungsanleitung beschrieben sind, sind einer autorisierten Servicewerkstatt zu überlassen. Tägliche Mind. jedes Wartungsintervalle in Wartung Wartung vor Jahr Stunden dem Start... -
Seite 17: Reinigung
Wartung Reinigung Riemenabdeckung Lösen Sie die Klammer und entfernen Sie die Das Gerät sofort nach der Benutzung reinigen. Es ist viel Riemensabdeckung. einfacher, die Mähgutreste abzuspülen, bevor sie antrocknen. Lenkseilzüge prüfen und einstellen Ölreste lassen sich mit Kaltentfetter lösen. Eine dünne Die Lenkung wird mit Seilzügen betätigt. -
Seite 18: Prüfen Sie Die Feststellbremse
Wartung 3 Gashebel auf Vollgas zurückziehen und sicherstellen, Prüfen Sie die Feststellbremse dass der Choke nicht mehr betätigt ist. Maschine am Hang in eine leicht geneigte Stellung bringen, Auskupplungshebel herausziehen, Bremse aktivieren und prüfen, ob sie richtig eingestellt ist. Die Bremse muss nachjustiert werden, wenn die Maschine nicht stillsteht. -
Seite 19: Kraftstoff-Filter Austauschen
Wartung Den Filtereinsatz in Position drücken. Reifendruck prüfen Der Luftdruck der Reifen muss für alle Räder 60 kPa / 0,6 bar / 8,7 PSI betragen. Um die Antriebsleistung zu verbessern, kann der Luftdruck der Hinterreifen auf 40 kPa/0,4 bar/6 PSI gesenkt werden. -
Seite 20: Sicherungen
Wartung Sicherungen Kontrolle des Kühllufteinlasses des Motors Die Hauptsicherung wird in einem abnehmbaren Halter hinter der Batterie unter der Schutzabdeckung platziert. Das Lufteinlassgitter in der Motorhaube hinter dem Fahrersitz reinigen. Motorhaube hochklappen. Typ: Flachstift 15 A. Sicherstellen, dass sich kein Gras, Laub oder Schmutz im Lufteinlass des Motors befindet. -
Seite 21: Service-Stellung Des Schneidwerkes
Wartung 7 Antriebsriemen abnehmen. Service-Stellung des Schneidwerkes 8 Die obere Rohrkonstruktion der Einheit greifen und bis zum Anschlag herausziehen. Zur Erleichterung der Reinigungs- und Wartungsarbeiten kann das Mähdeck entfernt werden. WICHTIGE INFORMATION Schneiden Sie nicht, wenn sich der Schneidkopf in Wartungsposition befindet, um Schäden am Treibriemen zu vermeiden. -
Seite 22: Montage Der Schneidausrüstung
Wartung 6 Deck solange hineindrücken, bis die Rohre den Boden Montage der Schneidausrüstung berühren. 1 Stellen Sie sicher, dass sich die Sperre in aufrechter Position befindet. 7 Lösen Sie die Sperrhaken nach vorne. 2 Riemen unter dem Mähdeck legen. 8 Die Mähwerksperre montieren. Der Hebel zum Anheben muss sich über dem Griff des Mähdecks befinden. -
Seite 23: Kontrolle Der Messer
Wartung • Der Einbau erfolgt in umgekehrter Reihenfolge. Kontrolle der Messer • Die Klinge ist mit den abgewinkelten Enden nach oben in Zur Optimierung des Schneidergebnisses müssen die Richtung Abdeckung anzubringen. Messer unbeschädigt und gut geschliffen sein. Sicherstellen, dass die Befestigungsschrauben der Messer angezogen sind. -
Seite 24: Schmierung
Schmierung 3 Öl in den Behälter laufen lassen. Kontrolle des Ölstands im Motor 4 Ablassschraube anbringen und anziehen. Ölstand im Motor bei waagerecht stehendem Aufsitzmäher 5 Öltank langsam mit Öl füllen. Das Öl wird durch die und abgestelltem Motor prüfen. Öffnung nachgefüllt, in der der Messstab sitzt. -
Seite 25: Störungssuchplan
Störungssuchplan Störung Ursache Nicht genug Kraftstoff im Tank Zündkerze defekt Zündkabel defekt. Der Motor springt nicht an Schmutz in Vergaser oder Kraftstoffleitung Der Anlasser dreht den Motor nicht durch Sicherheitsschalter fehlerhaft Batterie leer Schlechter Kontakt an den Kabelanschlüssen der Batteriepole Hubhebel für Schneidwerk in falscher Stellung Hauptsicherung durchgebrannt. -
Seite 26: Verwahrung
Verwahrung Aufbewahrung für den Winter Schutz Nach dem Ende der Mähsaison sollte der Aufsitzmäher sofort Zum Schutz der Maschine bei Verwahrung oder Transport ist für die Winterverwahrung in Ordnung gebracht werden. Dies eine Schutzhaube erhältlich. Bitten Sie Ihren Fachhändler um gilt auch, wenn die Maschine länger als 30 Tage nicht eine Vorführung. -
Seite 27: Technische Daten
TECHNISCHE DATEN FR2315 MA Abmessungen Länge mit Schneidwerk, cm/inch 229 / 90,2 Breite mit Schneidwerk, cm/inch 99 / 39 Höhe, cm/in 108 / 42.7 Maschine ohne Schneideinheit, mit leeren Tanks, kg/lb 180 / 396,8 Radstand, cm/in 84,5 / 33,3 Reifengröße 165/60-8 Reifendruck hinten und vorn, kPa / bar / PSI 60 / 06 / 8.7... -
Seite 28: Eg-Konformitätserklärung
Wenn andere Teile angewendet werden, verliert die Garantie ihre Gültigkeit. EG-Konformitätserklärung (nur für Europa) Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel.: +46-36-146500, versichert hiermit, dass Jonsered FR2315 MA ab den Seriennummern des Baujahrs 2014 (die Jahreszahl wird im Klartext auf dem Typenschild angegeben, mitsamt einer nachfolgenden Seriennummer) den Vorschriften folgender RICHTLINIE DES RATES entspricht: vom 17. - Seite 32 Originalanweisungen 1156990-51 ´®z+X•%¶1P¨ ´®z+X•%¶1P¨ 2016-01-28 Rev.2...
