Jonsered FR 13 Werkstatt-Handbuch Seite 48

Reparaturanweisungen
Einstellung von FRM 13 A, FR 2113 MA
2

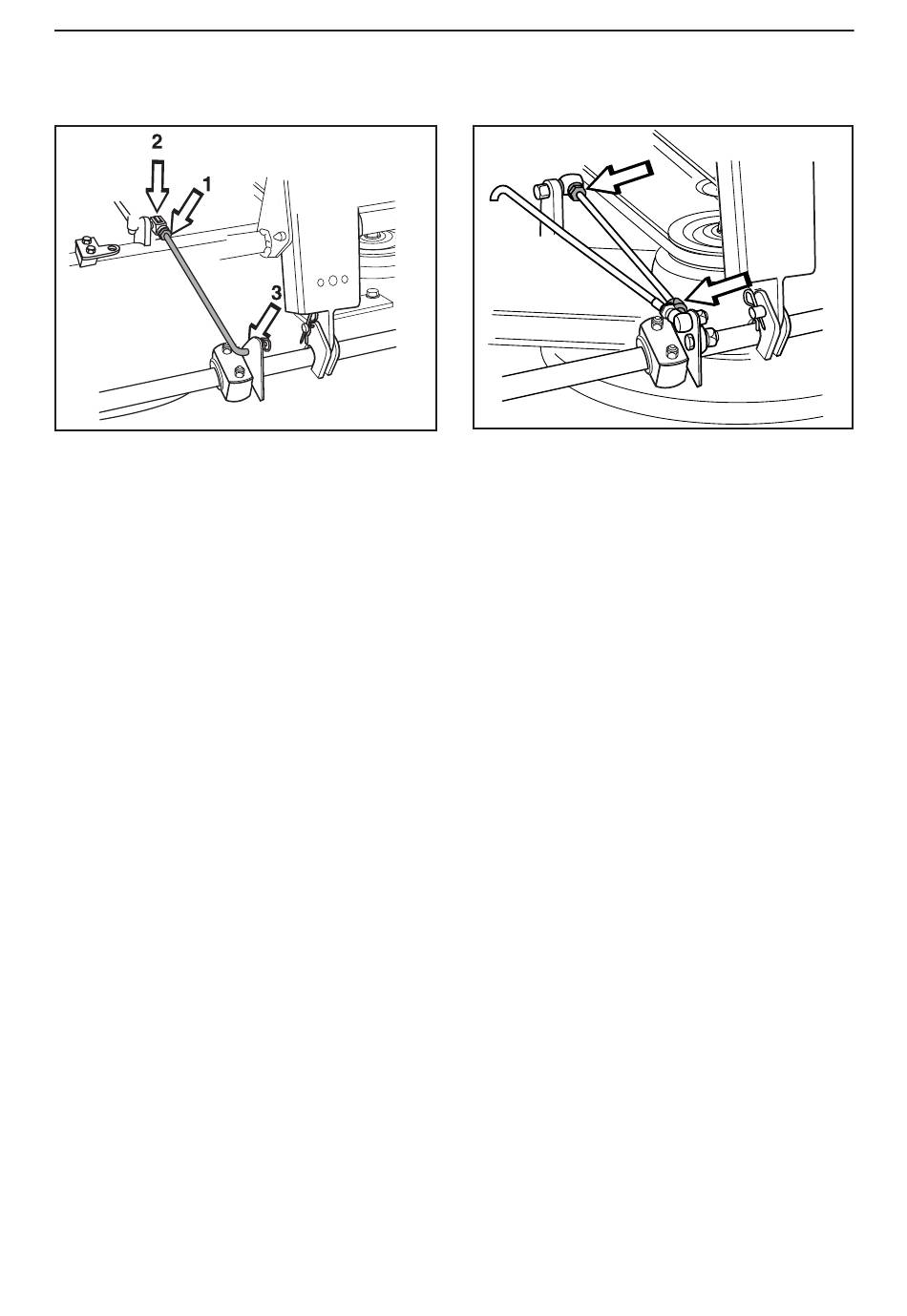

• Fronthaube und rechten Kotflügel ausbauen.
• Mutter (1) vom Parallelitätsstag abschrauben.
Sicherungsclip (2) und Parallelitätsstag entfernen.
• Ein Drehen der Gabel gegen den Uhrzeigersinn
senkt die Hinterkante des Gehäuses, ein Drehen
im Uhrzeigersinn hebt sie an.
• Parallelitätsstag mit dem Sicherungsclip befesti-
gen und Mutter nach der Einstellung anziehen.
• Nach der Einstellung die Parallelität des
Schneidwerks erneut prüfen.
• Rechten Kotflügel und Fronthaube einbauen.
46
– Deutsch
Einstellung von FR 2115 MA
2
8009-138
• Fronthaube und rechten Kotflügel ausbauen.
• Die Muttern des Parallelitätsstags lösen.
• Stag herausschrauben (gegen den Uhrzeigersinn),
um die Hinterkante des Gehäuses zu senken.
Stag hineinschrauben (im Uhrzeigersinn), um
die Hinterkante des Gehäuses zu heben.
• Die Muttern nach der Einstellung anziehen.
• Nach der Einstellung die Parallelität des
Schneidwerks erneut prüfen.
• Rechten Kotflügel und Fronthaube einbauen.
6017-155
