Einbau des Motors

WICHTIGE INFORMATION

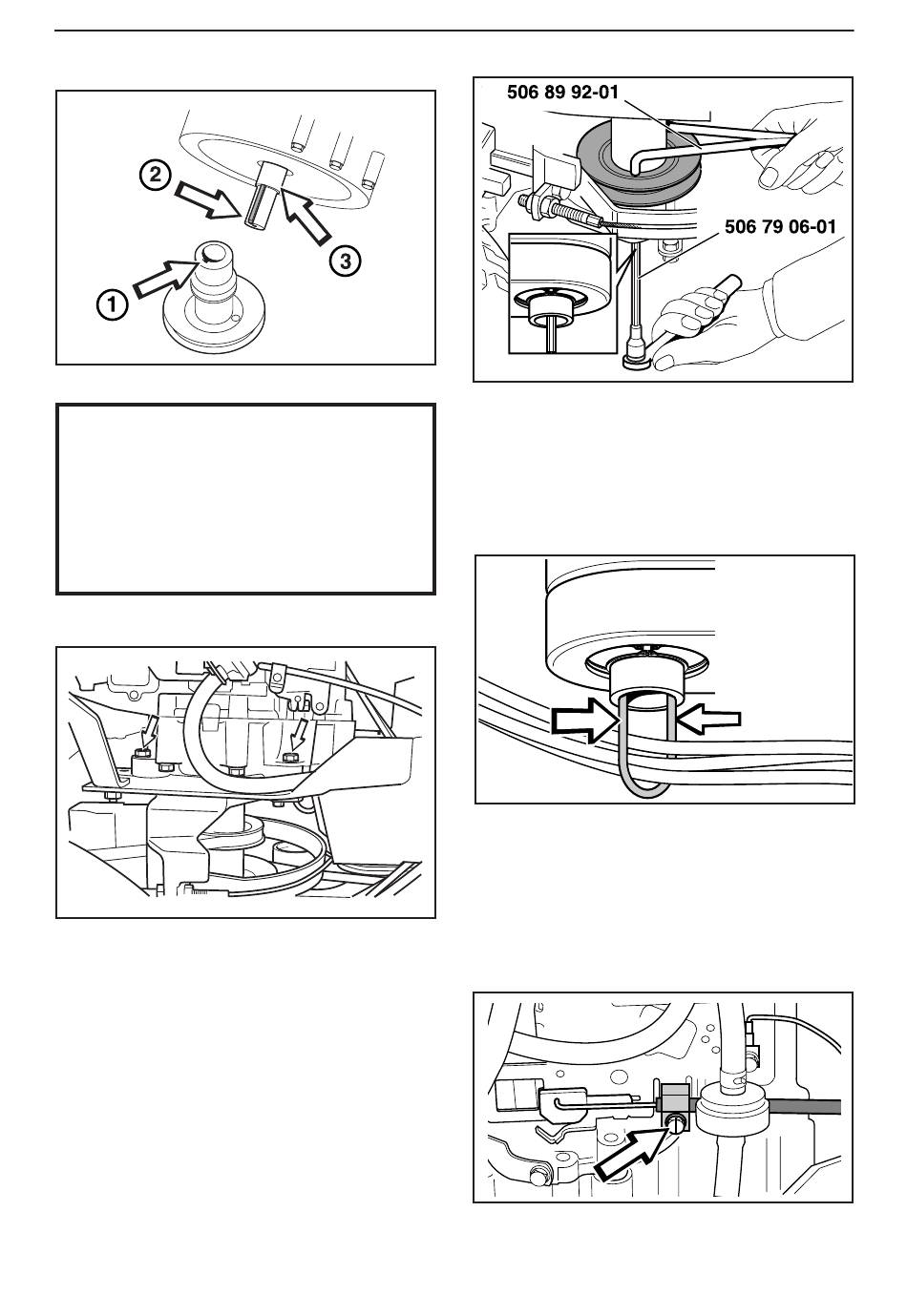

Beim Einbau des Motors darauf achten,
dass die Nut der Riemenscheibe (1) so
steht, dass der Keil der Abtriebswelle (2)
in die Nut passt (siehe Bild). Außerdem
sicherstellen, dass sowohl Abstands-
hülse (3) als auch Keil (2) fest auf der
Motorachse sitzen. Motorachse einfetten.
1
Motor einsetzen und die Befestigungsschrauben
(zwei auf jeder Motorseite) mit einem Moment von
25 Nm anziehen.
2
6019-039
Riemenscheibe mit Werkzeug Nr. 506 79 06-01
einsetzen und mit einem Moment von 80 Nm
anziehen. Werkzeug Nr. 506 89 92-01 als Gegen-
halter benutzen.
3
Die Regelzüge in die Regelzughalterung legen, diese
zusammendrücken und von unten durch die Mitte
des Riemenspanners schieben, bis die Halterung an
der oberen Kante des Spanners eingehakt ist.
Beachten, dass bei Maschinen mit Hydrostatgetriebe
der Hydrostatregelzug ganz unten liegt.
8009-117
4
Gasregelzug am Vergaser einhaken und die Regel-
zugklemme anbringen, ohne sie jedoch anzuziehen.
Reparaturanweisungen
6012-008
6012-007
6008-032
