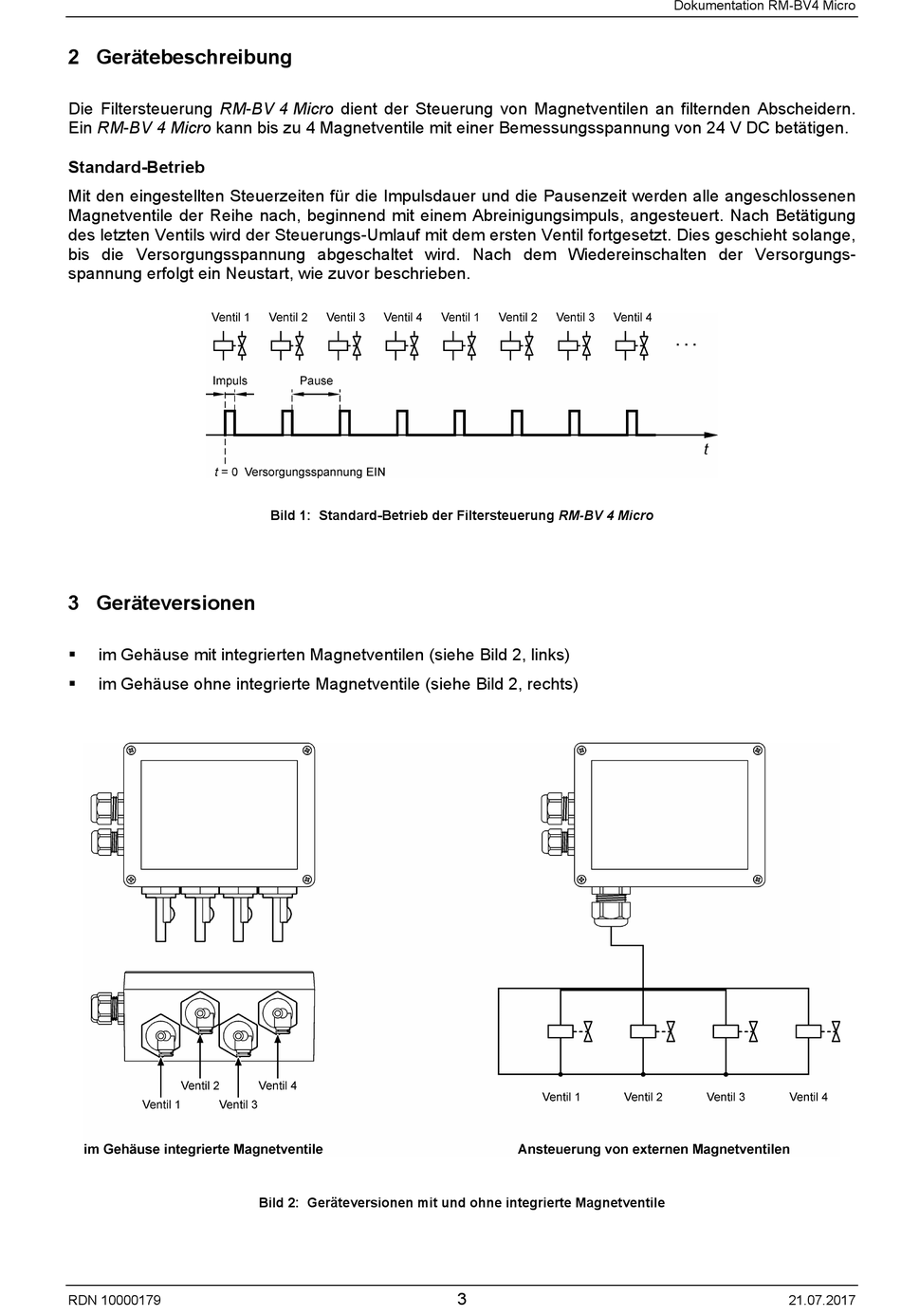

2 Gerätebeschreibung
Die Filtersteuerung RM-BV 4 Micro dient der Steuerung von Magnetventilen an filternden Abscheidern.
Ein RM-BV 4 Micro kann bis zu 4 Magnetventile mit einer Bemessungsspannung von 24 V DC betätigen.
Standard-Betrieb
Mit den eingestellten Steuerzeiten für die Impulsdauer und die Pausenzeit werden alle angeschlossenen
Magnetventile der Reihe nach, beginnend mit einem Abreinigungsimpuls, angesteuert. Nach Betätigung
des letzten Ventils wird der Steuerungs-Umlauf mit dem ersten Ventil fortgesetzt. Dies geschieht solange,
bis die Versorgungsspannung abgeschaltet wird. Nach dem Wiedereinschalten der Versorgungs-
spannung erfolgt ein Neustart, wie zuvor beschrieben.
3 Geräteversionen
im Gehäuse mit integrierten Magnetventilen (siehe Bild 2, links)
im Gehäuse ohne integrierte Magnetventile (siehe Bild 2, rechts)
RDN 10000179
Bild 1: Standard-Betrieb der Filtersteuerung RM-BV 4 Micro
Bild 2: Geräteversionen mit und ohne integrierte Magnetventile
3
Dokumentation RM-BV4 Micro
21.07.2017
