Dokumentation RM-BV4 Micro
Beschreibung

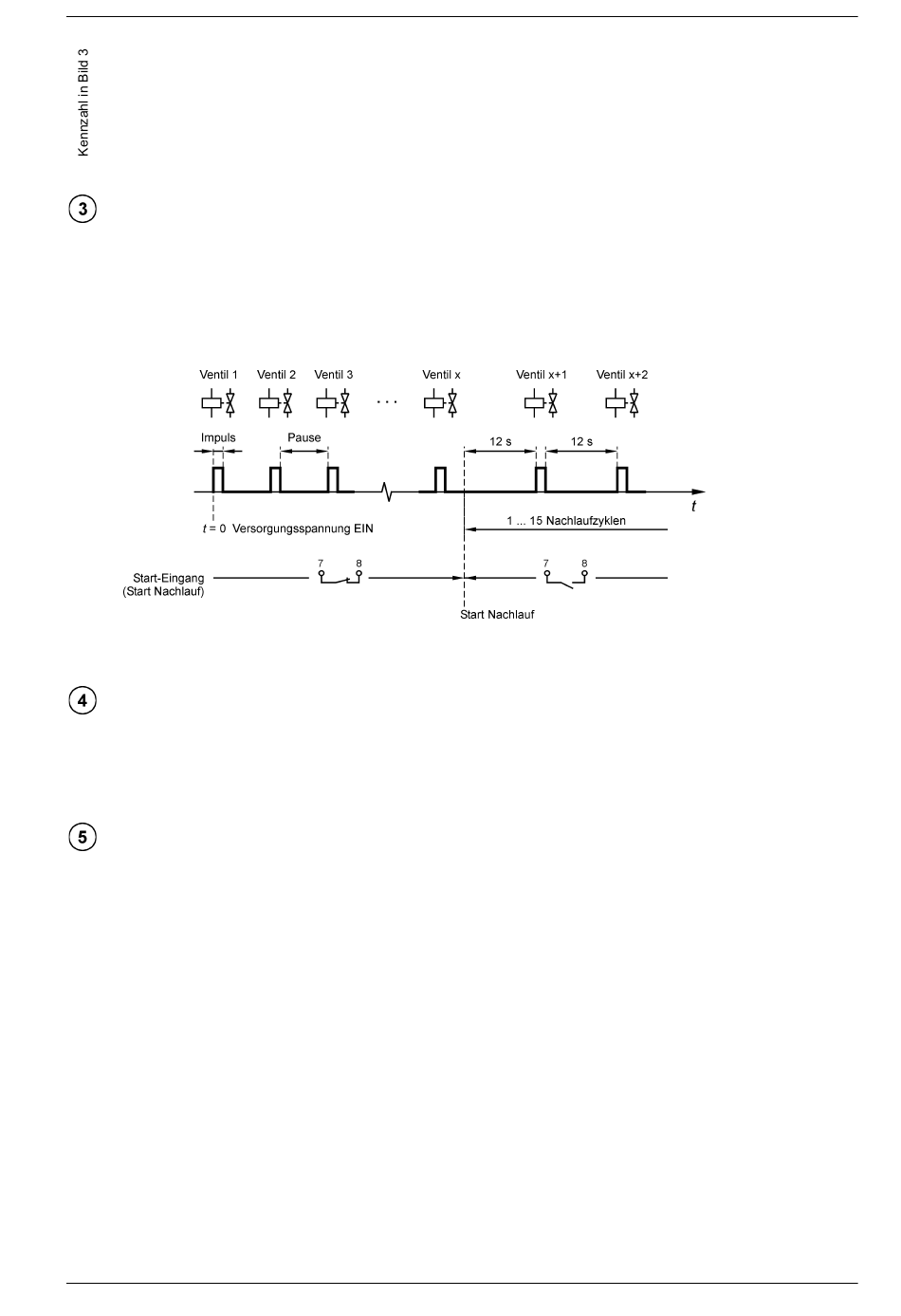

Eingang „Start"
Der Start-Eingang für den Nachlauf, Klemmen 7 und 8, ist ab Werk gebrückt (Werkseinstellung
Standard-Betrieb). Wird ein an den Eingang angeschlossener Kontakt (NC) geöffnet, werden die
eingestellten Nachlaufzyklen, beginnend mit der Pausenzeit, gestartet. Die Nachlaufreinigung wird
mit dem Ventil fortgesetzt, das auf das zuletzt betätigte folgt. Während des Nachlaufs beträgt die
Pausenzeit konstant 12 s. Der Nachlauf kann über den Stopp-Eingang nicht angehalten werden.
Ventilausgänge
An die Klemmen 9, 10, 11, ... 16 können bis zu 4 Magnetventile mit einer Bemessungsspannung
von 24 V DC angeschlossen werden.
LED „ON"
Bei anliegender Versorgungsspannung leuchtet die LED „ON". Während der Nachlaufreinigung
blinkt die LED.
